Steuerrechner

1 Ein-/Ausschalter
2 Fire Wire-Buchse
3 2x Anschlussbuchse USB
4 DVD-Laufwerk (RW)
5 Diskettenlaufwerk 3,5"
6 Netzeingang
7 Anschluss Maus
8 Anschluss Tastatur
9 Druckeranschluss (Anschluss für den Matrox Dongle; Barcode-Erkennungssoftware)
10 4x Anschlussbuchse USB – Verbindung zum MIRAX MIDI Grundgerät über diese Anschlüsse herstellen und Anschluss
der mitgelieferten Dongles
11 Fire Wire Anschlussbuchse – hier die Vorschau-Kamera anschließen (eventuelle Beschriftungen sind zu berücksichtigen)
12 Netzwerk Anschlussbuchse
13 Anschluss DVI – Verbindung zum Monitor über diesen Anschluss herstellen
14 Anschluss DVI
15 Fire Wire Anschlussbuchse – Verbindung zur Scan-Kamera über diesen Anschluss herstellen (eventuelle Beschriftungen
sind zu berücksichtigen)

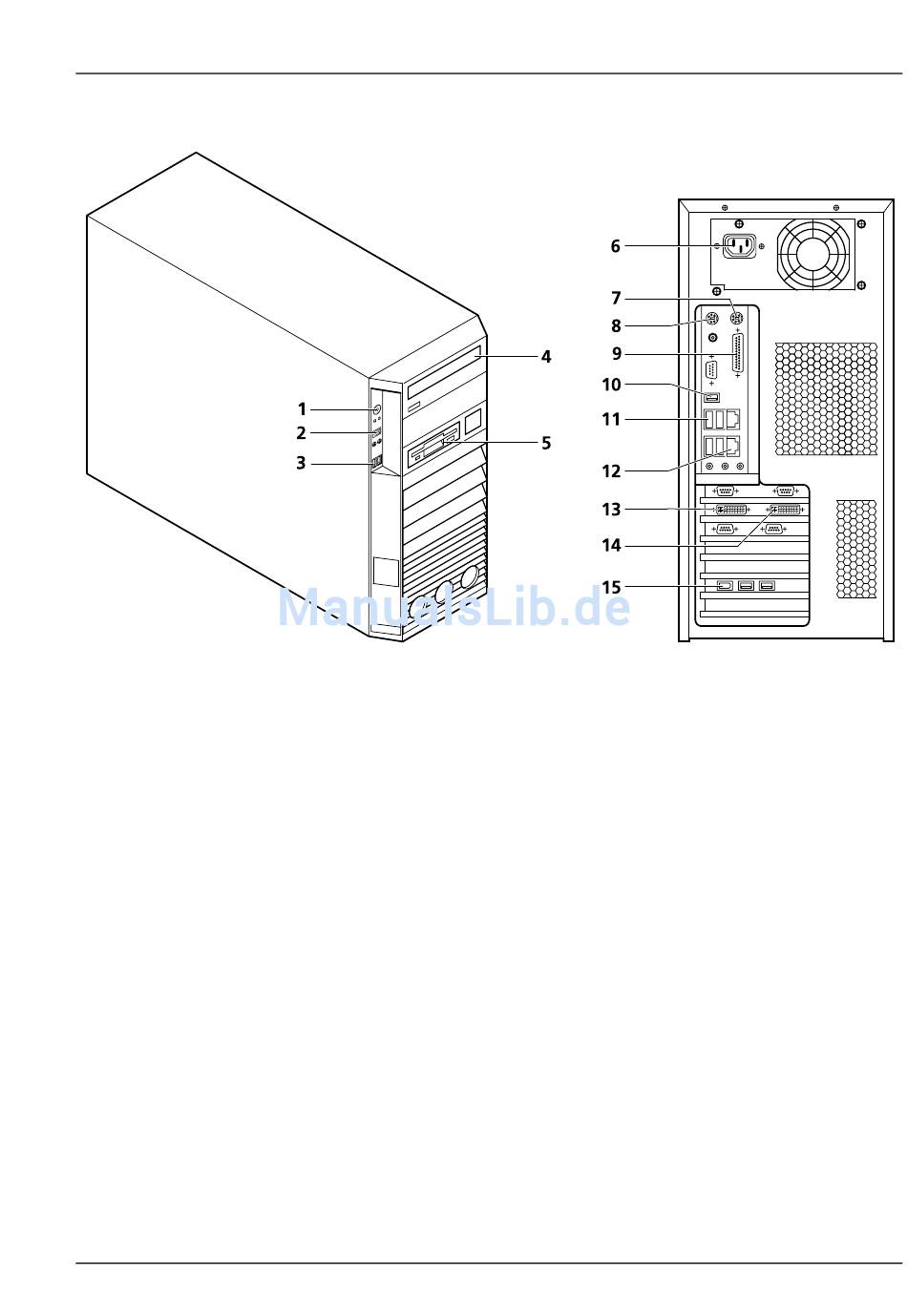

Bild 3-4 Anschlüsse und Bedienelemente des Steuerrechners
