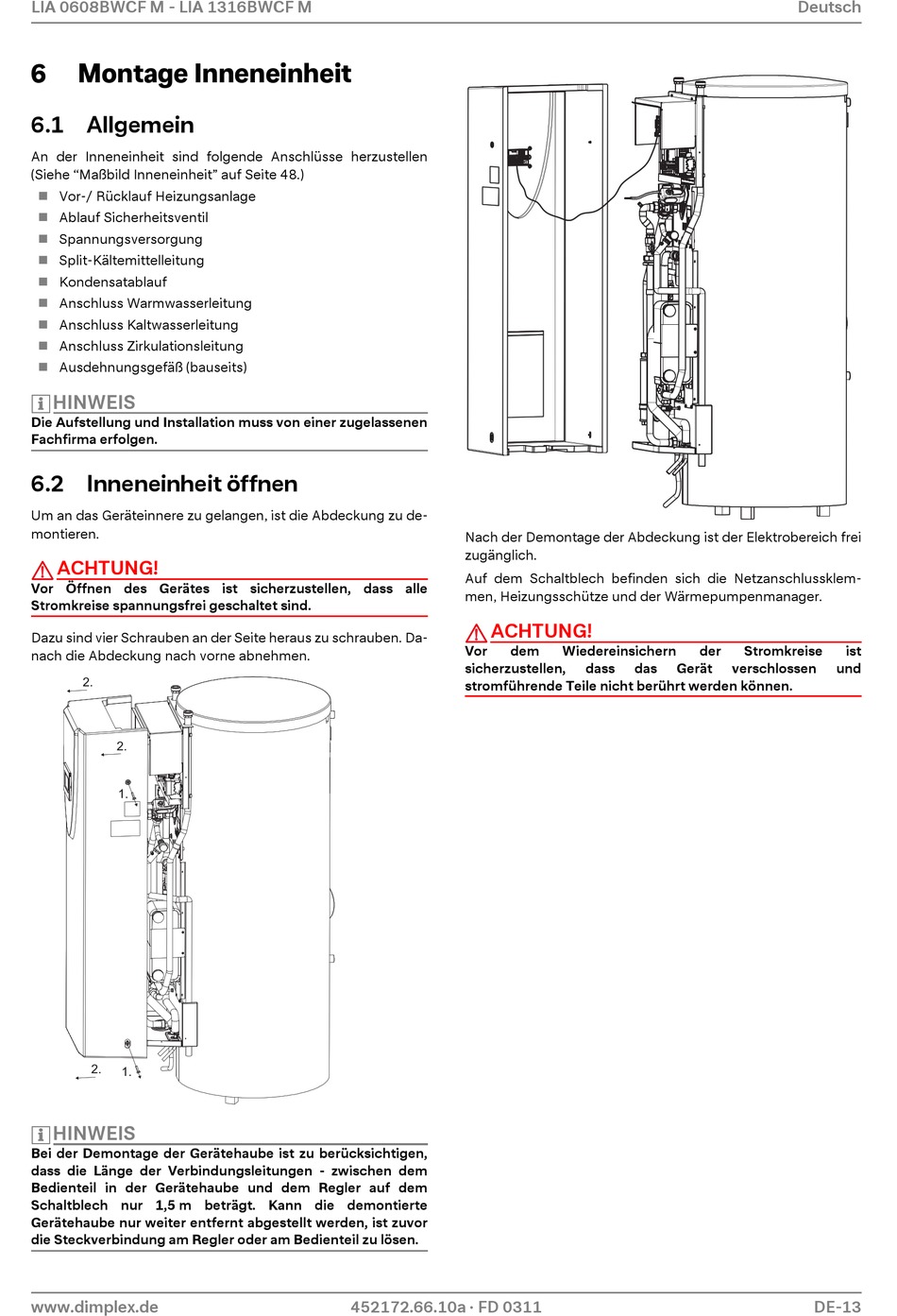

LIA 0608BWCF M - LIA 1316BWCF M
6
Montage Inneneinheit
6.1 Allgemein
An der Inneneinheit sind folgende Anschlüsse herzustellen
(Siehe "Maßbild Inneneinheit" auf Seite 48.)
Vor-/ Rücklauf Heizungsanlage
Ablauf Sicherheitsventil
Spannungsversorgung
Split-Kältemittelleitung
Kondensatablauf
Anschluss Warmwasserleitung
Anschluss Kaltwasserleitung
Anschluss Zirkulationsleitung
Ausdehnungsgefäß (bauseits)
HINWEIS
Die Aufstellung und Installation muss von einer zugelassenen
Fachfirma erfolgen.
6.2 Inneneinheit öffnen
Um an das Geräteinnere zu gelangen, ist die Abdeckung zu de-
montieren.
ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle
Stromkreise spannungsfrei geschaltet sind.
Dazu sind vier Schrauben an der Seite heraus zu schrauben. Da-
nach die Abdeckung nach vorne abnehmen.
2.
2.
1.
2.
1.
HINWEIS
Bei der Demontage der Gerätehaube ist zu berücksichtigen,
dass die Länge der Verbindungsleitungen - zwischen dem
Bedienteil in der Gerätehaube und dem Regler auf dem
Schaltblech nur 1,5 m beträgt. Kann die demontierte
Gerätehaube nur weiter entfernt abgestellt werden, ist zuvor
die Steckverbindung am Regler oder am Bedienteil zu lösen.
www.dimplex.de
Nach der Demontage der Abdeckung ist der Elektrobereich frei
zugänglich.
Auf dem Schaltblech befinden sich die Netzanschlussklem-
men, Heizungsschütze und der Wärmepumpenmanager.
ACHTUNG!
Vor
dem
sicherzustellen,
stromführende Teile nicht berührt werden können.
452172.66.10a · FD 0311
Wiedereinsichern
der
dass
das
Gerät
verschlossen
Deutsch
Stromkreise
ist
und
DE-13
