LIA 0608BWCF M - LIA 1316BWCF M
18 Stromlaufpläne

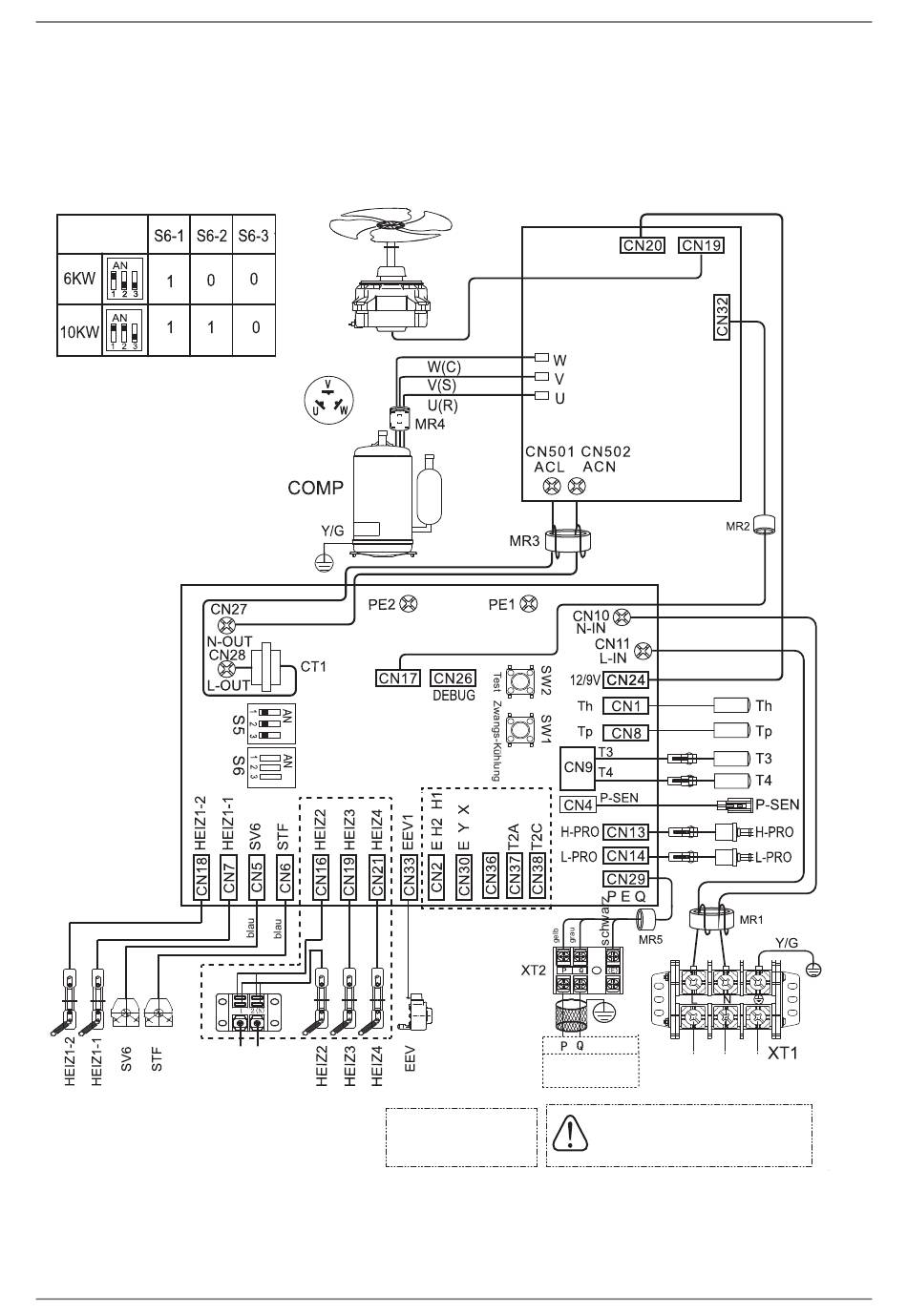

18.1 Schaltplan LIA 0608BWCF M /
LIA 0911BWCF M
WERKSEIN-
STELLUNG
braun
braun
www.dimplex.de
Lüfter
braun
blau
PCB B, Hauptsteuerplatine
für 1-phasig
Zum Heizband
des Abflusses
(<200mA)
452172.66.10a · FD 0311
blau
schwarz
rot
Zur Innengeräte-
kommunikation
Hinweis: Bitte
2-adrige geschirmte
Leitungen verwenden
PCB A, Inverterplatine
für 1-phasig
blau
braun
Stromversorgung
Der Leckageschutzschalter
muss an der Stromversorgung
des Geräts installiert werden.
Anhang
A-51
