Deutsch
HINWEIS
Wenn die Inneneinheit höher bzw. niedriger montiert wird als
die Außeneinheit, ist ab einem Höhenunterscheid von größer
4m, der Einbau von Öl-Abriss- und Ölhebebögen in die
Splitleitung durch eine kältetechnische Fachkraft gesondert
zu prüfen.
HINWEIS
Die Nennleistung des Gerätes kann in Abhängigkeit der
Splitleitungslänge variieren.
ACHTUNG!
Bei unsachgemäßer Kältemittelbefüllung besteht die Gefahr
von Störungen beim Betrieb.
1)
Herstellungsbetrieb (Siehe Etikett des Modellnamens)
2)
Montagebetrieb (Nach Möglichkeit neben den Wartungs-
anschlüssen zum Hinzufügen oder Entfernen von Kältemit-
tel anbringen)
3)
Gesamtbefüllung (1, + 2,)
ACHTUNG!
Ändert sich die Füllmenge dokumentieren Sie diese an einem
leicht ersichtlichen Ort (z.B. Füllmenge auf Typenschild).
Füllen Sie nicht mehr als die vorgeschriebene Menge
Kältemittel in die Anlage ein.
DE-18

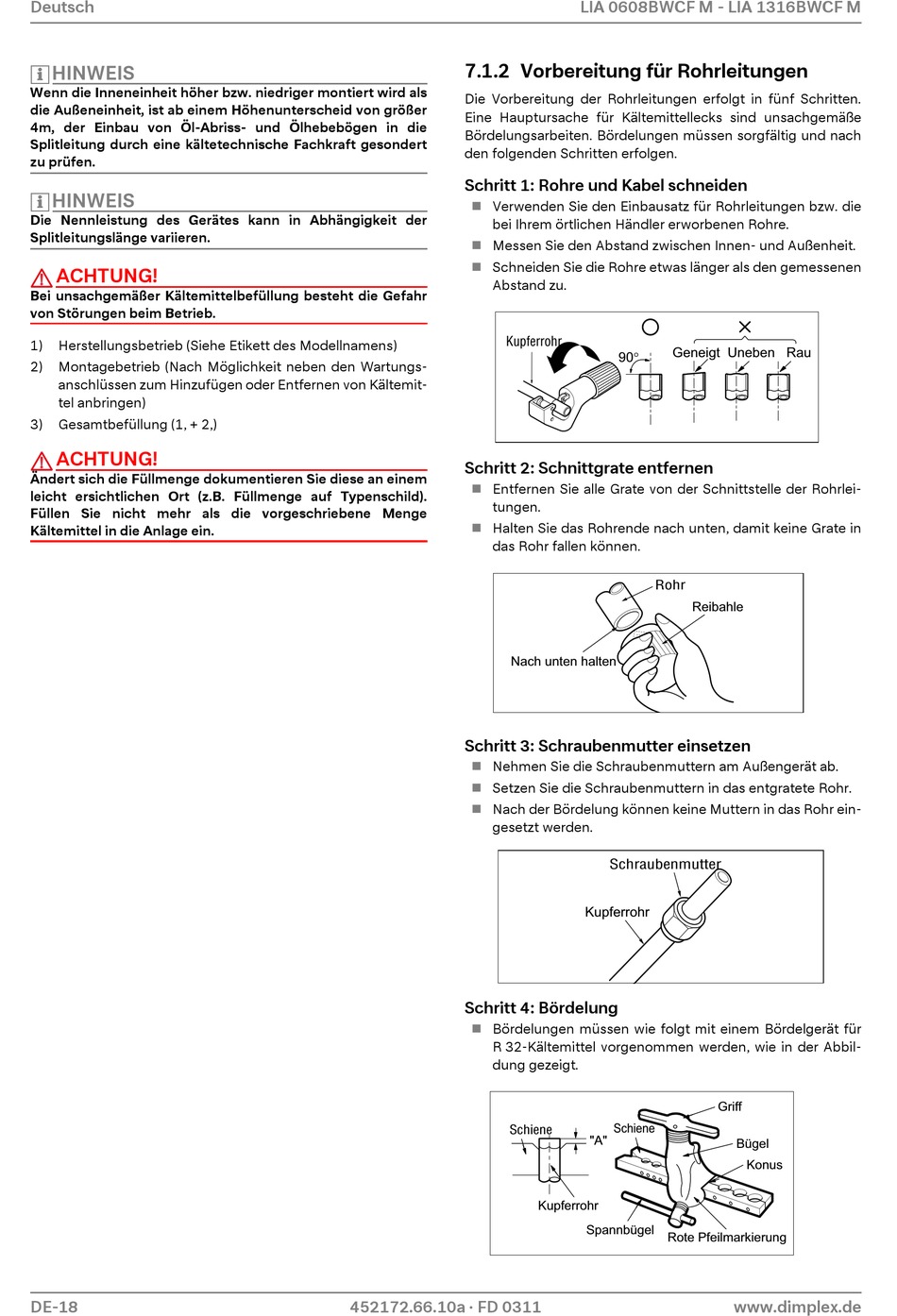

7.1.2 Vorbereitung für Rohrleitungen
Die Vorbereitung der Rohrleitungen erfolgt in fünf Schritten.
Eine Hauptursache für Kältemittellecks sind unsachgemäße
Bördelungsarbeiten. Bördelungen müssen sorgfältig und nach
den folgenden Schritten erfolgen.
Schritt 1: Rohre und Kabel schneiden
Verwenden Sie den Einbausatz für Rohrleitungen bzw. die
bei Ihrem örtlichen Händler erworbenen Rohre.
Messen Sie den Abstand zwischen Innen- und Außenheit.
Schneiden Sie die Rohre etwas länger als den gemessenen
Abstand zu.
Schritt 2: Schnittgrate entfernen
Entfernen Sie alle Grate von der Schnittstelle der Rohrlei-
tungen.
Halten Sie das Rohrende nach unten, damit keine Grate in
das Rohr fallen können.
Nach unten halten
Schritt 3: Schraubenmutter einsetzen
Nehmen Sie die Schraubenmuttern am Außengerät ab.
Setzen Sie die Schraubenmuttern in das entgratete Rohr.
Nach der Bördelung können keine Muttern in das Rohr ein-
gesetzt werden.
Schritt 4: Bördelung
Bördelungen müssen wie folgt mit einem Bördelgerät für
R 32-Kältemittel vorgenommen werden, wie in der Abbil-
dung gezeigt.
452172.66.10a · FD 0311
LIA 0608BWCF M - LIA 1316BWCF M
Geneigt Uneben Rau
90q
Reibahle
Kupferrohr
Schiene
"A"
Kupferrohr
Spannbügel
Rote Pfeilmarkierung
Griff
Bügel
Konus
www.dimplex.de
