LIA 0608BWCF M - LIA 1316BWCF M

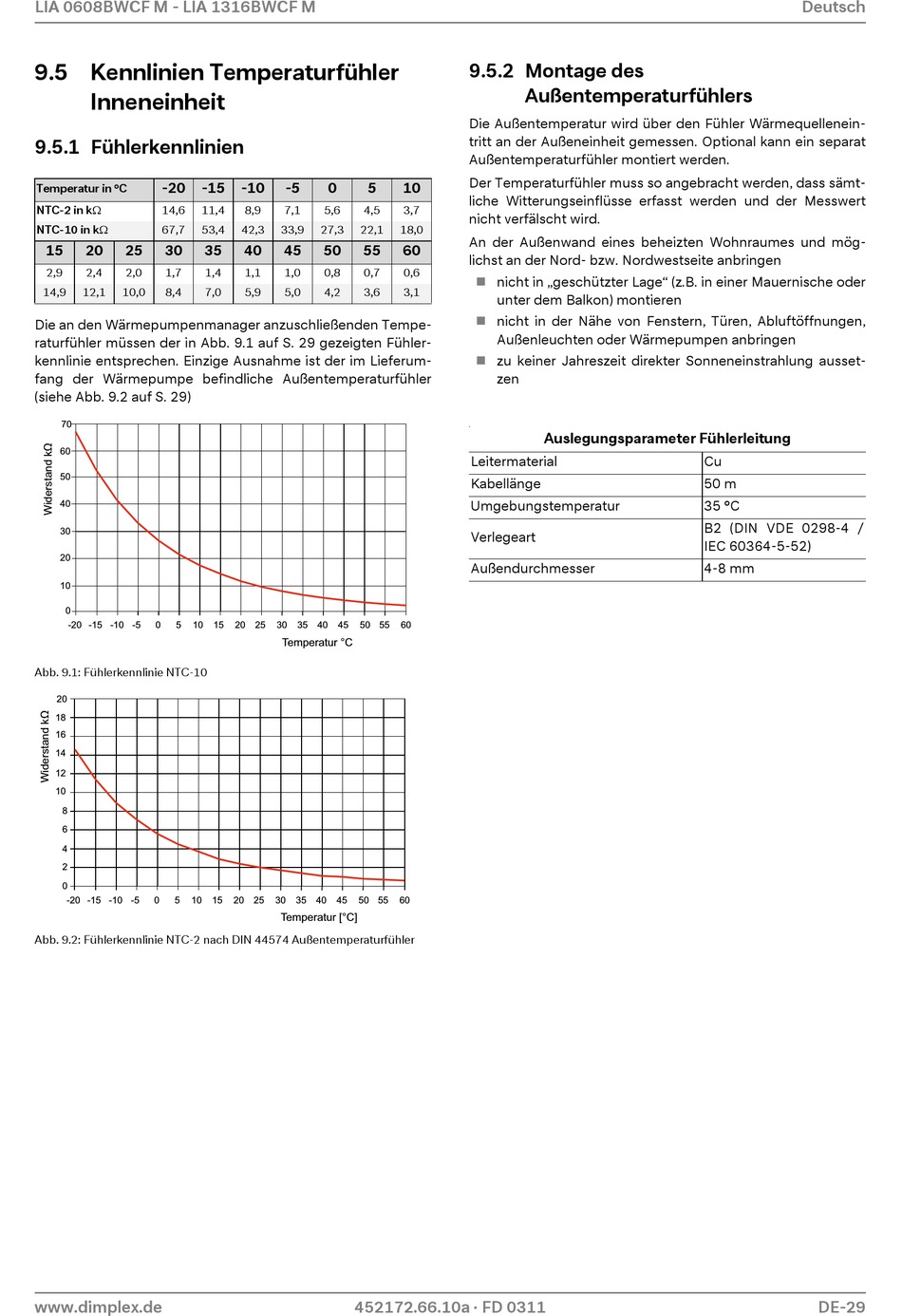

9.5 Kennlinien Temperaturfühler
Inneneinheit
9.5.1 Fühlerkennlinien
-20 -15
Temperatur in °C
NTC-2 in k 14,6 11,4
NTC-10 in k 67,7 53,4
15 20 25 30 35
2,9 2,4 2,0 1,7
14,9 12,1 10,0 8,4
Die an den Wärmepumpenmanager anzuschließenden Tempe-
raturfühler müssen der in Abb. 9.1 auf S. 29 gezeigten Fühler-
kennlinie entsprechen. Einzige Ausnahme ist der im Lieferum-
fang der Wärmepumpe befindliche Außentemperaturfühler
(siehe Abb. 9.2 auf S. 29)
70
60
50
40
30
20
10
0
-20 -15 -10 -5 0 5 10
Abb. 9.1: Fühlerkennlinie NTC-10
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0 5 10
Abb. 9.2: Fühlerkennlinie NTC-2 nach DIN 44574 Außentemperaturfühler
www.dimplex.de
-10 -5 0 5
8,9 7,1 5,6 4,5
42,3 33,9 27,3 22,1
40 45 50 55
1,4 1,1 1,0 0,8 0,7
7,0 5,9 5,0 4,2 3,6
15 20 25 30 35 40 45 50 55
Temperatur °C
15 20 25 30 35 40 45 50 55
Temperatur [°C]
452172.66.10a · FD 0311
9.5.2 Montage des
Außentemperaturfühlers
Die Außentemperatur wird über den Fühler Wärmequellenein-
tritt an der Außeneinheit gemessen. Optional kann ein separat
Außentemperaturfühler montiert werden.
Der Temperaturfühler muss so angebracht werden, dass sämt-
10
liche Witterungseinflüsse erfasst werden und der Messwert
3,7
nicht verfälscht wird.
18,0
An der Außenwand eines beheizten Wohnraumes und mög-
60
lichst an der Nord- bzw. Nordwestseite anbringen
0,6
 nicht in „geschützter Lage" (z.B. in einer Mauernische oder
3,1
unter dem Balkon) montieren
nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,

Außenleuchten oder Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung ausset-

zen
-
Auslegungsparameter Fühlerleitung
Leitermaterial
Kabellänge
Umgebungstemperatur
Verlegeart
Außendurchmesser
60
60
Deutsch
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
DE-29
