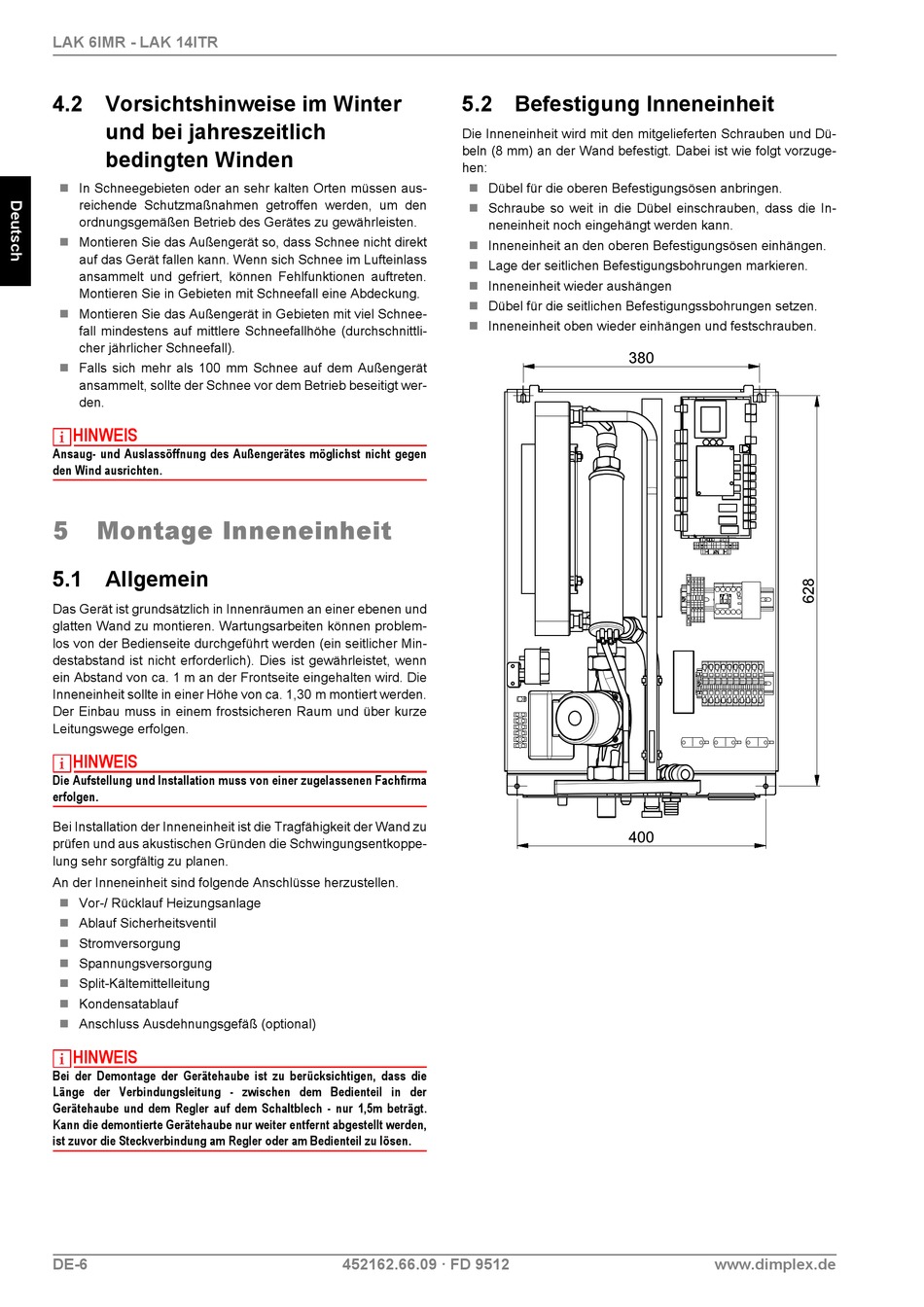

LAK 6IMR - LAK 14ITR
4.2 Vorsichtshinweise im Winter
und bei jahreszeitlich
bedingten Winden
 In Schneegebieten oder an sehr kalten Orten müssen aus-
reichende Schutzmaßnahmen getroffen werden, um den
ordnungsgemäßen Betrieb des Gerätes zu gewährleisten.
 Montieren Sie das Außengerät so, dass Schnee nicht direkt
auf das Gerät fallen kann. Wenn sich Schnee im Lufteinlass
ansammelt und gefriert, können Fehlfunktionen auftreten.
Montieren Sie in Gebieten mit Schneefall eine Abdeckung.
 Montieren Sie das Außengerät in Gebieten mit viel Schnee-
fall mindestens auf mittlere Schneefallhöhe (durchschnittli-
cher jährlicher Schneefall).
 Falls sich mehr als 100 mm Schnee auf dem Außengerät
ansammelt, sollte der Schnee vor dem Betrieb beseitigt wer-
den.
HINWEIS
Ansaug- und Auslassöffnung des Außengerätes möglichst nicht gegen
den Wind ausrichten.
5

Montage Inneneinheit

5.1 Allgemein

Das Gerät ist grundsätzlich in Innenräumen an einer ebenen und
glatten Wand zu montieren. Wartungsarbeiten können problem-
los von der Bedienseite durchgeführt werden (ein seitlicher Min-
destabstand ist nicht erforderlich). Dies ist gewährleistet, wenn
ein Abstand von ca. 1 m an der Frontseite eingehalten wird. Die
Inneneinheit sollte in einer Höhe von ca. 1,30 m montiert werden.
Der Einbau muss in einem frostsicheren Raum und über kurze
Leitungswege erfolgen.
HINWEIS
Die Aufstellung und Installation muss von einer zugelassenen Fachfirma
erfolgen.
Bei Installation der Inneneinheit ist die Tragfähigkeit der Wand zu
prüfen und aus akustischen Gründen die Schwingungsentkoppe-
lung sehr sorgfältig zu planen.
An der Inneneinheit sind folgende Anschlüsse herzustellen.
 Vor-/ Rücklauf Heizungsanlage
 Ablauf Sicherheitsventil
 Stromversorgung
 Spannungsversorgung
Split-Kältemittelleitung

 Kondensatablauf
 Anschluss Ausdehnungsgefäß (optional)
HINWEIS
Bei der Demontage der Gerätehaube ist zu berücksichtigen, dass die
Länge der Verbindungsleitung - zwischen dem Bedienteil in der
Gerätehaube und dem Regler auf dem Schaltblech - nur 1,5m beträgt.
Kann die demontierte Gerätehaube nur weiter entfernt abgestellt werden,
ist zuvor die Steckverbindung am Regler oder am Bedienteil zu lösen.
DE-6

5.2 Befestigung Inneneinheit

Die Inneneinheit wird mit den mitgelieferten Schrauben und Dü-
beln (8 mm) an der Wand befestigt. Dabei ist wie folgt vorzuge-
hen:
 Dübel für die oberen Befestigungsösen anbringen.
 Schraube so weit in die Dübel einschrauben, dass die In-
neneinheit noch eingehängt werden kann.
 Inneneinheit an den oberen Befestigungsösen einhängen.
 Lage der seitlichen Befestigungsbohrungen markieren.
 Inneneinheit wieder aushängen
 Dübel für die seitlichen Befestigungssbohrungen setzen.
Inneneinheit oben wieder einhängen und festschrauben.

