Dimplex LIA 0911HXCF M Kurzanleitung Installation

Quick Installation Guide
Luft-Wasser-Wärmepumpe
LIA 0608HXCF M
LIA 0911HXCF M
HX 1-phasig
+A100
Split-Wärmepumpe
Split-Heat Pumpe
pompe à chaleur deux unitès
X1
X2
E Q P
+A200
Hydrobox mit Wärmepumpenmanager
Hydrobox with heat pump manager
Hydrobox avec gestionnaire de pompe à chaleur
-N1 -N1 -N1/SH
FBUS 1 230V: IN
J9 DI1 X1.1
-W+A100.3
J-Y(ST)Y ..LG
4x0,28mm²
Sicherung Hydrobox
Wärmepumpenmanager
fuse hydrobox
fuse heat pump manager
coupe-circuit coupe-circuit gestionnaire
hydraulique cominée de pompe à chaleur
-FE
B32A C13A
-X1
-W+A200.1
NYM-J
3x6,0mm²
Glen
Dimplex
Deutschland
1

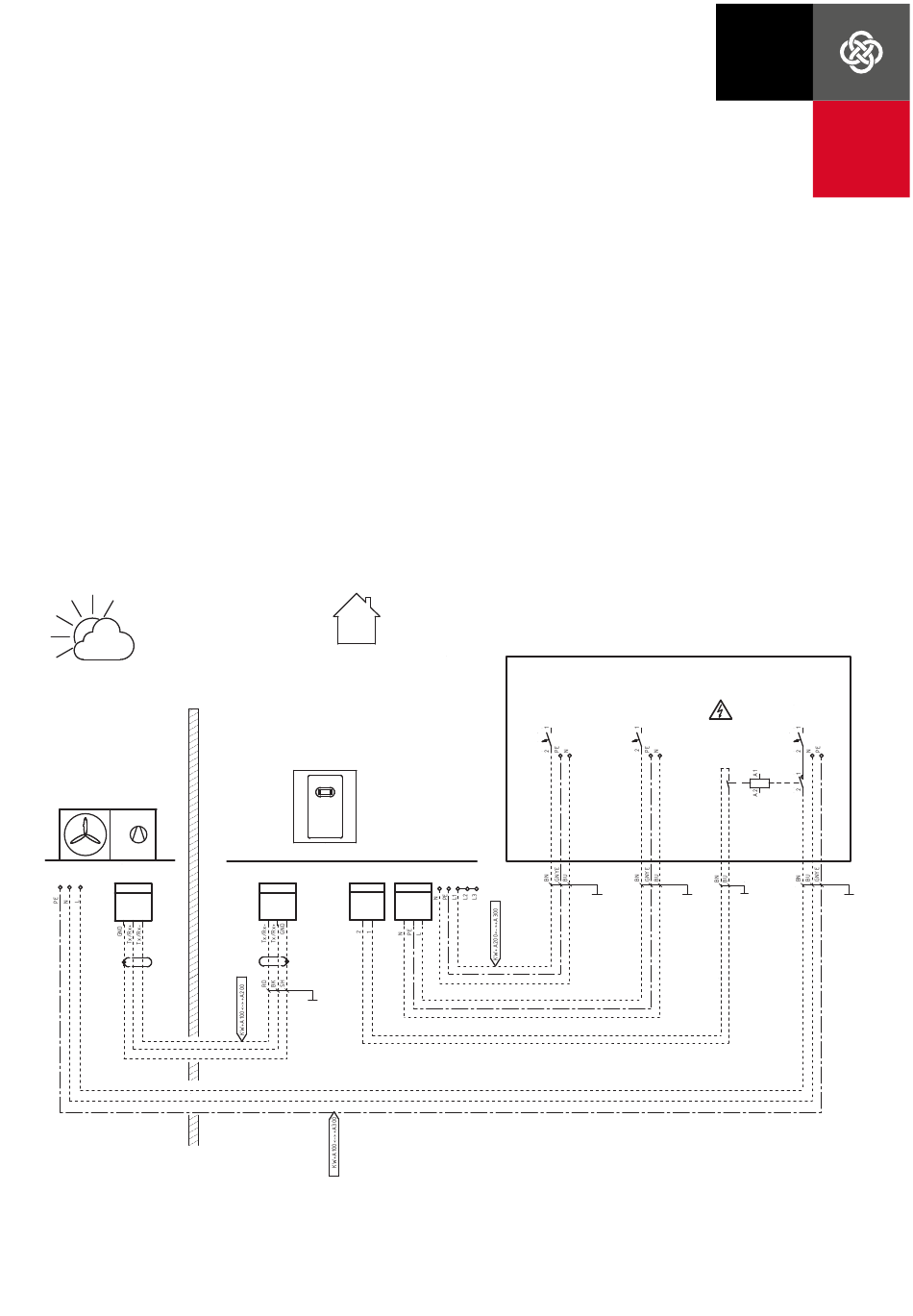

electrical
layout
+A300
Elektroverteilung
electrical distribution system
distribution électrique
Sicherung
Sicherung Wärmepumpe -X1
fuse heat pump -X1
coupe-circuit
pompe à chaleur -X1
-F+A200 -F+A100
C20A
Schütz EVU-Sperre
contactor utility block
contacteur blocage EJP
-K22
-WK22
-W+A200.2
Oelflex 100
NYM-J
2x0,5mm²
3x1,5mm²
452172.66.06
Dimplex
-W+A100.1
NYM-J
3x4mm²
FD 0303
