Anhang

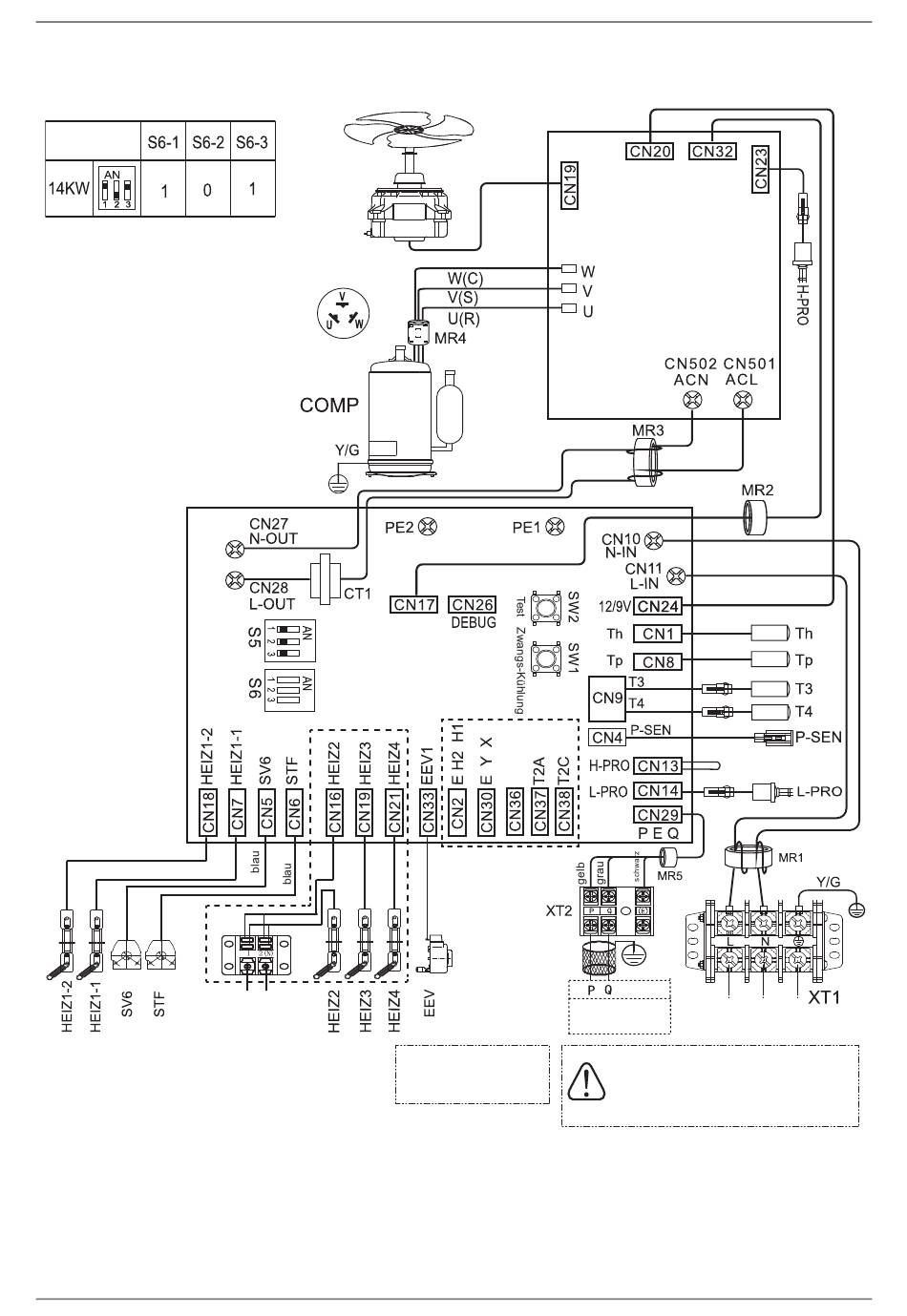

18.2 Schaltplan LIA 1316BWCF M 1-phasig

WERKSEIN-
STELLUNG
braun
braun
Zum Heizband
des Abflusses
(<200mA)
A-52
Lüfter
PCB B, Hauptsteuerplatine
für 1-phasig
Hinweis: Bitte
2-adrige geschirmte
Leitung verwenden
452172.66.10a · FD 0311
LIA 0608BWCF M - LIA 1316BWCF M
blau
PCB A, Inverterplatine
schwarz
für 1-phasig
rot
blau
braun
Zur Innengeräte-
kommunikation
Der Leckageschutzschalter
muss an der Stromversorgung
des Gerätes installiert werden.
blau
braun
Stromversorgung
