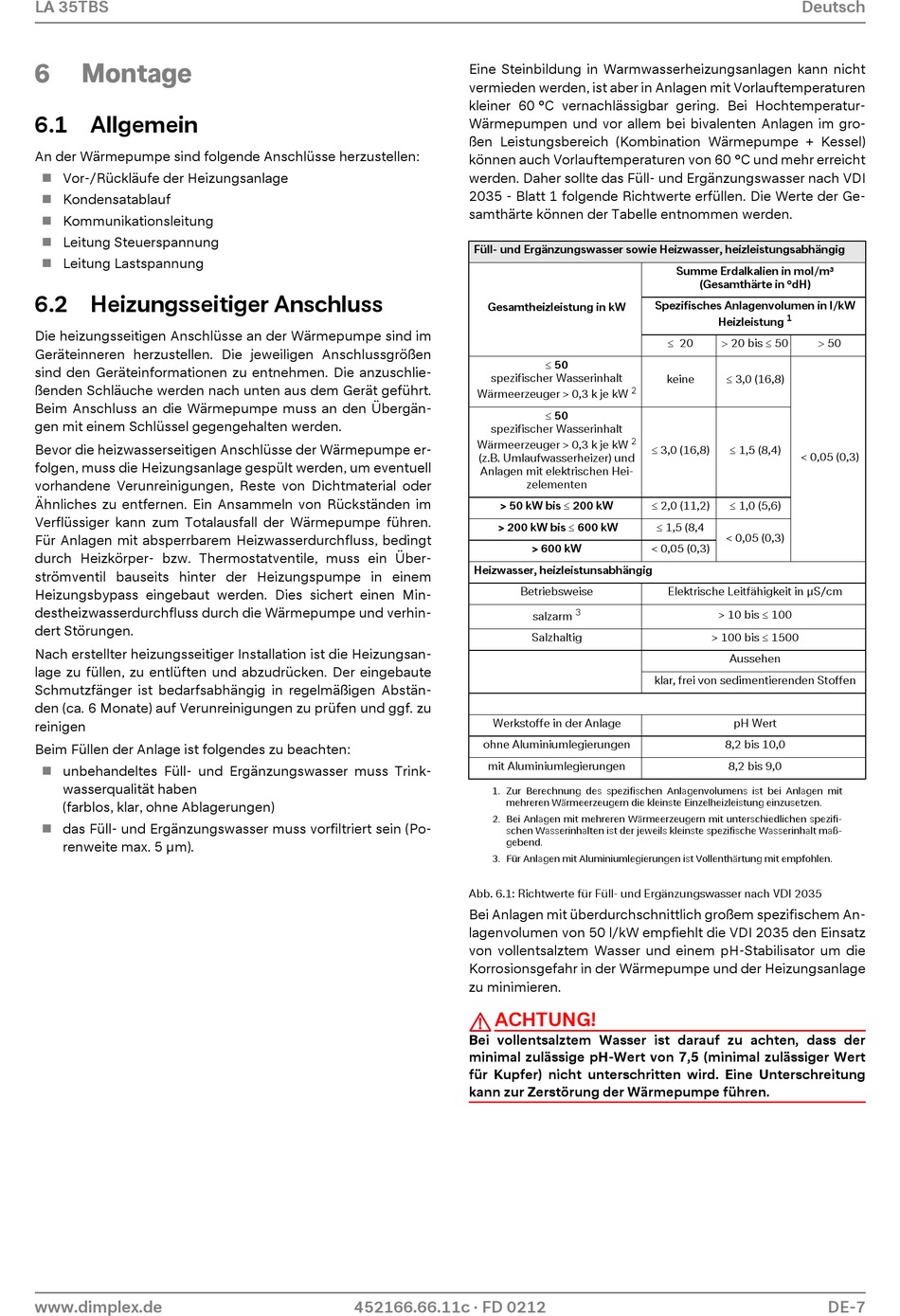

LA 35TBS
6

Montage

6.1 Allgemein

An der Wärmepumpe sind folgende Anschlüsse herzustellen:
Vor-/Rückläufe der Heizungsanlage

Kondensatablauf

 Kommunikationsleitung
Leitung Steuerspannung

 Leitung Lastspannung

6.2 Heizungsseitiger Anschluss

Die heizungsseitigen Anschlüsse an der Wärmepumpe sind im
Geräteinneren herzustellen. Die jeweiligen Anschlussgrößen
sind den Geräteinformationen zu entnehmen. Die anzuschlie-
ßenden Schläuche werden nach unten aus dem Gerät geführt.
Beim Anschluss an die Wärmepumpe muss an den Übergän-
gen mit einem Schlüssel gegengehalten werden.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
Ähnliches zu entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepumpe führen.
Für Anlagen mit absperrbarem Heizwasserdurchfluss, bedingt
durch Heizkörper- bzw. Thermostatventile, muss ein Über-
strömventil bauseits hinter der Heizungspumpe in einem
Heizungsbypass eingebaut werden. Dies sichert einen Min-
destheizwasserdurchfluss durch die Wärmepumpe und verhin-
dert Störungen.
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken. Der eingebaute
Schmutzfänger ist bedarfsabhängig in regelmäßigen Abstän-
den (ca. 6 Monate) auf Verunreinigungen zu prüfen und ggf. zu
reinigen
Beim Füllen der Anlage ist folgendes zu beachten:
unbehandeltes Füll- und Ergänzungswasser muss Trink-

wasserqualität haben
(farblos, klar, ohne Ablagerungen)
das Füll- und Ergänzungswasser muss vorfiltriert sein (Po-

renweite max. 5 µm).
www.dimplex.de
Eine Steinbildung in Warmwasserheizungsanlagen kann nicht
vermieden werden, ist aber in Anlagen mit Vorlauftemperaturen
kleiner 60 °C vernachlässigbar gering. Bei Hochtemperatur-
Wärmepumpen und vor allem bei bivalenten Anlagen im gro-
ßen Leistungsbereich (Kombination Wärmepumpe + Kessel)
können auch Vorlauftemperaturen von 60 °C und mehr erreicht
werden. Daher sollte das Füll- und Ergänzungswasser nach VDI
2035 - Blatt 1 folgende Richtwerte erfüllen. Die Werte der Ge-
samthärte können der Tabelle entnommen werden.
Füll- und Ergänzungswasser sowie Heizwasser, heizleistungsabhängig
Gesamtheizleistung in kW
spezifischer Wasserinhalt
Wärmeerzeuger > 0,3 k je kW
spezifischer Wasserinhalt
Wärmeerzeuger > 0,3 k je kW
(z.B. Umlaufwasserheizer) und
Anlagen mit elektrischen Hei-
> 50 kW bis 200 kW
> 200 kW bis 600 kW
Heizwasser, heizleistunsabhängig
Betriebsweise
Werkstoffe in der Anlage
ohne Aluminiumlegierungen
mit Aluminiumlegierungen
1. Zur Berechnung des spezifischen Anlagenvolumens ist bei Anlagen mit
mehreren Wärmeerzeugern die kleinste Einzelheizleistung einzusetzen.
2. Bei Anlagen mit mehreren Wärmeerzeugern mit unterschiedlichen spezifi-
schen Wasserinhalten ist der jeweils kleinste spezifische Wasserinhalt maß-
gebend.
3. Für Anlagen mit Aluminiumlegierungen ist Vollenthärtung mit empfohlen.
Abb. 6.1: Richtwerte für Füll- und Ergänzungswasser nach VDI 2035
Bei Anlagen mit überdurchschnittlich großem spezifischem An-
lagenvolumen von 50 l/kW empfiehlt die VDI 2035 den Einsatz
von vollentsalztem Wasser und einem pH-Stabilisator um die
Korrosionsgefahr in der Wärmepumpe und der Heizungsanlage
zu minimieren.
ACHTUNG!
Bei vollentsalztem Wasser ist darauf zu achten, dass der
minimal zulässige pH-Wert von 7,5 (minimal zulässiger Wert
für Kupfer) nicht unterschritten wird. Eine Unterschreitung
kann zur Zerstörung der Wärmepumpe führen.
452166.66.11c · FD 0212
Summe Erdalkalien in mol/m³
Spezifisches Anlagenvolumen in l/kW
 20
50
keine
2
50
2
 3,0 (16,8)
zelementen
2,0 (11,2)
1,5 (8,4
> 600 kW < 0,05 (0,3)
Elektrische Leitfähigkeit in µS/cm
3
salzarm
Salzhaltig
klar, frei von sedimentierenden Stoffen
Deutsch
(Gesamthärte in °dH)
1
Heizleistung
20 bis 50 50
3,0 (16,8)
1,5 (8,4)
< 0,05 (0,3)
1,0 (5,6)
< 0,05 (0,3)
> 10 bis  100
> 100 bis  1500
Aussehen
pH Wert
8,2 bis 10,0
8,2 bis 9,0
DE-7
