Deutsch

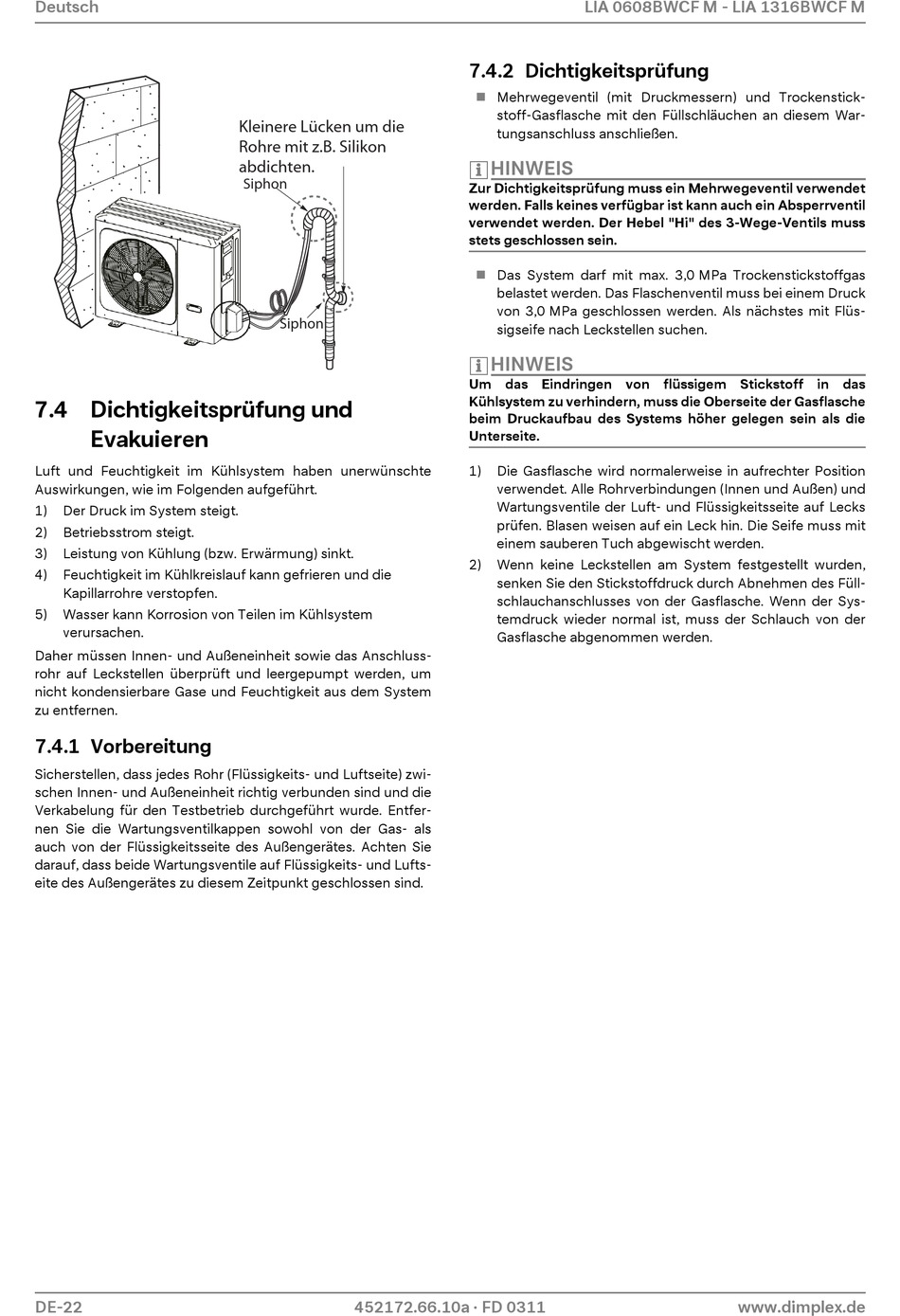

7.4 Dichtigkeitsprüfung und
Evakuieren
Luft und Feuchtigkeit im Kühlsystem haben unerwünschte
Auswirkungen, wie im Folgenden aufgeführt.
1)
Der Druck im System steigt.
2)
Betriebsstrom steigt.
3)
Leistung von Kühlung (bzw. Erwärmung) sinkt.
4)
Feuchtigkeit im Kühlkreislauf kann gefrieren und die
Kapillarrohre verstopfen.
5)
Wasser kann Korrosion von Teilen im Kühlsystem
verursachen.
Daher müssen Innen- und Außeneinheit sowie das Anschluss-
rohr auf Leckstellen überprüft und leergepumpt werden, um
nicht kondensierbare Gase und Feuchtigkeit aus dem System
zu entfernen.
7.4.1 Vorbereitung
Sicherstellen, dass jedes Rohr (Flüssigkeits- und Luftseite) zwi-
schen Innen- und Außeneinheit richtig verbunden sind und die
Verkabelung für den Testbetrieb durchgeführt wurde. Entfer-
nen Sie die Wartungsventilkappen sowohl von der Gas- als
auch von der Flüssigkeitsseite des Außengerätes. Achten Sie
darauf, dass beide Wartungsventile auf Flüssigkeits- und Lufts-
eite des Außengerätes zu diesem Zeitpunkt geschlossen sind.
DE-22
Kleinere Lücken um die
Rohre mit z.B. Silikon
abdichten.
Siphon
T rap
Siphon
452172.66.10a · FD 0311
LIA 0608BWCF M - LIA 1316BWCF M
7.4.2 Dichtigkeitsprüfung
Mehrwegeventil (mit Druckmessern) und Trockenstick-
stoff-Gasflasche mit den Füllschläuchen an diesem War-
tungsanschluss anschließen.
HINWEIS
Zur Dichtigkeitsprüfung muss ein Mehrwegeventil verwendet
werden. Falls keines verfügbar ist kann auch ein Absperrventil
verwendet werden. Der Hebel "Hi" des 3-Wege-Ventils muss
stets geschlossen sein.
Das System darf mit max. 3,0 MPa Trockenstickstoffgas
belastet werden. Das Flaschenventil muss bei einem Druck
von 3,0 MPa geschlossen werden. Als nächstes mit Flüs-
sigseife nach Leckstellen suchen.
HINWEIS
Um das Eindringen von flüssigem Stickstoff in das
Kühlsystem zu verhindern, muss die Oberseite der Gasflasche
beim Druckaufbau des Systems höher gelegen sein als die
Unterseite.
1)
Die Gasflasche wird normalerweise in aufrechter Position
verwendet. Alle Rohrverbindungen (Innen und Außen) und
Wartungsventile der Luft- und Flüssigkeitsseite auf Lecks
prüfen. Blasen weisen auf ein Leck hin. Die Seife muss mit
einem sauberen Tuch abgewischt werden.
2)
Wenn keine Leckstellen am System festgestellt wurden,
senken Sie den Stickstoffdruck durch Abnehmen des Füll-
schlauchanschlusses von der Gasflasche. Wenn der Sys-
temdruck wieder normal ist, muss der Schlauch von der
Gasflasche abgenommen werden.
www.dimplex.de
