Deutsch
ACHTUNG!
Bei wandnaher Aufstellung
Beeinflussungen zu beachten. Im Ausblasfeld des Ventilators
sollten keine Fenster bzw. Türen vorhanden sein.
ACHTUNG!
Bei wandnaher Aufstellung kann es durch die Luftströmung
im Ansaug- und Ausblasbereich
Schmutzablagerung kommen. Die kältere Außenluft sollte so
ausblasen, dass sie bei angrenzenden beheizten Räumen die
Wärmeverluste nicht erhöht.
ACHTUNG!
Eine Aufstellung in Mulden oder Innenhöfen ist nicht zulässig,
da sich die abgekühlte Luft am Boden sammelt und bei
längerem Betrieb wieder von der Wärmepumpe angesaugt
wird.

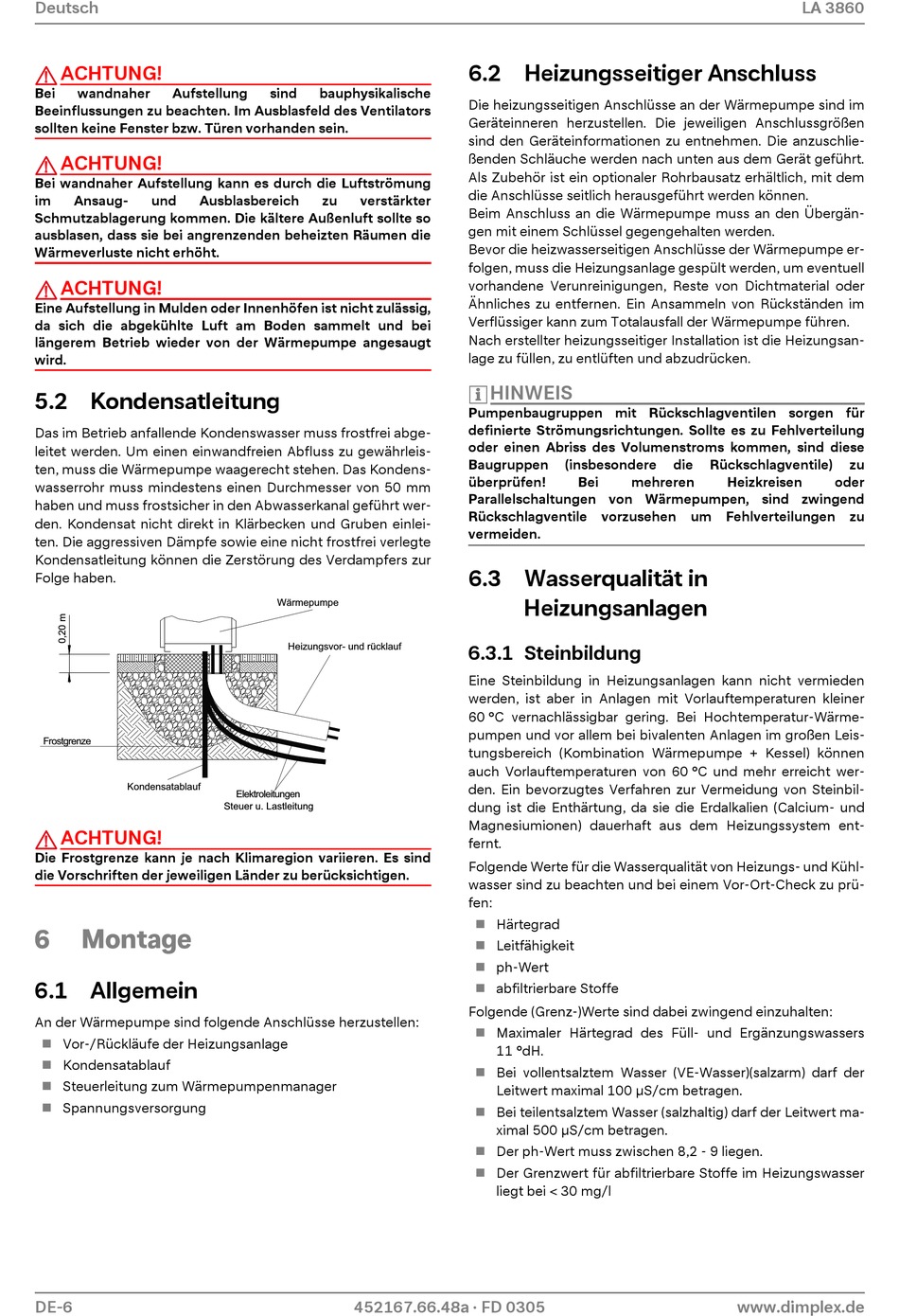

5.2 Kondensatleitung

Das im Betrieb anfallende Kondenswasser muss frostfrei abge-
leitet werden. Um einen einwandfreien Abfluss zu gewährleis-
ten, muss die Wärmepumpe waagerecht stehen. Das Kondens-
wasserrohr muss mindestens einen Durchmesser von 50 mm
haben und muss frostsicher in den Abwasserkanal geführt wer-
den. Kondensat nicht direkt in Klärbecken und Gruben einlei-
ten. Die aggressiven Dämpfe sowie eine nicht frostfrei verlegte
Kondensatleitung können die Zerstörung des Verdampfers zur
Folge haben.
Frostgrenze
Kondensatablauf
ACHTUNG!
Die Frostgrenze kann je nach Klimaregion variieren. Es sind
die Vorschriften der jeweiligen Länder zu berücksichtigen.
6

Montage

6.1 Allgemein

An der Wärmepumpe sind folgende Anschlüsse herzustellen:
Vor-/Rückläufe der Heizungsanlage

Kondensatablauf

Steuerleitung zum Wärmepumpenmanager

Spannungsversorgung

DE-6
sind bauphysikalische
zu verstärkter
Wärmepumpe
Heizungsvor- und rücklauf
Elektroleitungen
Steuer u. Lastleitung
452167.66.48a · FD 0305

6.2 Heizungsseitiger Anschluss

Die heizungsseitigen Anschlüsse an der Wärmepumpe sind im
Geräteinneren herzustellen. Die jeweiligen Anschlussgrößen
sind den Geräteinformationen zu entnehmen. Die anzuschlie-
ßenden Schläuche werden nach unten aus dem Gerät geführt.
Als Zubehör ist ein optionaler Rohrbausatz erhältlich, mit dem
die Anschlüsse seitlich herausgeführt werden können.
Beim Anschluss an die Wärmepumpe muss an den Übergän-
gen mit einem Schlüssel gegengehalten werden.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
Ähnliches zu entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepumpe führen.
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken.
HINWEIS
Pumpenbaugruppen mit Rückschlagventilen sorgen für
definierte Strömungsrichtungen. Sollte es zu Fehlverteilung
oder einen Abriss des Volumenstroms kommen, sind diese
Baugruppen (insbesondere
überprüfen! Bei mehreren
Parallelschaltungen von Wärmepumpen, sind zwingend
Rückschlagventile vorzusehen um Fehlverteilungen zu
vermeiden.
6.3 Wasserqualität in
Heizungsanlagen

6.3.1 Steinbildung

Eine Steinbildung in Heizungsanlagen kann nicht vermieden
werden, ist aber in Anlagen mit Vorlauftemperaturen kleiner
60 °C vernachlässigbar gering. Bei Hochtemperatur-Wärme-
pumpen und vor allem bei bivalenten Anlagen im großen Leis-
tungsbereich (Kombination Wärmepumpe + Kessel) können
auch Vorlauftemperaturen von 60 °C und mehr erreicht wer-
den. Ein bevorzugtes Verfahren zur Vermeidung von Steinbil-
dung ist die Enthärtung, da sie die Erdalkalien (Calcium- und
Magnesiumionen) dauerhaft aus dem Heizungssystem ent-
fernt.
Folgende Werte für die Wasserqualität von Heizungs- und Kühl-
wasser sind zu beachten und bei einem Vor-Ort-Check zu prü-
fen:
Härtegrad

Leitfähigkeit

 ph-Wert
abfiltrierbare Stoffe

Folgende (Grenz-)Werte sind dabei zwingend einzuhalten:
Maximaler Härtegrad des Füll- und Ergänzungswassers

11 °dH.
 Bei vollentsalztem Wasser (VE-Wasser)(salzarm) darf der
Leitwert maximal 100 μS/cm betragen.
Bei teilentsalztem Wasser (salzhaltig) darf der Leitwert ma-

ximal 500 μS/cm betragen.
Der ph-Wert muss zwischen 8,2 - 9 liegen.

Der Grenzwert für abfiltrierbare Stoffe im Heizungswasser

liegt bei < 30 mg/l
LA 3860
die Rückschlagventile)
Heizkreisen oder
www.dimplex.de
zu
