Weinmann MEDUVENT Standard Bedienungsanleitung Seite 73

532
522
523 521
Zurück

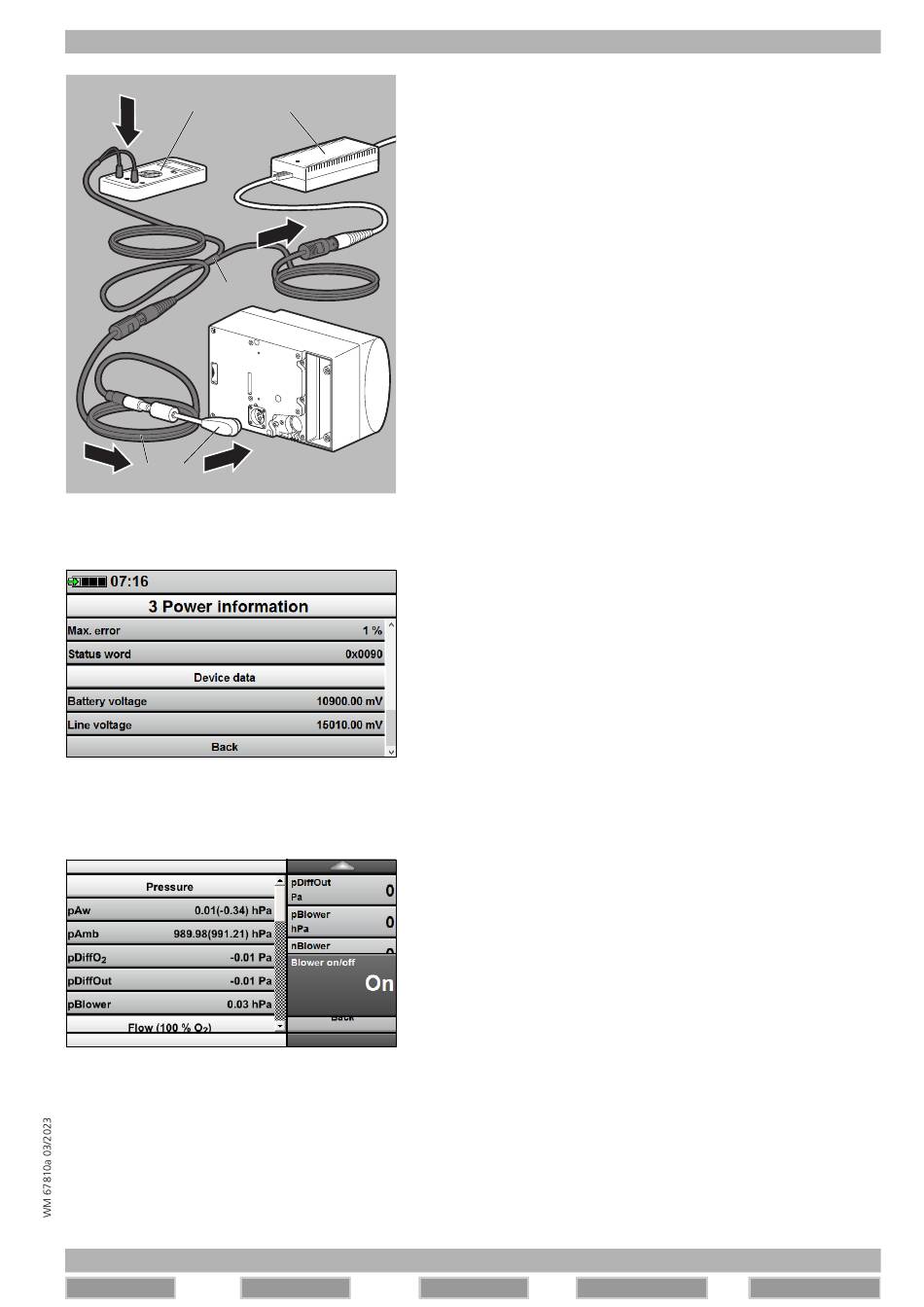

1. Ladeadapter 521 an den Anschluss für Spannungsversorgung am
Gerät anschließen.
526
2. Ladeadapter 521 an das Adapterkabel 12-V-Bordnetz/
Rundsteckverbinder 523 anschließen.
3. Adapterkabel 12-V-Bordnetz/Rundsteckverbinder 523 an den 12-
V-Strommessadapter 522 anschließen.
4. 12-V-Strommessadapter 522 an das Digital-Multimeter 532
anschließen.
5. 12-V-Strommessadapter 522 an das Netz- und Ladegerät 526
anschließen.
6. Netz- und Ladegerät 526 an die Netzversorgung anschließen.
Forderung:
• Die Anzeige Akkustatus leuchtet rot.
• Die Anzeige Netzversorgung leuchtet grün.
7. Vor dem Ablesen von Werten das Gerät mindestens 1 min laufen
lassen.
8. Digital-Multimeter 532 einschalten.
9. Servicemenü aktivieren
Seite 21).
10. Menüpunkt 3 Power information wählen.
11. Wert in der Zeile Line voltage ablesen.
Forderung:
Die Netzspannung muss 13,8 V ± 1,4 V betragen.
12. Stromaufnahme des Gerätes am Digital-Multimeter 532 ablesen.
Forderung:
Die Stromaufnahme des Gerätes beträgt 196 mA ± 20 mA.
13. In Menüpunkt 2 Module tests | Blower on/off die Einstellung On
wählen.
14. Stromaufnahme des Gerätes am Digital-Multimeter 532 ablesen.
Forderung:
Die Stromaufnahme des Gerätes beträgt < 4 A.
15. In Menüpunkt 2 Module tests | Blower on/off die Einstellung Off
wählen.
16. Gerät ausschalten.
Vor
(siehe „4.3.1 Servicemenü aktivieren",
