18. Folgende weitere Flow-Messwerte nach dem gleichen Schema am
Druckminderer 525 einstellen und am Gerät einstellen:
• 9 l/min
• 5 l/min
• 2 l/min
Forderung:

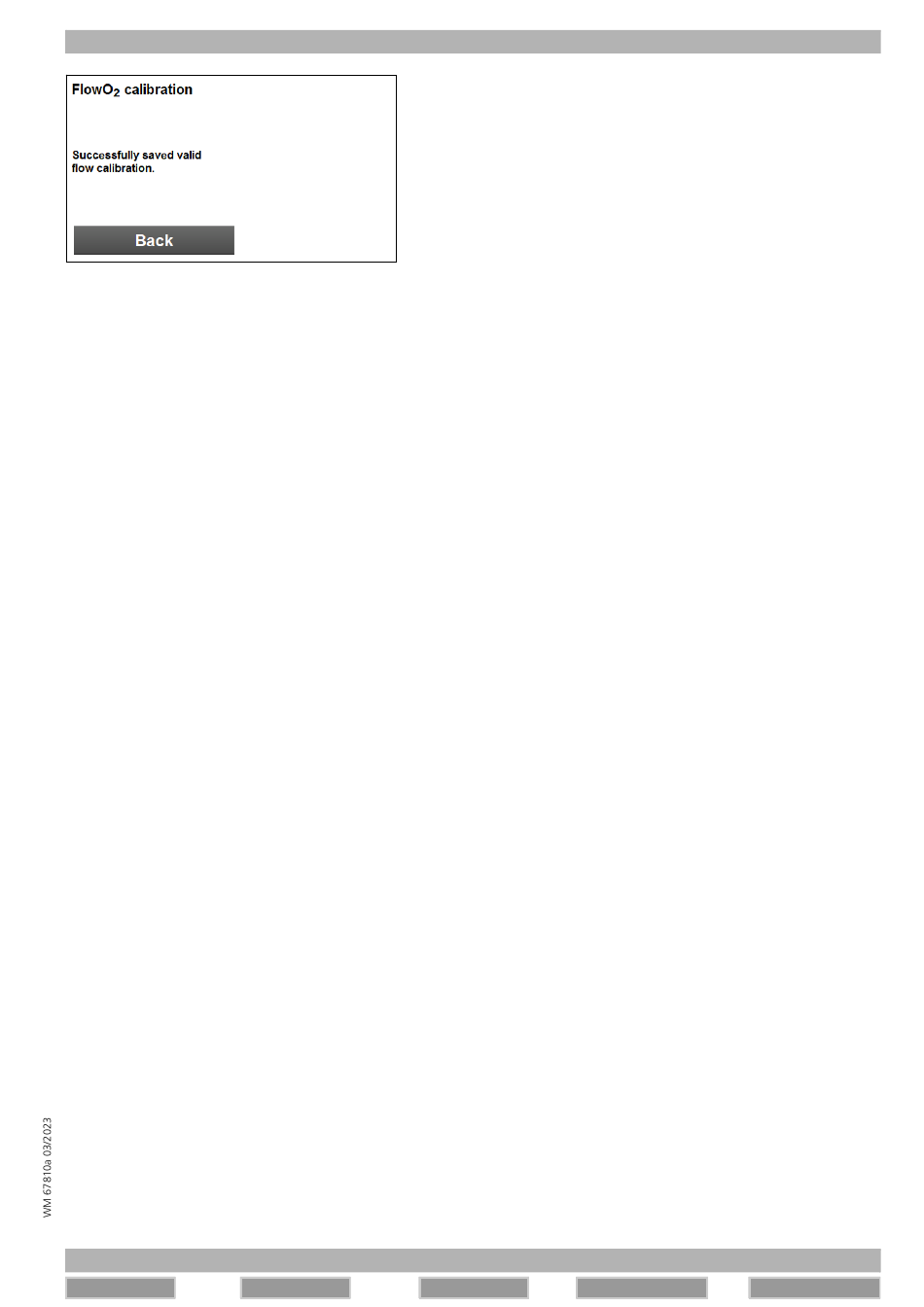

Im Display erscheint Successfully saved valid flow calibration.
19. Back wählen.
20. Menüpunkt 2 Module tests | Calibration | O
21. Not set als Sauerstoffart einstellen.
22. Flow von 0 l/min am Druckminderer 525 einstellen.
23. Sauerstoffflasche 530 schließen.
24. Schlauch 501 von Anschlusstülle 519 und Sauerstoffeingang des
Gerätes entfernen.
25. Anschlusstülle 519 vom Inhalationsabgang des Druckminderers
525 entfernen.
26. Verschlusskappe 520 vom Hochdruckausgang des Druckminderers
525 entfernen.
27. Druckminderer 525 von der Sauerstoffflasche 530 entfernen.
28. Schlauch 513 von Anschluss für Sauerstoffschlauch und von
Adapter 504 entfernen.
29. Adapter 504 vom Atemsystemfilter des
Beatmungsgerätetesters 531 entfernen.
30. Beatmungsschlauch 500 vom Fluss hoch-Messkanal und Fluss tief-
Messkanal auf der Rückseite des Beatmungsgerätetesters 531
entfernen.
31. Funktionsprüfung abschließen
abschließen",
8.8.8 FlowO
Prüfmittel • Beatmungsschlauch 500
• Schlauch 501
• Adapter 504
• Schlauch 513
• Anschlusstülle 519
• Verschlusskappe 520
• Druckminderer 525
• Sauerstoffflasche 530
• Beatmungsgerätetester 531
Voraussetzung • Die Grundeinstellungen für die Funktionsprüfung sind
vorgenommen
Seite 41).
• Das verwendete Druckgas ist Sauerstoff.
Vor Inhalt
(siehe „8.10.3 Funktionsprüfung
Seite 85).
-Messung prüfen
2
(siehe „8.7 Funktionsprüfung vorbereiten",
MEDUVENT Standard
Vorherige Seite
8 Endprüfung
type wählen.
2
DE 49
