Benötigtes Werkzeug
X1200
Zurück
11.31 Kabel Zubehöranschluss/Mainboard
ersetzen
• Rohrsteckschlüssel 403
• Sortierhilfe
11.31.1 Kabel Zubehöranschluss/Mainboard ausbauen
Voraussetzung Das Gerät ist geöffnet

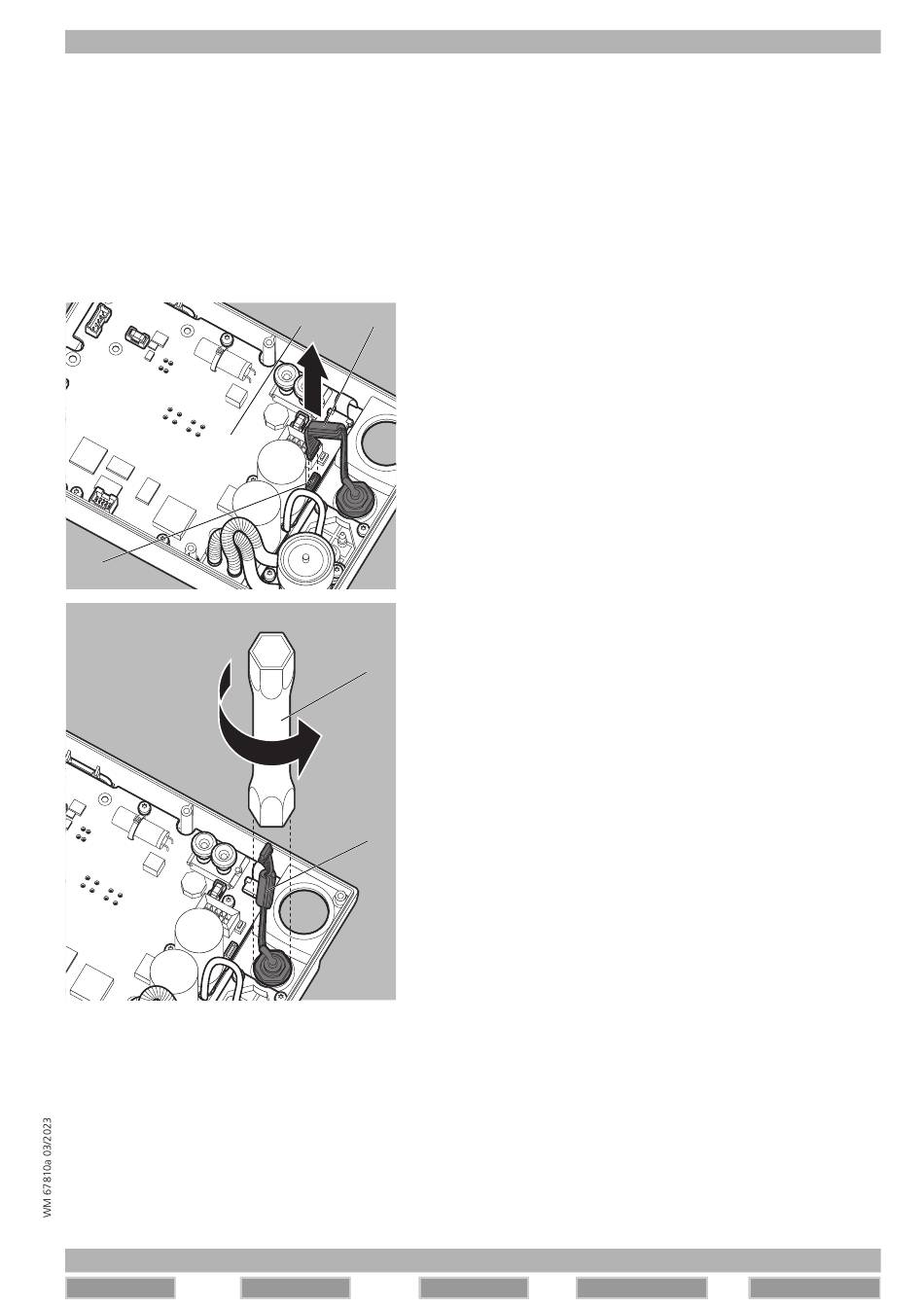

1. Kabel Zubehöranschluss/Mainboard 108 vom Anschluss X1200 des
110 108
Mainboards 110 lösen.
2. Überwurfmutter des Kabels Zubehöranschluss/Mainboard 108 mit
dem Rohrsteckschlüssel 403 lösen.
403
108
Vor Inhalt
(siehe „11.8 Gerät öffnen",
MEDUVENT Standard
Vorherige Seite
11 Reparatur
Seite 123).
DE 165
