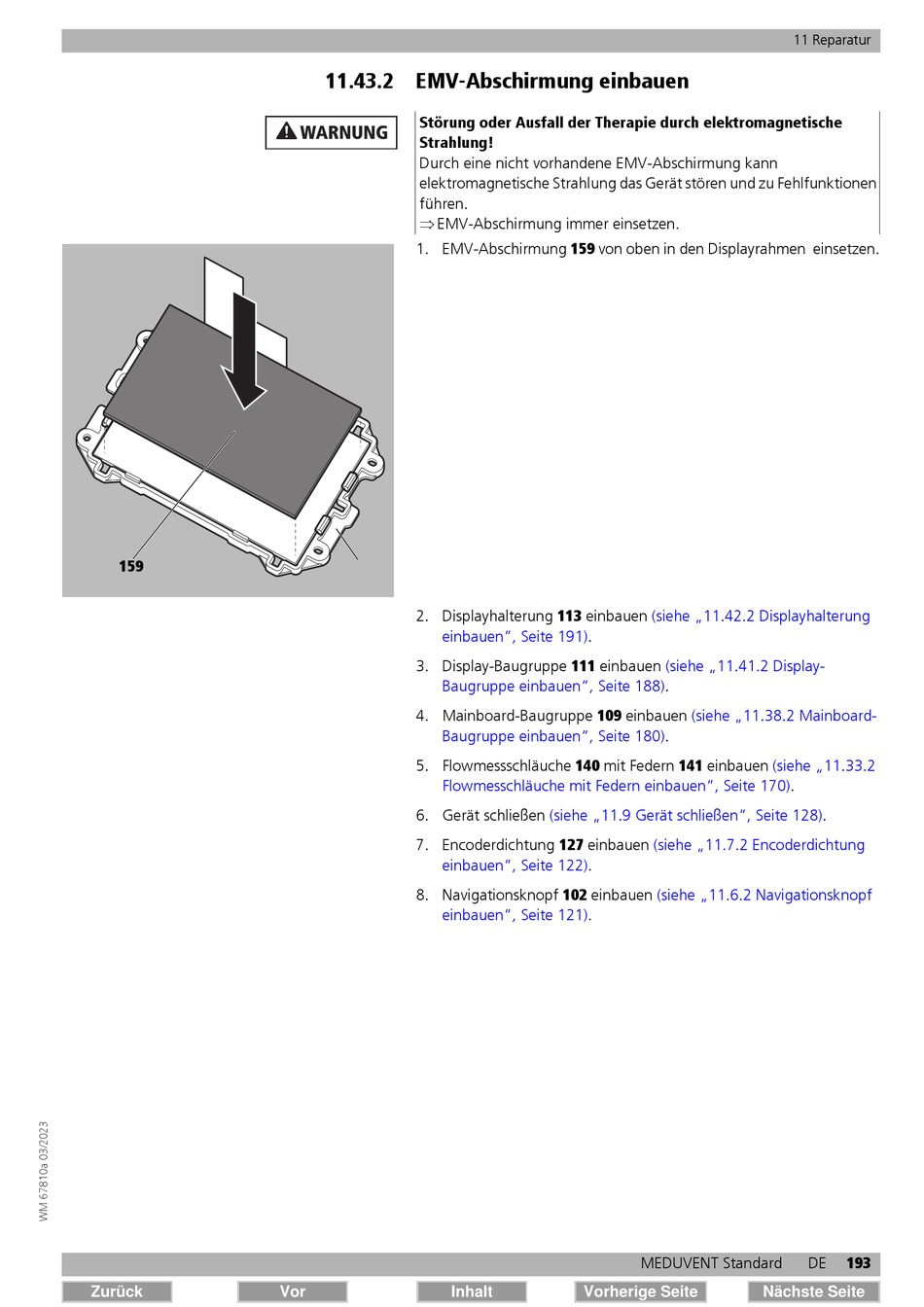

11.43.2 EMV-Abschirmung einbauen

Störung oder Ausfall der Therapie durch elektromagnetische
Strahlung!
Durch eine nicht vorhandene EMV-Abschirmung kann
elektromagnetische Strahlung das Gerät stören und zu Fehlfunktionen
führen.
 EMV-Abschirmung immer einsetzen.
1. EMV-Abschirmung 159 von oben in den Displayrahmen einsetzen.
2. Displayhalterung 113 einbauen
einbauen",
3. Display-Baugruppe 111 einbauen
Baugruppe einbauen",
4. Mainboard-Baugruppe 109 einbauen
Baugruppe einbauen",
5. Flowmessschläuche 140 mit Federn 141 einbauen
Flowmesschläuche mit Federn einbauen",
6. Gerät schließen
7. Encoderdichtung 127 einbauen
einbauen",
8. Navigationsknopf 102 einbauen
einbauen",
Vor Inhalt
(siehe „11.42.2 Displayhalterung
Seite 191).
(siehe „11.41.2 Display-
Seite 188).
(siehe „11.38.2 Mainboard-
Seite 180).
(siehe „11.9 Gerät schließen",
(siehe „11.7.2 Encoderdichtung
Seite 122).
(siehe „11.6.2 Navigationsknopf
Seite 121).
MEDUVENT Standard
Vorherige Seite
11 Reparatur
(siehe „11.33.2
Seite 170).
Seite 128).
DE 193
