11.43 EMV-Abschirmung ersetzen

11.43.1 EMV-Abschirmung ausbauen

Voraussetzung • Der Navigationsknopf 102 ist ausgebaut
Navigationsknopf ausbauen",
• Die Encoderdichtung 127 ist ausgebaut
Encoderdichtung ausbauen",
• Das Gerät ist geöffnet
• Die Flowmessschläuche 140 mit Federn 141 sind ausgebaut
„11.33.1 Flowmesschläuche mit Federn ausbauen",
• Die Mainboard-Baugruppe 109 ist ausgebaut
Mainboard-Baugruppe ausbauen",
• Die Display-Baugruppe 111 ist ausgebaut
Baugruppe ausbauen",
• Die Displayhalterung 113 ist ausgebaut
Displayhalterung ausbauen",

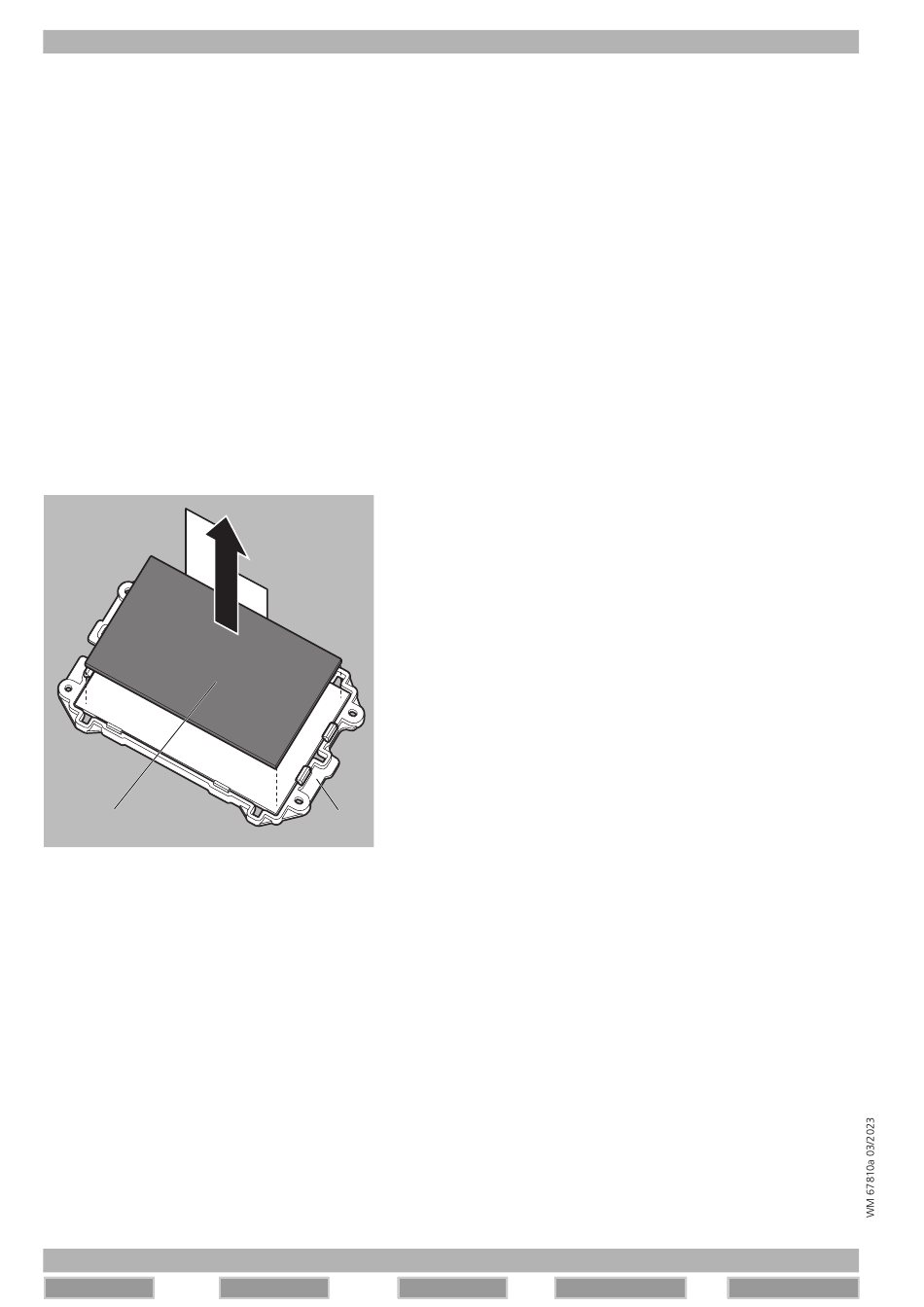

1. EMV-Abschirmung 159 nach oben aus dem Displayrahmen
nehmen.
