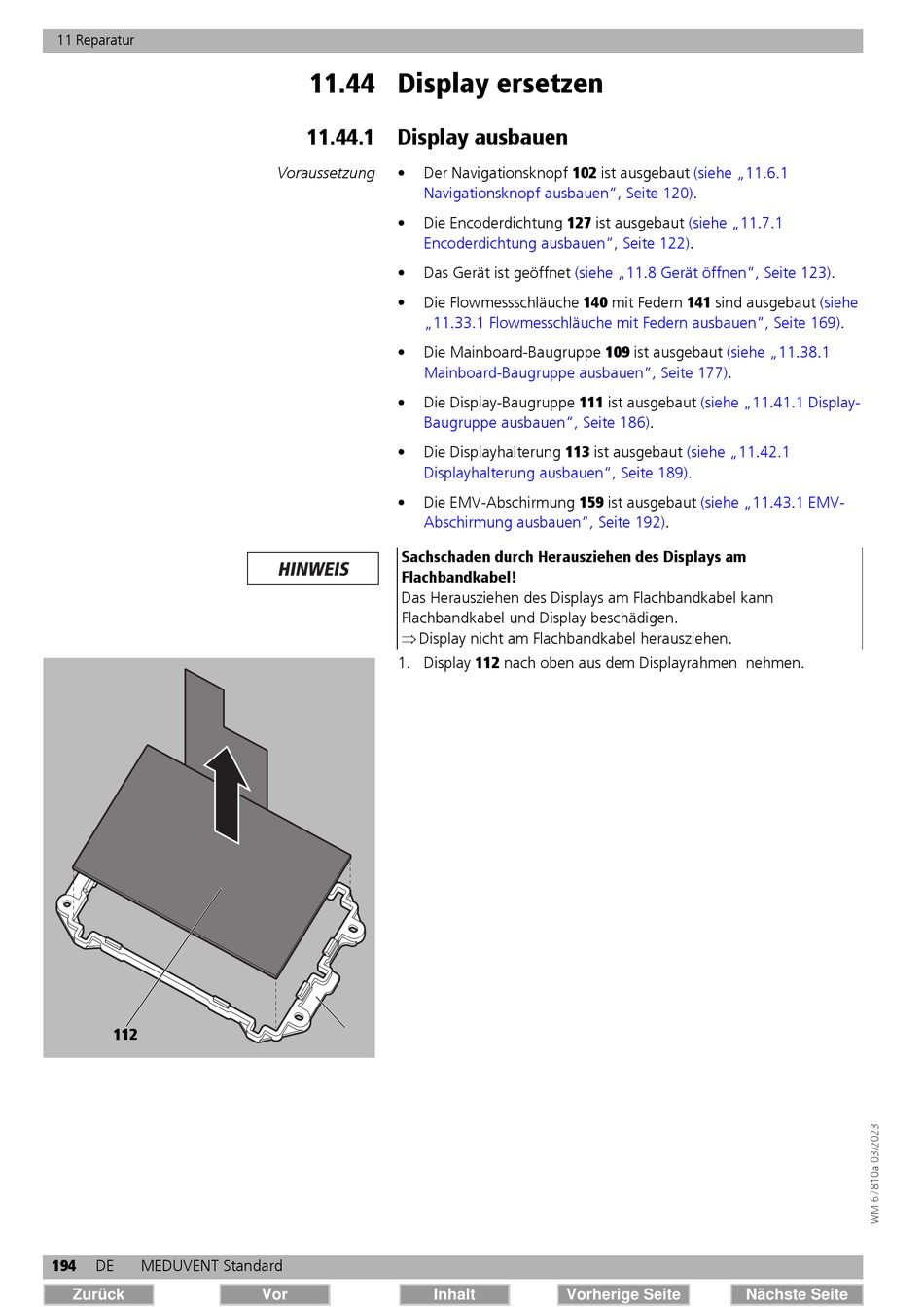

11.44 Display ersetzen

11.44.1 Display ausbauen

Voraussetzung • Der Navigationsknopf 102 ist ausgebaut
Navigationsknopf ausbauen",
• Die Encoderdichtung 127 ist ausgebaut
Encoderdichtung ausbauen",
• Das Gerät ist geöffnet
• Die Flowmessschläuche 140 mit Federn 141 sind ausgebaut
„11.33.1 Flowmesschläuche mit Federn ausbauen",
• Die Mainboard-Baugruppe 109 ist ausgebaut
Mainboard-Baugruppe ausbauen",
• Die Display-Baugruppe 111 ist ausgebaut
Baugruppe ausbauen",
• Die Displayhalterung 113 ist ausgebaut
Displayhalterung ausbauen",
• Die EMV-Abschirmung 159 ist ausgebaut
Abschirmung ausbauen",
Sachschaden durch Herausziehen des Displays am
Flachbandkabel!
Das Herausziehen des Displays am Flachbandkabel kann
Flachbandkabel und Display beschädigen.
 Display nicht am Flachbandkabel herausziehen.
1. Display 112 nach oben aus dem Displayrahmen nehmen.
