12. Konnektor 505 vom Anschluss für Beatmungsschlauch 139
entfernen.
13. Schlauch 501 vom Adapter 503 entfernen.
14. Adapter 503 vom Konnektor 505 entfernen.
15. Funktionsprüfung abschließen
abschließen",
8.8.13 Atemwegsdrucksensor prüfen
Prüfmittel • Beatmungsschlauch 500
• 2 Schläuche 501
• 2 Schläuche 502
• 2 Adapter 503
• Dichtstopfen für Anschluss für Beatmungsschlauch 506
• T-Stück 509
• Schlauchklemme 510
• Beatmungsgerätetester 531
Voraussetzung Die Grundeinstellungen für die Funktionsprüfung sind vorgenommen
(siehe „8.7 Funktionsprüfung vorbereiten",

Vorbereitung

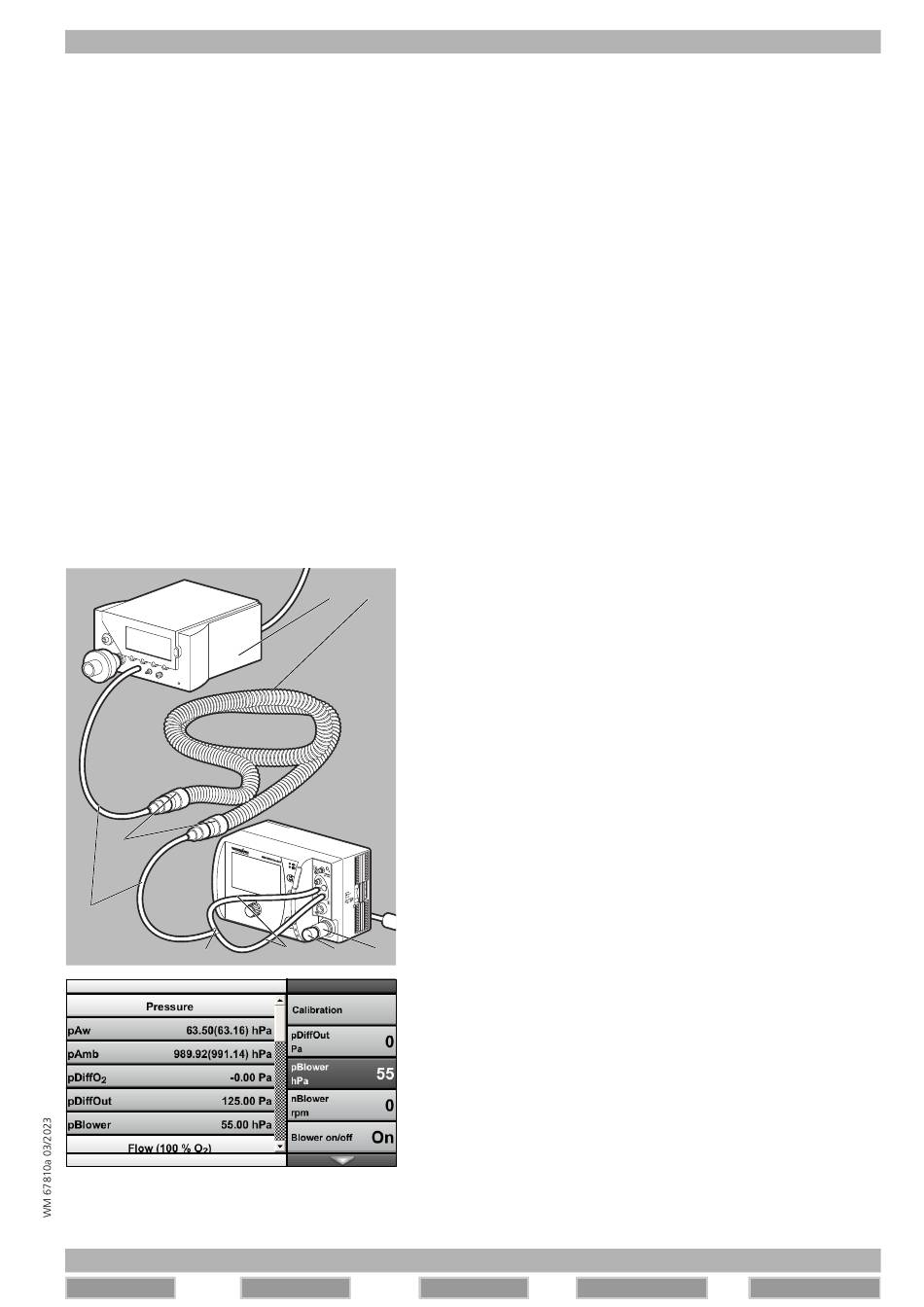

531 500
1. Jeweils einen Adapter 503 an die Enden des
Beatmungsschlauches 500 anschließen.
2. Einen Adapter 503 am Beatmungsschlauch 500 mit dem
Schlauch 501 an das T-Stück 509 anschließen.
3. T-Stück 509 mit 2 Schläuchen 502 an folgende Anschlüsse am
Gerät anschließen:
• Anschluss für Druckmessschlauch
• Anschluss für PEEP-Steuerschlauch
4. Dichtstopfen für Anschluss für Beatmungsschlauch 506 an den
Anschluss für Beatmungsschlauch 139 anschließen.
5. Den anderen Adapter 503 am Beatmungsschlauch 500 mit dem
Schlauch 501 an den Differenzdruck-Messanschluss des
Beatmungsgerätetesters 531 anschließen.
502 506 139
Genauigkeit prüfen
1. In Menüpunkt 2 Module tests | pBlower einen Gebläsedruck von
55 hPa wählen.
2. Warten, bis sich der Differenzdruck P Diff. am
Beatmungsgerätetester 531 stabilisiert hat.
Vor
Seite 85).
