Verriegelung
100
109
121
100
Zurück

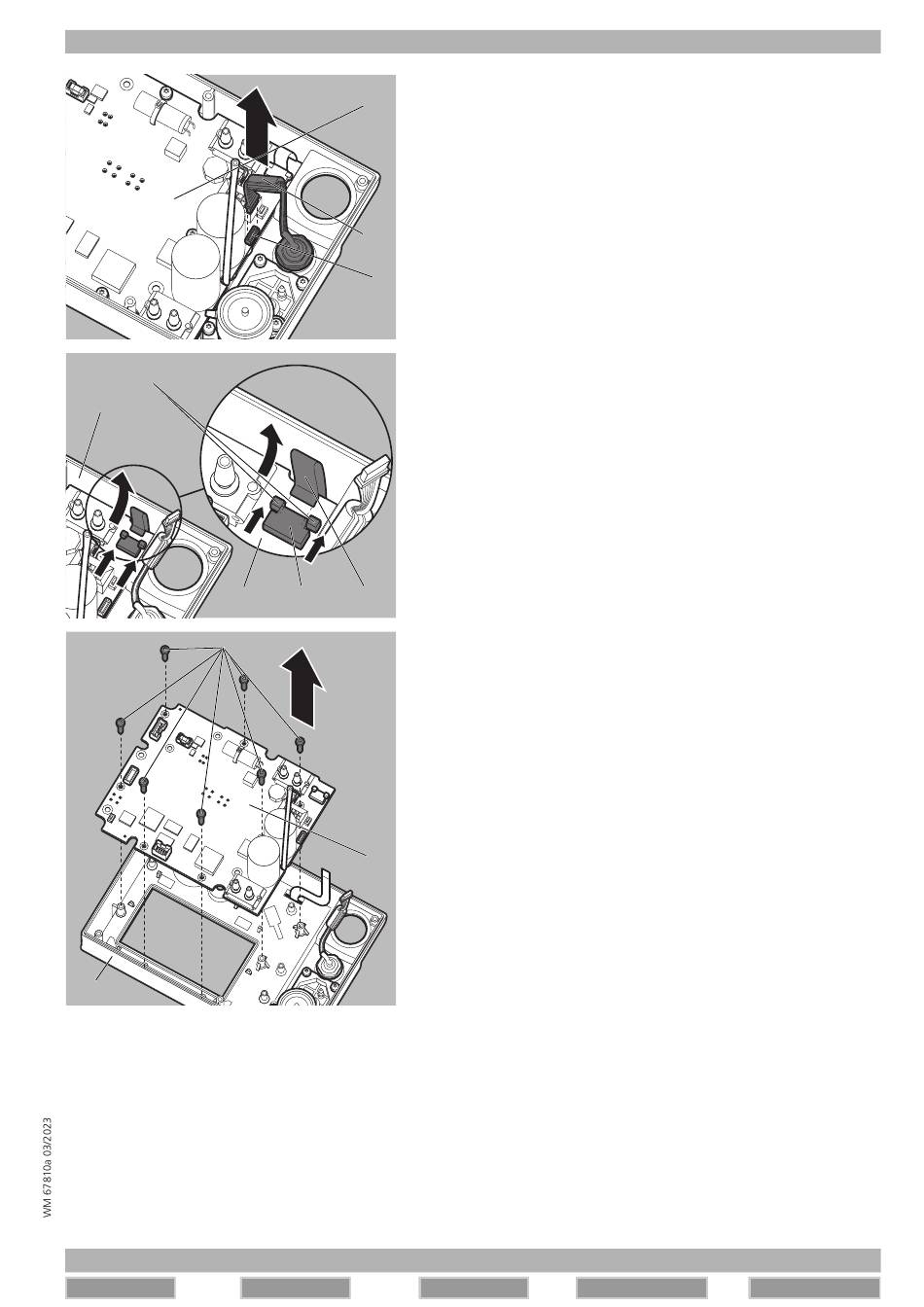

5. Kabel Zubehöranschluss/Mainboard 108 vom Anschluss X1200 der
109
Mainboard-Baugruppe 109 lösen.
108
X1200
6. Verriegelung des Flachbandkabels der Bedienfolie 104 Richtung
Gehäuseoberteil 100 schieben.
7. Flachbandkabel der Bedienfolie 104 vom Anschluss X1901 der
Mainboard-Baugruppe 109 lösen.
X1901 104
8. 7 Schrauben 121 der Mainboard-Baugruppe 109 lösen.
9. Mainboard-Baugruppe 109 an den Kondensatoren aus dem
Gehäuseoberteil 100 nehmen.
109
