Weinmann MEDUVENT Standard Bedienungsanleitung Seite 178

11 Reparatur
125 110
138
178 DE MEDUVENT Standard
Zurück
• Die Encoderdichtung 127 ist ausgebaut
Encoderdichtung ausbauen",
• Das Gerät ist geöffnet
• Die Flowmessschläuche 140 mit Federn 141 sind ausgebaut
„11.33.1 Flowmesschläuche mit Federn ausbauen",
• Die Dichtungen für Flowsensor 134 sind ausgebaut
Dichtungen für Flowsensor ausbauen",

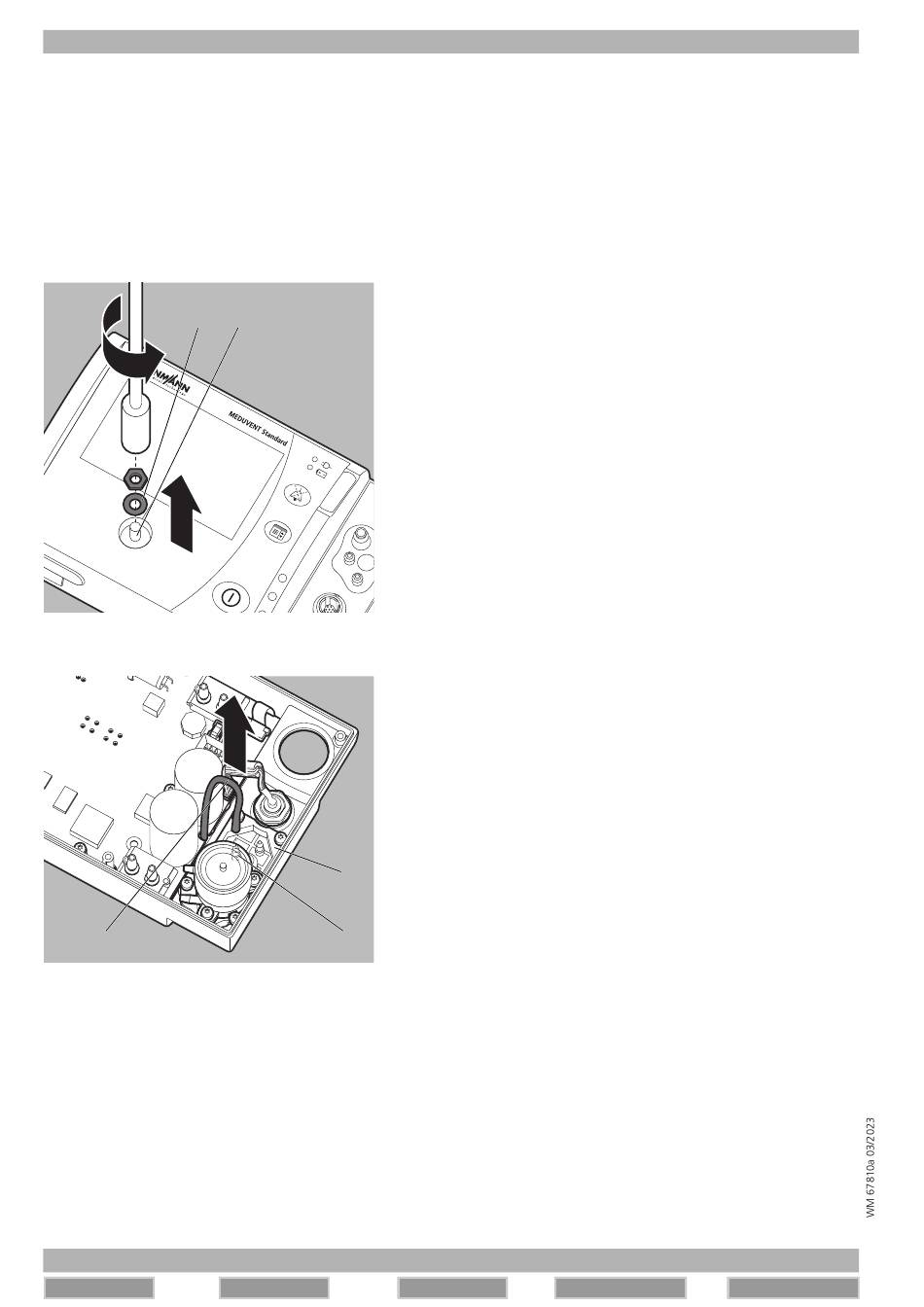

1. Gehäuseoberteil 100 mit dem Display 112 nach oben positionieren.
2. Mutter des Encoders und Zahnscheibe 125 mit dem Steckschlüssel
vom Mainboard 110 lösen.
3. Gehäuseoberteil 100 mit dem Display 112 nach unten
positionieren.
4. Druckschlauch 138 vom Anschluss pAw des
Anschlussterminals 143 lösen.
143
pAw
