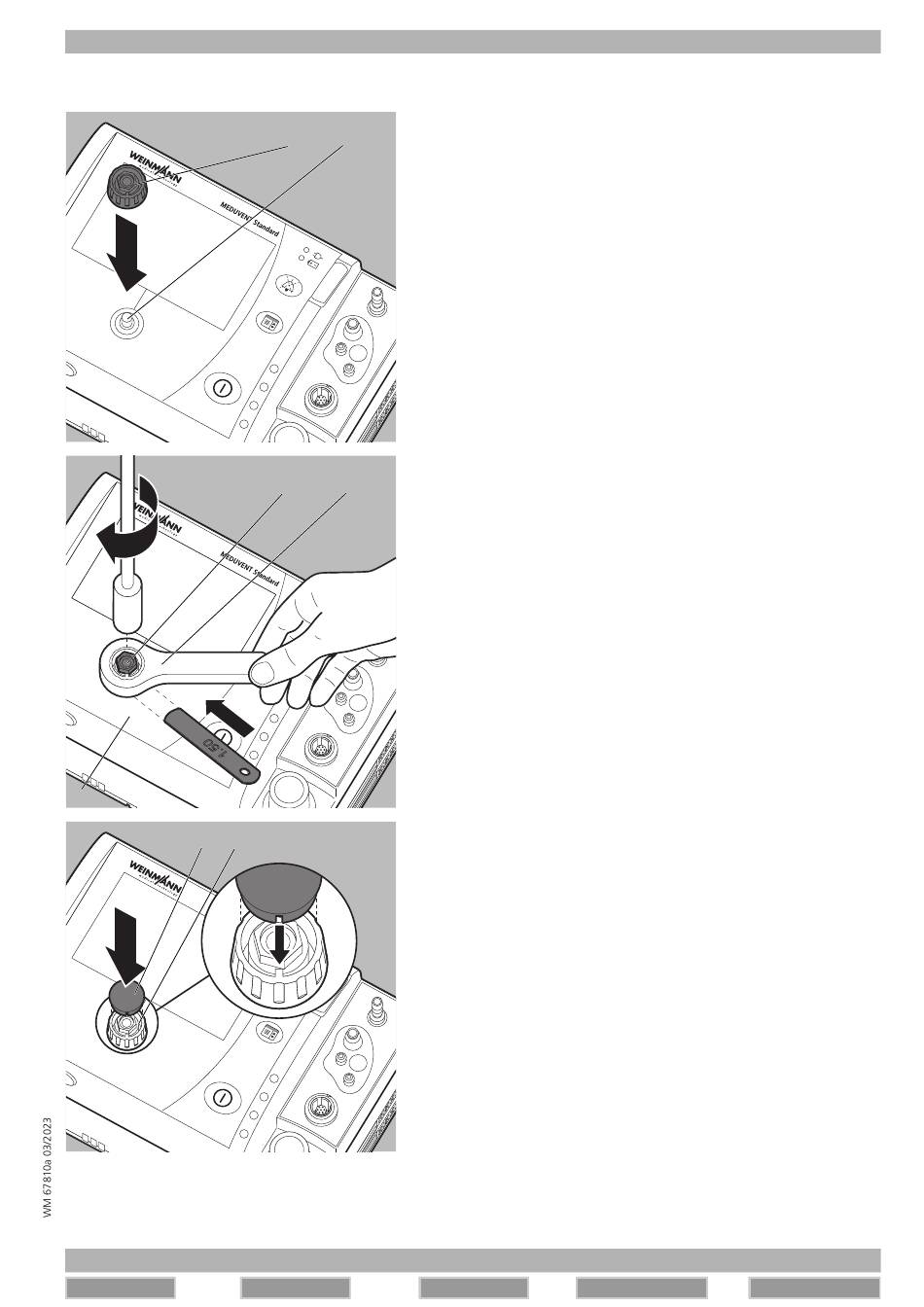

11.6.2 Navigationsknopf einbauen

1. Navigationsknopf 102 auf den Encoder des Mainboards 110
102 110 stecken.
2. Navigationsknopf 102 mit dem Spezialringschlüssel 402 festhalten.
102 402
3. Mit der Abstandslehre einen Abstand von 1,5 mm zwischen
Bedienfolie 104 und Navigationsknopf 102 einstellen.
4. Überwurfmutter des Navigationsknopfes 102 festschrauben.
5. Deckel für Navigationsknopf 103 auf den Navigationsknopf 102
setzen.
Dabei beachten: Der durchgängige Schlitz im Deckel für
Navigationsknopf 103 muss genau auf den Zapfen im
Navigationsknopf 102 passen.
6. Funktionskontrolle durchführen
Seite 29).
Vor Inhalt Vorherige Seite
11 Reparatur
(siehe „7 Funktionskontrolle",
