11 Reparatur
100
100
166 DE MEDUVENT Standard
Zurück

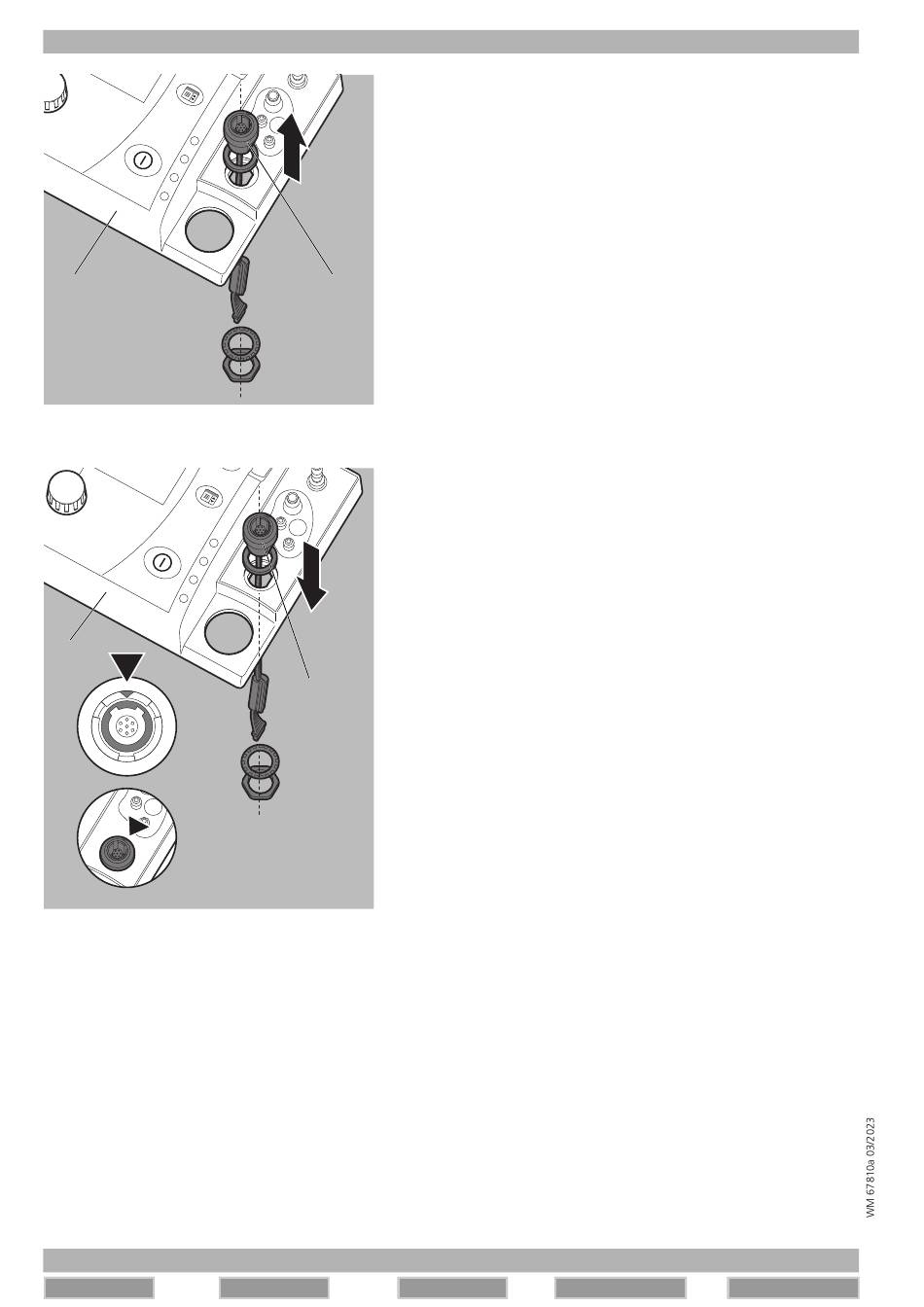

3. Überwurfmutter und Zahnscheibe vom Kabel Zubehöranschluss/
Mainboard 108 lösen.
4. Kabel Zubehöranschluss/Mainboard 108 mit O-Ring von innen
nach außen aus dem Gehäuseoberteil 100 herausdrücken.
108
11.31.2 Kabel Zubehöranschluss/Mainboard einbauen
1. Kabel Zubehöranschluss/Mainboard 108 mit O-Ring von außen
nach innen in das Gehäuseoberteil 100 einsetzen.
Dabei beachten: Das weiße Dreieck muss in Richtung des
Anschlusses für Beatmungsschlauch 139 (nicht abgebildet) zeigen.
2. Zahnscheibe und Überwurfmutter von innen auf das Gewinde des
Kabels Zubehöranschluss/Mainboard 108 setzen.
108
