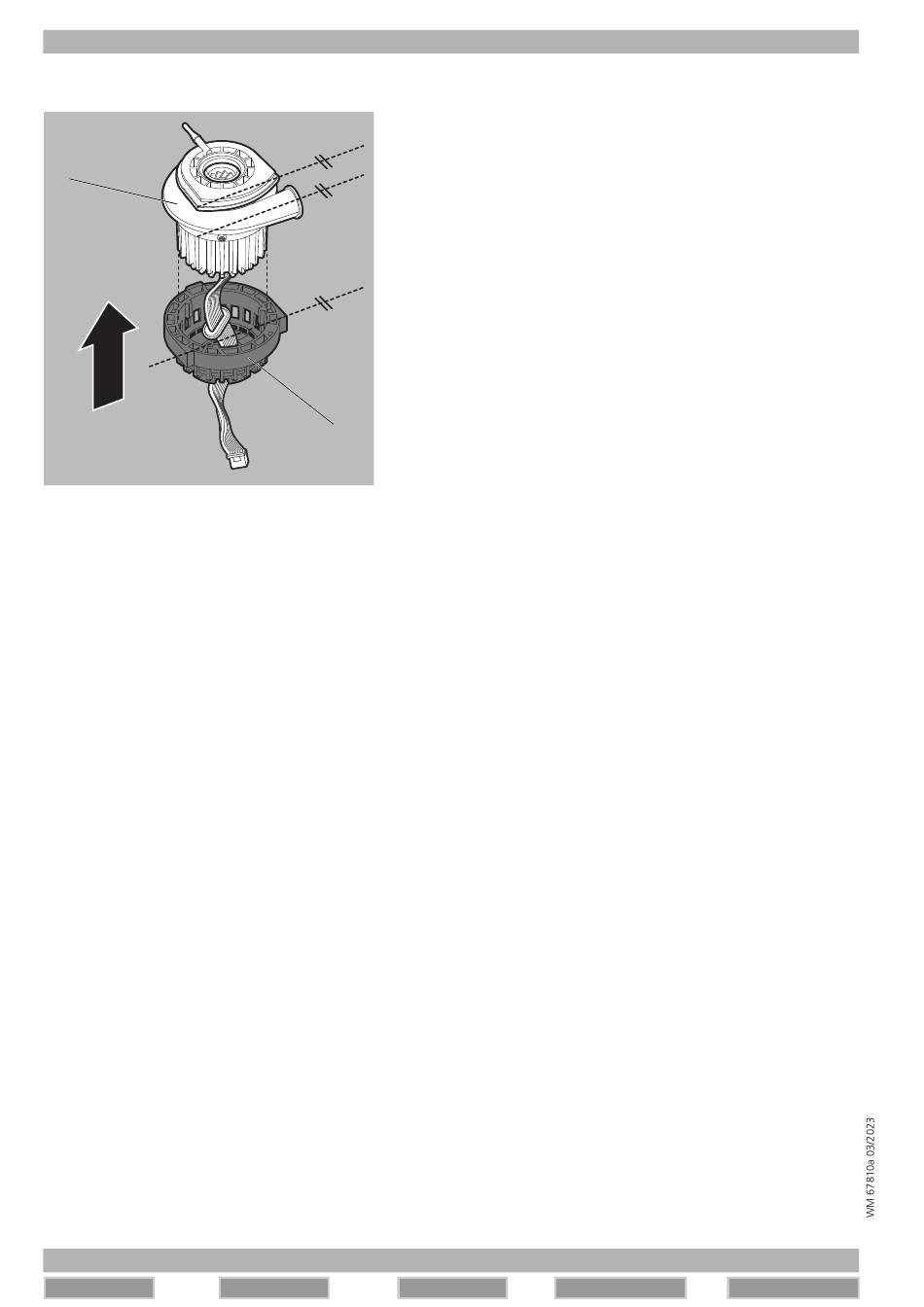

11.25.2 Unterteil Gebläseaufnahme einbauen
1. Kabelbaum des Gebläses 115 durch das Unterteil
Gebläseaufnahme 116 führen.
2. Unterteil Gebläseaufnahme 116 auf das Gebläse 115 stecken.
Dabei beachten: Die Ecken des Unterteils Gebläseaufnahme 116
müssen parallel zum Ausgang des Gebläses 115 sein.
116
3. Gebläseabdeckung 118 einbauen
Gebläseabdeckung einbauen",
4. Gebläse-Baugruppe 114 einbauen
Baugruppe einbauen",
5. Temperatursensor Gebläsekammer 147 einbauen
Temperatursensor Gebläsekammer einbauen",
6. Dichtring für Flowmessstrecke 132 einbauen
Dichtring für Flowmessstrecke einbauen",
7. Flowmessstrecke 149 einbauen
einbauen",
8. Temperatursensor Flowmessstrecke 148 einbauen
Temperatursensor Flowmessstrecke einbauen",
9. Winkeladapter 142 einbauen
einbauen",
10. Anschluss für Beatmungsschlauch 139 einbauen
Anschluss für Beatmungsschlauch einbauen",
11. PEEP-Schlauch 137 einbauen
einbauen",
12. Gerät schließen
Vor Inhalt
(siehe „11.23.2
Seite 150).
(siehe „11.22.2 Gebläse-
Seite 147).
(siehe „11.19.2 Flowmessstrecke
Seite 142).
(siehe „11.18.2 Winkeladapter
Seite 141).
(siehe „11.14.2 PEEP-Schlauch
Seite 136).
(siehe „11.9 Gerät schließen",
