Kapitel 3
Hydronix-Artikelnr. 0049A
PC-
PC
Anschluss
oder
(D-Typ, 9 Stifte)
Steuersystem
3
TX
RS232
2
(Vollduplex)
RX
Hostsystem
7
RTS
5
GND
Stromversorgung
7–35 V Gleichstrom

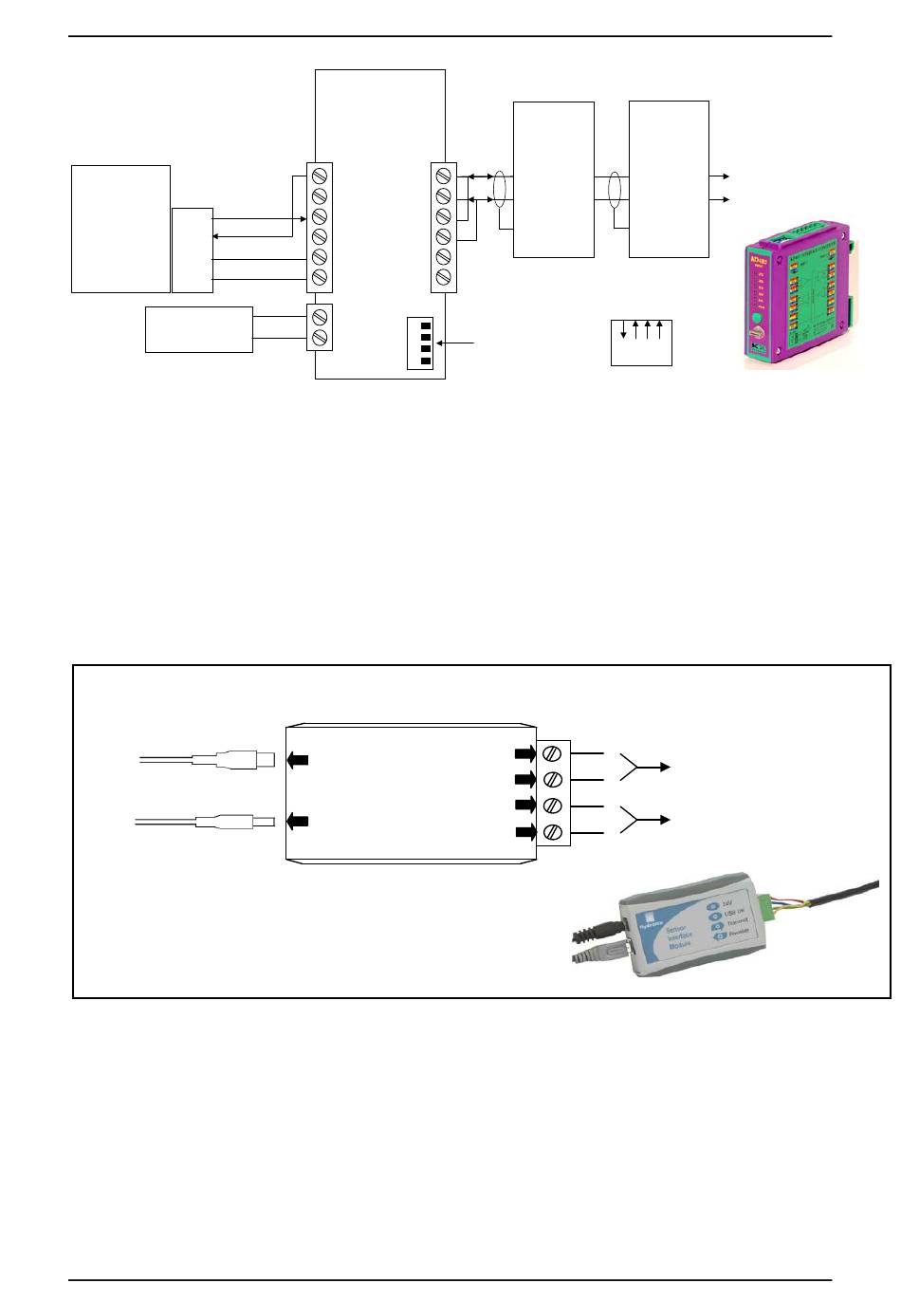

Abbildung 26: RS232/485-Wandleranschlüsse (0049A)
USB-Schnittstellenmodul (Artikelnr. SIM01A)
6.3
Der von Hydronix hergestellte USB-RS485-Wandler eignet sich für die Verbindung von bis zu
16 Sensoren in einem Netzwerk. Der Wandler besitzt eine Anschlussklemme für die Drähte
der Doppelleitungen RS485 A und B und kann dann mit dem USB-Port verbunden werden.
Dieser Wandler benötigt keine externe Stromversorgung, obwohl eine Stromversorgung zur
optionalen Speisung des Sensors mitgeliefert wird. Weitere Informationen enthält die
Bedienungsanleitung zum USB-Schnittstellenmodul (HD0303).
Hydronix-Artikelnr. SIM01
An USB-Port des PC
anschließen
Stromversorgung mit 24 V
Gleichstrom anschließen
(optional)
Das Sensor-Schnittstellenmodul wird über den USB-Port gespeist.
Die externe Stromversorgung mit 24 V kann genutzt werden,
wenn Sensorstrom benötigt wird. Die Bedienungsanleitung HD0303
enthält weitere Informationen.
Abbildung 27: RS232/485-Wandleranschlüsse (SIM01A)
Ethernet-Adaptersatz (Artikelnr.: EAK01)
6.4
Mit dem von Hydronix hergestellten Ethernet-Adapter können bis zu 16 Sensoren mit einem
Ethernet-Standardnetzwerk verbunden werden. Optional ist ein Ethernet-Adaptersatz mit
Netzteil (EPK01) verfügbar, mit der die teure Verlegung von Kabeln an Orte vermieden
werden kann, an denen keine lokale Spannungsversorgung verfügbar ist. Wird diese Option
nicht verwendet, ist für den Ethernet-Adapter eine lokale Speisung mit 24 V erforderlich.
30 Hydro-Mix VII Bedienungsanleitung HD0412de Version: 1.4.0
Elektrischer Anschluss und Datenaustausch
KD485 – STD
P1
P2
1
1
2
2
3
3
4
4
5
5
6
6
+
7
RJ11
-
8
RS232-
Port
Sensor-
USB
Schnitt-
stellen-
24 V
modul
Hydronix-
Hydronix-
Sensor
Sensor
F RS485(A)
F RS485(A)
G RS485(B)
G RS485(B)
H
H
DIP-Schaltereinstellungen
1 2 3 4
B
A
0 V
24 V
RS485-Sensoranschlüsse
Sensorstrom (optional)
