Elektrischer Anschluss und Datenaustausch
6 Anschluss an einen PC
Ein Wandler wird benötigt, um die RS485-Schnittstelle mit einem PC zu verbinden. Bis zu 16
Sensoren können gleichzeitig angeschlossen werden.
Ein RS485-Leitungsabschluss ist bei Kabellängen von bis zu 100 m normalerweise nicht
erforderlich. Bei größeren Kabellängen muss ein Widerstand mit ca. 100 Ohm sowie ein 1000-
pF-Kondensator in Reihe an jedem Kabelende angebracht werden.
Es wird empfohlen, die RS485-Signale bis zum Bedienfeld zu führen, auch wenn sie nicht
verwendet werden. Das erleichtert den Einsatz einer Diagnosesoftware, wenn diese benötigt wird.
Von Hydronix sind vier Wandlertypen erhältlich.
RS232-auf-RS485-Wandler – D-Typ (Artikelnr. 0049B)
6.1
Der von KK Systems hergestellte RS232-auf-RS485-Wandler eignet sich für die Verbindung
von bis zu sechs Sensoren in einem Netzwerk. Der Wandler besitzt eine Anschlussklemme
für die Drähte der Twisted-Pair-Leitungen RS485 A und B und kann dann direkt mit der
seriellen Schnittstelle des PC verbunden werden.
Hydronix-Artikelnr. 0049B
RS485A
RS485B
6 DIP-Schalter steuern die Konfiguration des Wandlers. Für 0049
und 0049B sollten folgende Einstellungen verwendet werden:
Schalter 1 ON
Schalter 3 OFF
Schalter 2 OFF
Schalter 4 ON

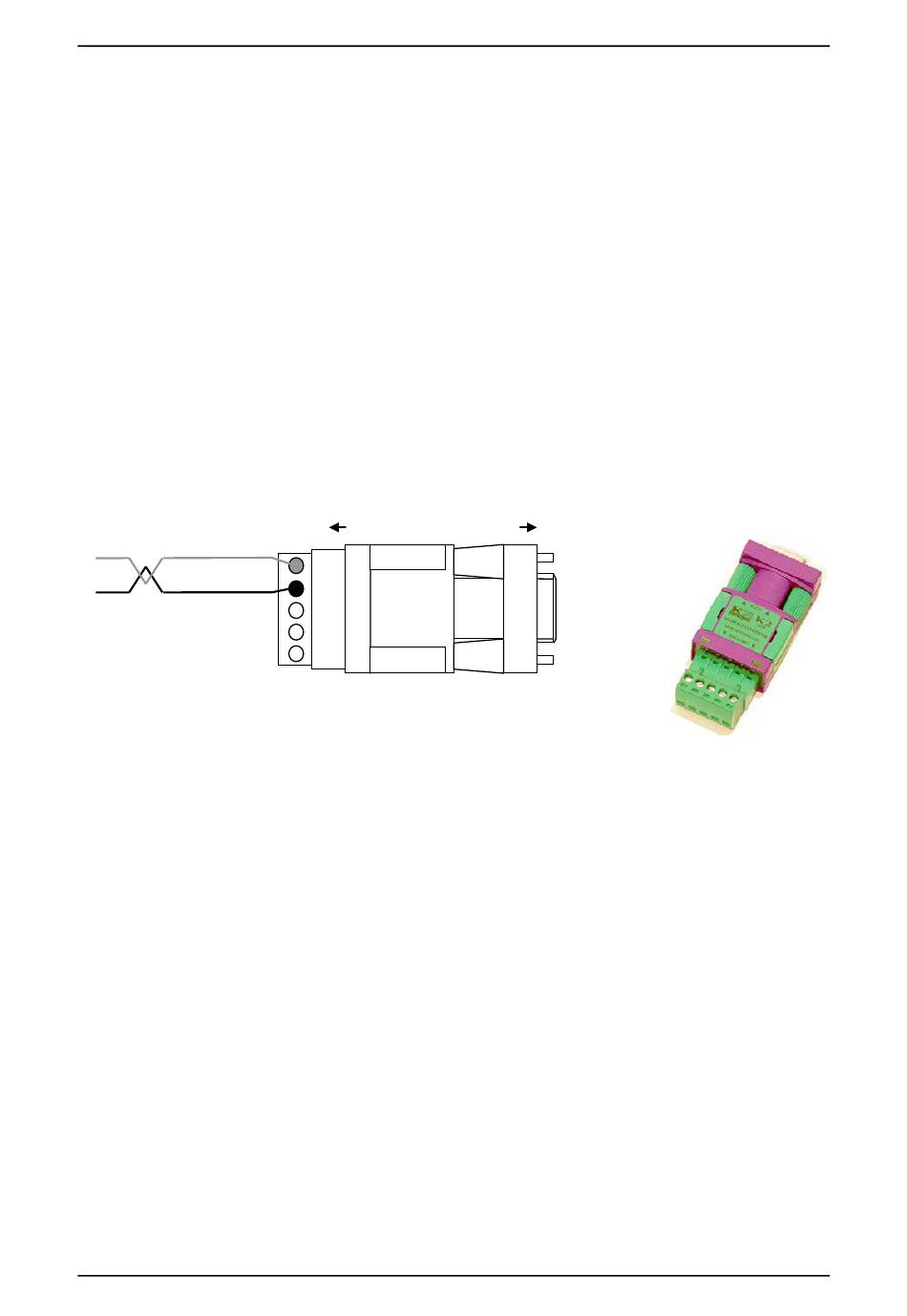

Abbildung 25: RS232/485-Wandleranschlüsse (0049B)
RS232-auf-RS485-Wandler – DIN-Schienenmontage (Artikelnr.
6.2
0049A)
Der von KK Systems hergestellte RS232-auf-RS485-Wandler eignet sich für die Verbindung
von bis zu 16 Sensoren in einem Netzwerk. Der Wandler besitzt eine Anschlussklemme für
die Drähte der Doppelleitungen RS485 A und B und kann dann direkt mit der seriellen
Schnittstelle eines PC verbunden werden.
RS485
RS232
1
2
3
4
5
Schalter 5 OFF
Schalter 6 OFF
Hydro-Mix VII Bedienungsanleitung HD0412de Version: 1.4.0 29
Mit seriellem
Port des
PC verbinden
Kapitel 3
