Kapitel 2
4 Sensoreinbau
Der Hydro-Mix VII wird mit Hilfe einer Montageplatte (Artikelnr. 0021), die an Boden oder
Seitenwand des Mischers angeschweißt wird, sowie dem Klemmring (Artikelnr. 0033) montiert.
Der Klemmring ermöglicht die korrekte Platzierung und die spätere Höhenausrichtung des Sensors.
Montageplatte
(Artikelnr.: 0021)
Klemmringbaugruppe
(Artikelnr.: 0033)
Loch schneiden und Montageplatte (Artikelnr. 0021) anbringen
4.1
Vor dem Anschweißen der Montageplatte muss ein Loch in den Mischer gebohrt werden.
Der empfohlene
Der Sensordurchmesser beträgt 108 mm. Nachdem eine Öffnung erstellt und die Passung geprüft
worden ist, kann nun die Montageplatte am Mischer angeschweißt werden. Vor dem Schweißen
ist der Sensor zu entfernen, damit die enthaltenen Schaltkreise nicht beschädigt werden.
20 Hydro-Mix VII Bedienungsanleitung HD0412de Version: 1.4.0
127-mm-Bohrung (5 Zoll)
für Montageplatte

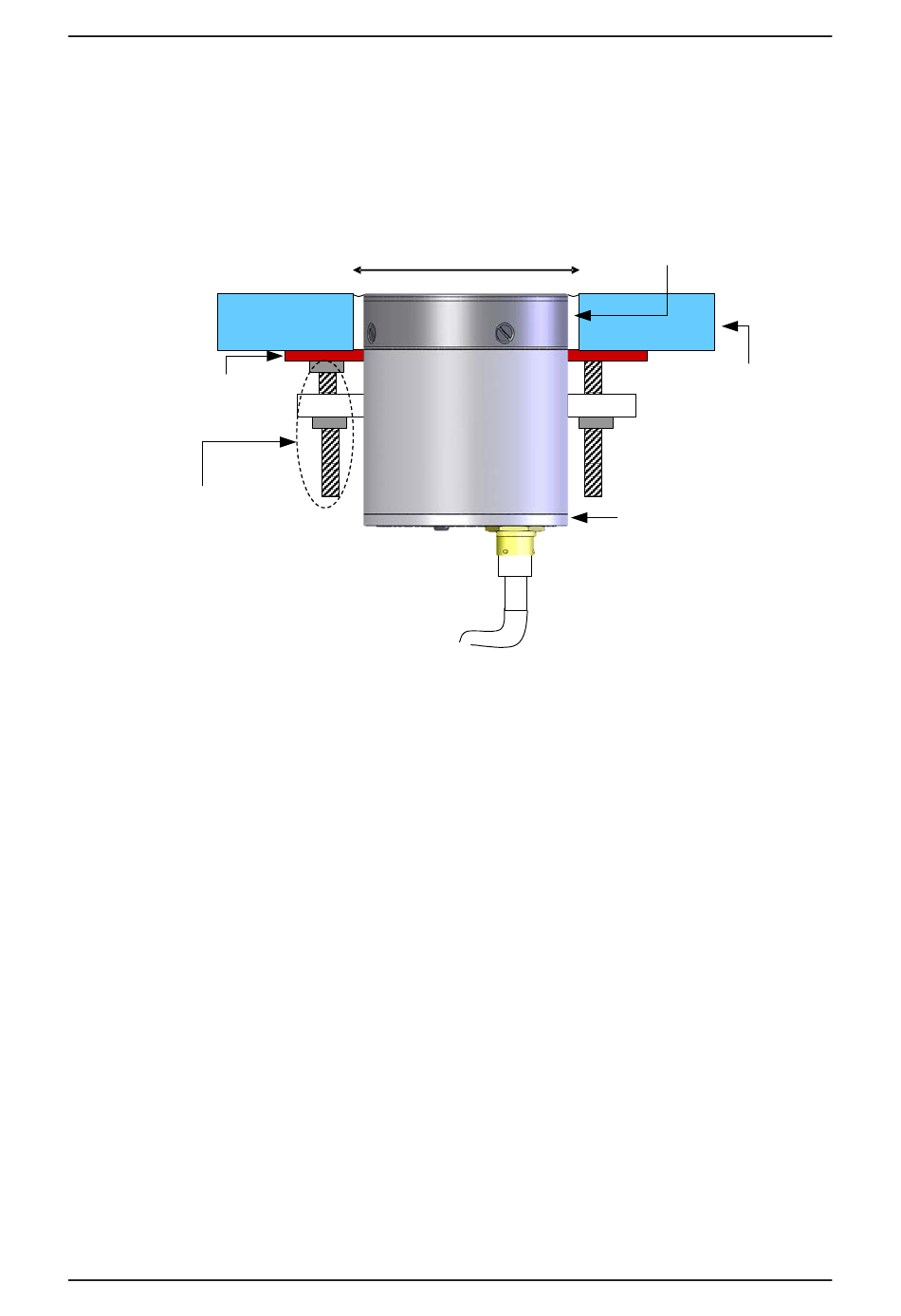

Abbildung 15: Sensoreinbau
Lochdurchmesser
beträgt
Lücke mit Sand oder
Silikondichtmittel verfüllen
oder -seitenwand
Hydro-Mix VII-Sensor
inklusive
der
Toleranz
Einbau
Mischerboden
127 mm.
