Einbau
Mischer für organische Materialien
2.6
2.6.1
Doppelwelle
Der Hydro-Mix sollte in der Stirnwand zwischen den beiden Wellen platziert werden. Der
Sensor sollte unterhalb der Wellen angebracht werden, damit die Keramikstirnplatte immer
vollständig bedeckt ist. Siehe Abbildung 9.

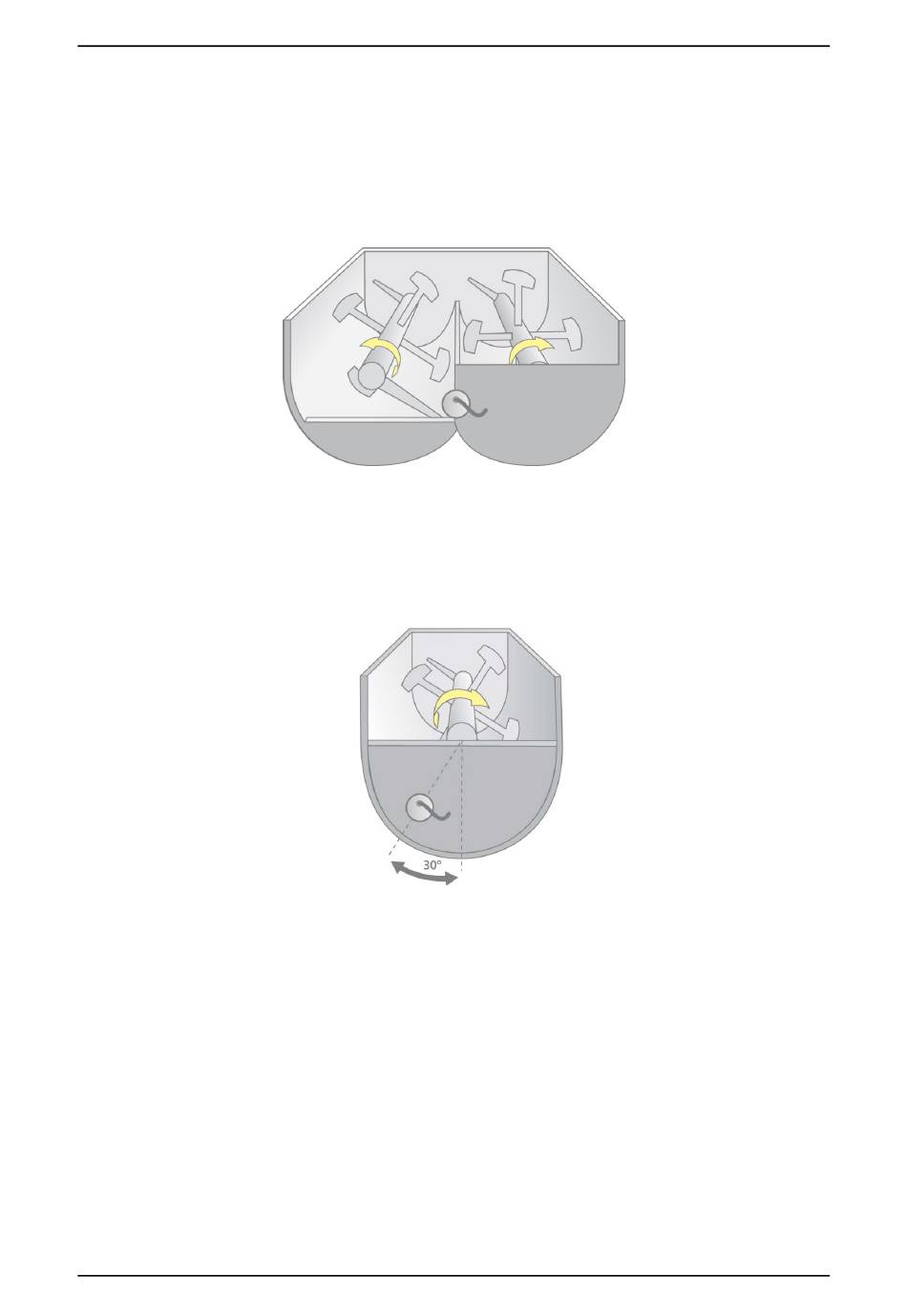

Abbildung 9: Hydro-Mix in einem Mischer für organische Materialien
2.6.2
Einzelwelle
Bei Einzelwellenmischern sollte der Sensor in der Stirnwand 30° aus der Mitte platziert
werden.
Abbildung 10:
Schneckenförderer
2.7
Der Hydro-Mix kann in einem Schneckenförderer verwendet werden. Er sollte 30° über der
Basis eingebaut werden. Dabei muss der Sensor so platziert werden, dass die
Keramikstirnplatte mit mindestens 100 mm Material bedeckt ist. Siehe Abbildung 11
Hydro-Mix in einem Einzelwellenmischer
Hydro-Mix VII Bedienungsanleitung HD0412de Version: 1.4.0 17
Kapitel 2
