Einbau
Klemmringbaugruppe am Sensor anbringen
4.2
Der Klemmring besteht aus folgenden
Teilen:
A.
3 x M10-Schraube
B.
6 x M10-Sicherungsmutter
(drei abgebildet)
C.
3 x selbsthemmende M10-Mutter
D.
3 x Unterlegscheibe
E.
2 x M8-Schraube
F.
3 x M10-Gewindebolzen
G.
Klemmring
Gewindebolzen (F)
Sicherungsmutter

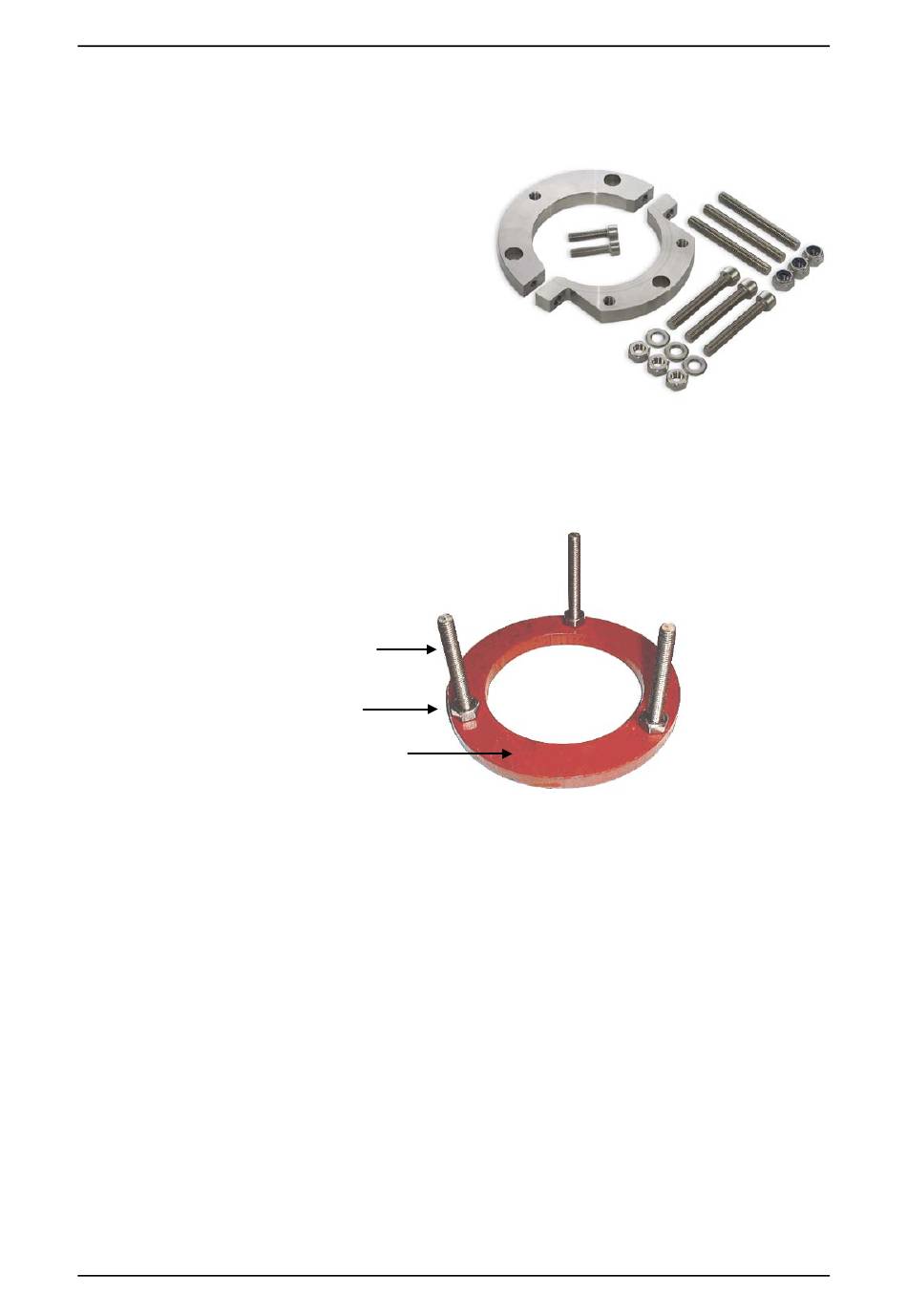

Abbildung 17: Zum Anbringen des Klemmrings vorbereitete Montageplatte
1.
Die drei Gewindebolzen (F) in die bereits an den Mischer geschweißte Montageplatte
einschrauben und mit den drei Sicherungsmuttern (B) sichern.
2.
Klemmring (G) mit den 2 M8-Schrauben (E) am Sensor befestigen. Klemmring so
platzieren, dass die Keramikoberfläche bündig am Boden bzw. an der Seitenwand
des Mischers ausgerichtet werden kann.
3.
Klemmring und Sensor auf die Gewindebolzen der Montageplatte schieben und
Sensor mit den selbsthemmenden Muttern (C) und Unterlegscheiben (D) so
positionieren, dass die Keramikscheibe mit dem Boden bzw. der Seitenwand des
Mischers bündig abschließt.
Abbildung 16: Klemmringkomponenten
Montageplatte
(Artikelnr. 0021)
Hydro-Mix VII Bedienungsanleitung HD0412de Version: 1.4.0 21
E
G
B
Kapitel 2
F
C
A
D
