Elektrischer Anschluss und Datenaustausch
3 RS485-Mehrfachverbindung
Über die serielle RS485-Schnittstelle können bis zu 16 Sensoren in einem Mehrfachnetzwerk
zusammengeschlossen werden. Alle Sensoren werden in einem wasserdichten Verteilerkasten
angeschlossen.
H
Abschirmung
Von
anderen
Sensoren
4 Hydro-Control IV-/Hydro-View-Verbindung
Für den Anschluss an einen Hydro-Control IV oder Hydro-View muss der Kompatibilitätsmodus
des Hydro-Mix VII aktiviert werden. Dazu wird dass Ausgangssignal mit Hydro-Com auf
„Compatibility" gesetzt – siehe Kapitel 4, „Konfiguration". Der mit dem Kabel gelieferte 500-Ohm-
Widerstand wird benötigt, um das analoge Stromausgangssignal in ein Spannungssignal zu
wandeln. Der Widerstand muss wie in Abbildung 22 gezeigt an den Hydro-Control IV oder Hydro-
View angeschlossen werden.
500-Ohm-
Widerstand
für 0–10 V

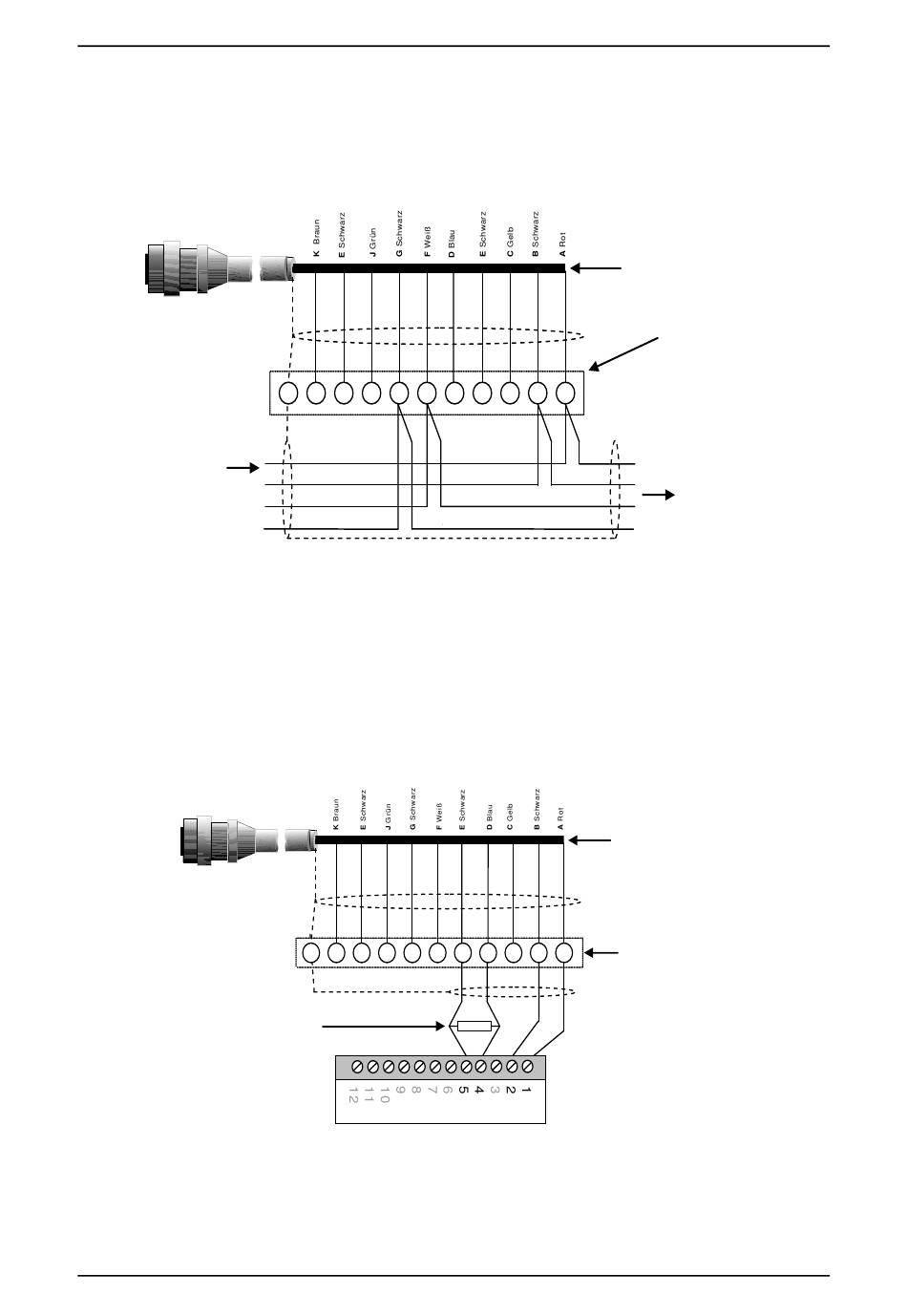

Abbildung 22: Anschluss an Hydro-Control IV oder Hydro-View
Abbildung 21: RS485-Mehrfachverbindung
H
Abschirmung
Leitstandschrank erden.
A
B
F
G
0975 Sensorkabel
mit verdrillten
Doppelleitungen
Hydro-Control IV- (HC04)
oder Hydro-View- (HV02)
Anschluss
Hydro-Mix VII Bedienungsanleitung HD0412de Version: 1.4.0 27
Kapitel 3
0975 Sensorkabel
mit verdrillten
Doppelleitungen
Verteilerkasten
Abschirmung nicht am
Zum PC
bzw. zur
Anlagen-
steuerung
Verteilerkasten
