Kapitel 2
30

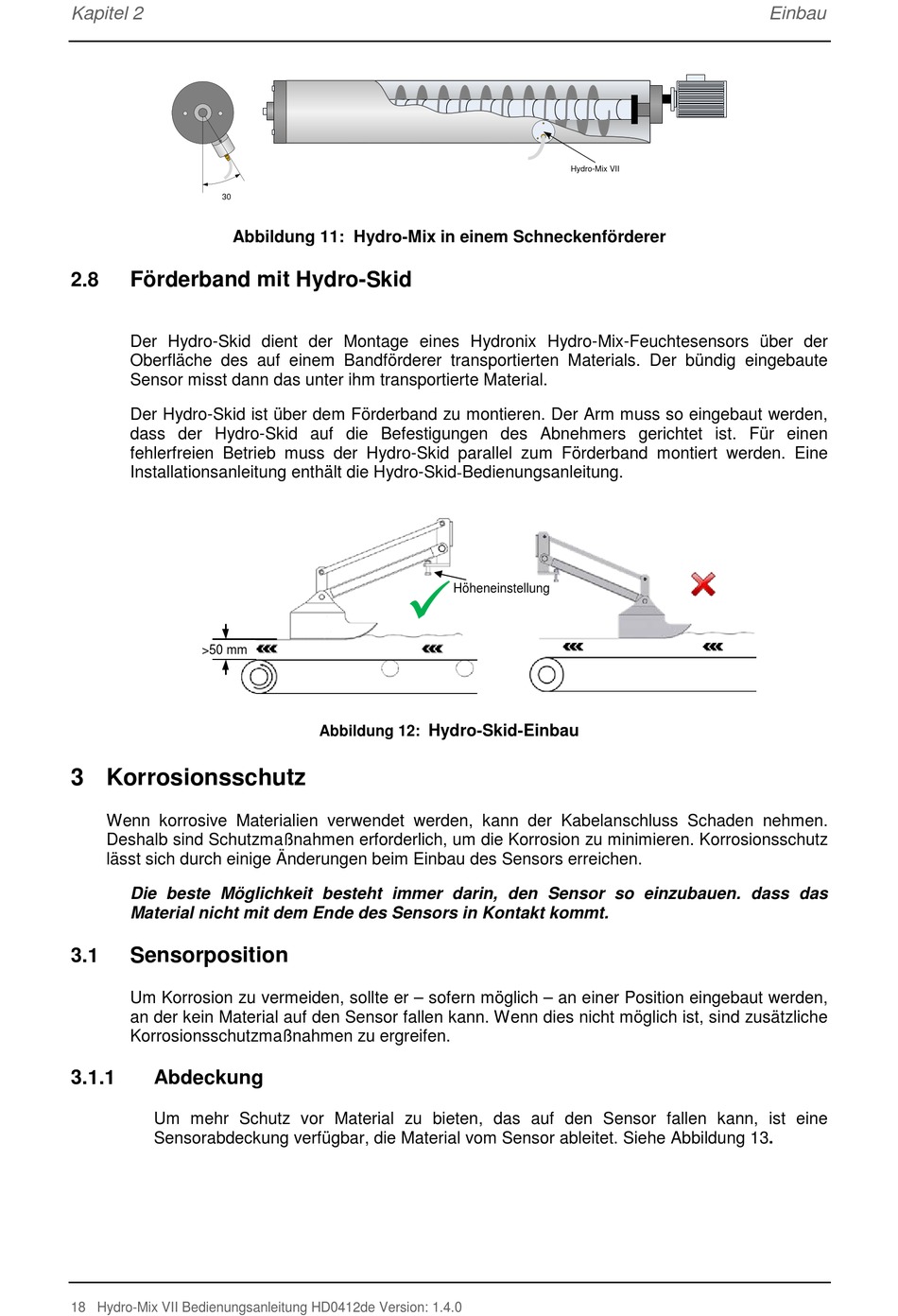

Abbildung 11: Hydro-Mix in einem Schneckenförderer
Förderband mit Hydro-Skid
2.8
Der Hydro-Skid dient der Montage eines Hydronix Hydro-Mix-Feuchtesensors über der
Oberfläche des auf einem Bandförderer transportierten Materials. Der bündig eingebaute
Sensor misst dann das unter ihm transportierte Material.
Der Hydro-Skid ist über dem Förderband zu montieren. Der Arm muss so eingebaut werden,
dass der Hydro-Skid auf die Befestigungen des Abnehmers gerichtet ist. Für einen
fehlerfreien Betrieb muss der Hydro-Skid parallel zum Förderband montiert werden. Eine
Installationsanleitung enthält die Hydro-Skid-Bedienungsanleitung.
>50 mm
3 Korrosionsschutz
Wenn korrosive Materialien verwendet werden, kann der Kabelanschluss Schaden nehmen.
Deshalb sind Schutzmaßnahmen erforderlich, um die Korrosion zu minimieren. Korrosionsschutz
lässt sich durch einige Änderungen beim Einbau des Sensors erreichen.
Die beste Möglichkeit besteht immer darin, den Sensor so einzubauen. dass das
Material nicht mit dem Ende des Sensors in Kontakt kommt.
Sensorposition
3.1
Um Korrosion zu vermeiden, sollte er – sofern möglich – an einer Position eingebaut werden,
an der kein Material auf den Sensor fallen kann. Wenn dies nicht möglich ist, sind zusätzliche
Korrosionsschutzmaßnahmen zu ergreifen.
3.1.1
Abdeckung
Um mehr Schutz vor Material zu bieten, das auf den Sensor fallen kann, ist eine
Sensorabdeckung verfügbar, die Material vom Sensor ableitet. Siehe Abbildung 13.
18 Hydro-Mix VII Bedienungsanleitung HD0412de Version: 1.4.0
ü
Höheneinstellung
Hydro-Skid-Einbau
Abbildung 12:
Hydro-Mix VII
Einbau
