Kapitel 2
Abbildung 7: : Sensorplatzierung im Horizontal- oder Bandmischer
Doppelwellenmischer
2.5
Der Sensor wird hier am besten in Bodennähe auf halber Länge des Horizontalmischers
platziert, d.h. in einem Winkel von etwa 30 Grad über dem Boden, damit sich kein Wasser
über der Sensoroberfläche ansammeln kann.
Der Sensor sollte an der stromaufwärtigen Seite des Mischers montiert werden. Ist dies
nicht möglich (weil z. B. die Mischerklappen diesen Bereich belegen), sollte der Einbau auf
der stromabwärtigen Seite erfolgen. Hinweise zum Einbau in gekrümmte Flächen finden
sich auf Seite 14.
Empfohlene Position stromaufwärts

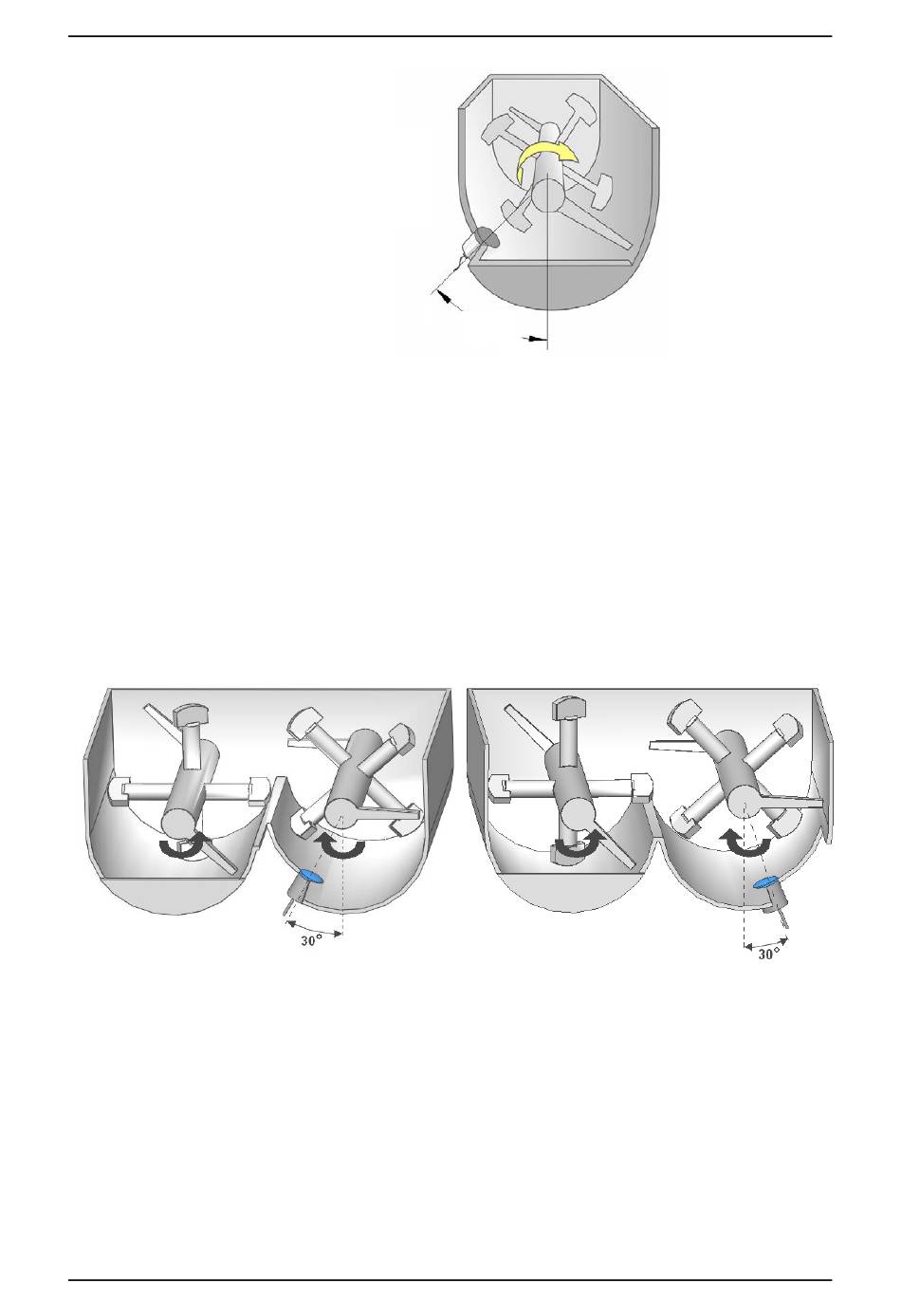

Abbildung 8: Sensorplatzierung im Horizontalmischer
16 Hydro-Mix VII Bedienungsanleitung HD0412de Version: 1.4.0
HINWEIS: Der Sensor
sollte stromaufwärts im
Mischer montiert werden.
30°
Alternative Position stromabwärts
Einbau
