ProDUKTBESCHrEIBUNG

3 Produktbeschreibung

3.1 Allgemeine Beschreibung

Die Safety PLC dient der Integration von Sicherheitsfunktionen in ein Steuerungssys-
tem. Der Kern der Safety PLC besteht aus zwei Mikroprozessoren, die die Sicherheits-
funktionen umsetzen und miteinander kommunizieren, um Prozessdaten auszutau-
schen und sich gegenseitig zu überwachen. Ein dritter Mikroprozessor verwaltet die
Kommunikation nach außen.
Als anreihbares Modul wird sie in ein KEB-I/O EtherCAT System eingebunden. Das Mo-
dul ist für die Montage auf einer Hutschiene in einem Schaltschrank ausgelegt.
1
2
3
4

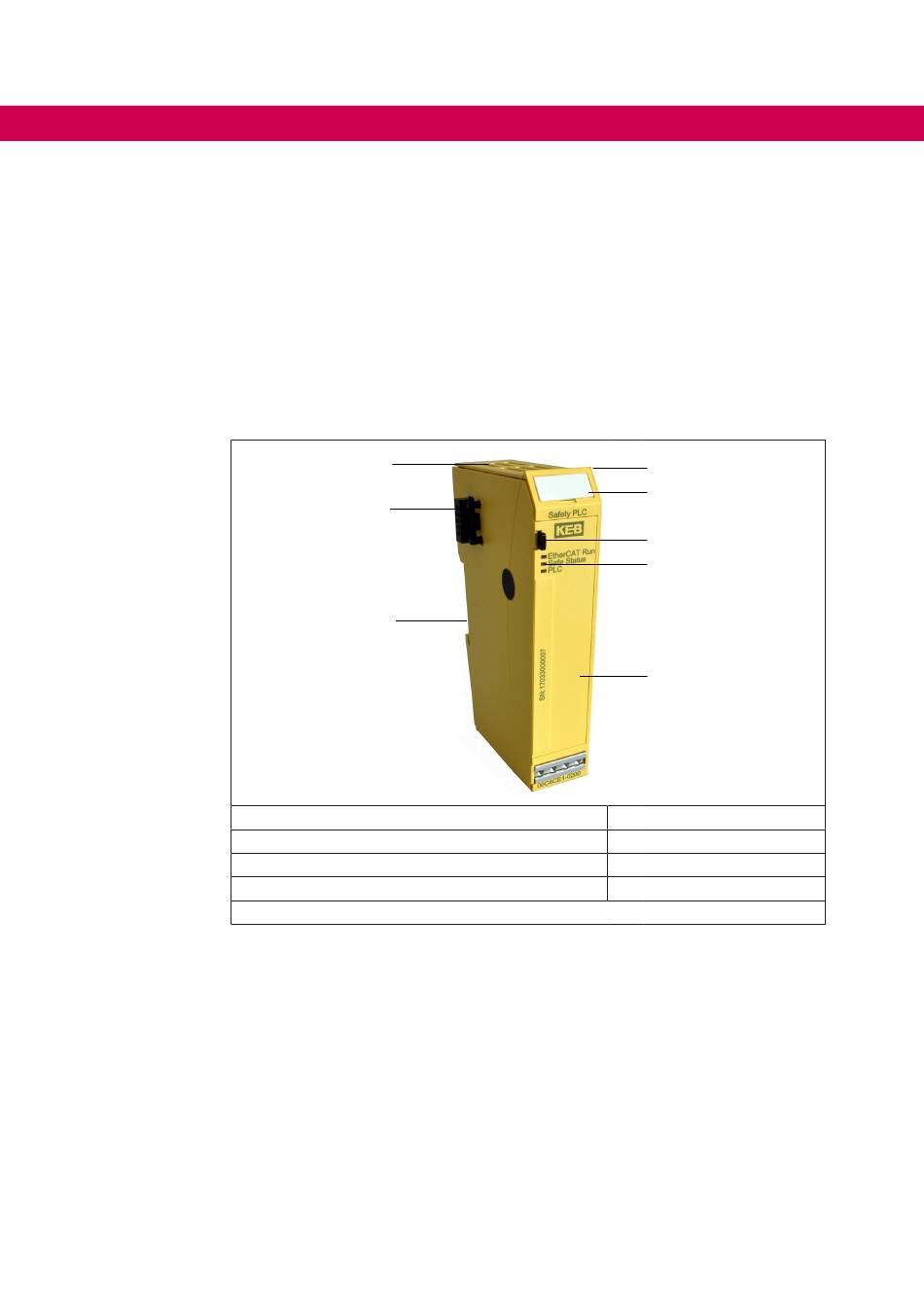

Abbildung 4:
Der Gehäuseträger besteht aus einem Aluminiumprofil mit integrierter Klemmvorrich-
tung für die Befestigung des Moduls auf einer 35 mm DIN-Hutschiene. Die Gehäuse-
wanne mit den Lichtleitern für die Statusanzeigen, die Seitenflächen und die Front sind
aus Kunststoff und umschließen das Modul.
22
1
2
3
Konvektionsschlitze
Modulverriegelung, E-Bus
Hutschienenbefestigung, Funktionserde
Griffkante

Safety PLC Modul

4
5
6
7
8
5 Kennzeichnungsclip
6 Entriegelungshebel
7 Status LEDs
8 Schirmanschluss
