INSTALLATIoN UND BETrIEB
6.1.1 Einbaulage
Das Gerät ist für die Montage auf einer Tragschiene (nach DIN EN 50022, 35 x 7,5 mm)
bestimmt. Die Tragschiene wird waagerecht montiert, die Status-LEDs des Moduls wei-
sen nach vorn.
Um eine ausreichende Belüftung durch die Konvektionsschlitze des Moduls zu gewähr-
leisten, darf der Mindestabstand von 20 mm nach oben und 35 mm nach unten zu be-
nachbarten Geräten und Schaltschrankflächen nicht unterschritten werden. Der seitliche
Abstand zu Fremdgeräten und Schaltschrankflächen darf 20 mm nicht unterschreiten.

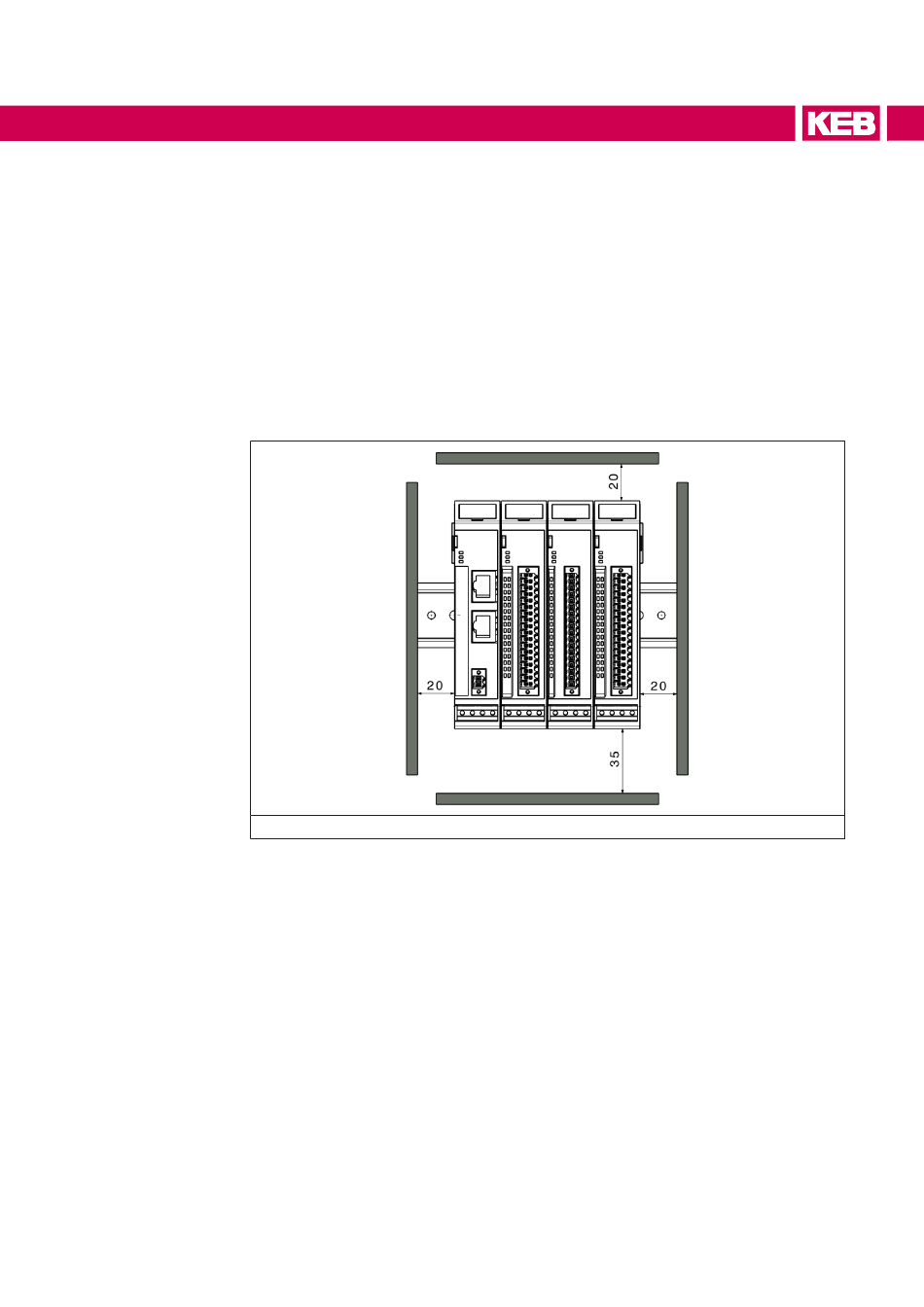

Abbildung 10: Einbaulage und Mindestabstände in mm
6.1.2 E-Bus Stecker und Modulverriegelung
An den Seitenflächen des Safety PLC Moduls befinden sich die Systemstecker und die
Modulverriegelung. Diese Steckkontakte verbinden die Module untereinander. Sie ver-
sorgen die Elektronik im Modul und übertragen die EtherCAT-Signale. Am letzten Modul
auf der rechten Seite der Klemmeneinheit bleibt die Modulbus Steckverbindung mit der
mitgelieferten Endkappe gegen Verunreinigungen verschlossen.
Die integrierte Modulverriegelung verhindert ungewolltes Trennen der Module bei me-
chanischer Belastung oder Vibration.
