INSTALLATION
3.3.3 Rohre des Mess- und Prüfmediums anschließen
3.3.4 Gehäusespülung anschließen (wenn gewünscht)
16
B E T R I E B S A N L E I T U N G | MCS300P
Der fachgerechte Anschluss der Rohre des Messmediums sowie die Versorgung mit
Null- und Prüfmedium liegen in der Verantwortung des Betreibers.
Informationen  Betriebsanleitung der angeschlossenen Küvette.

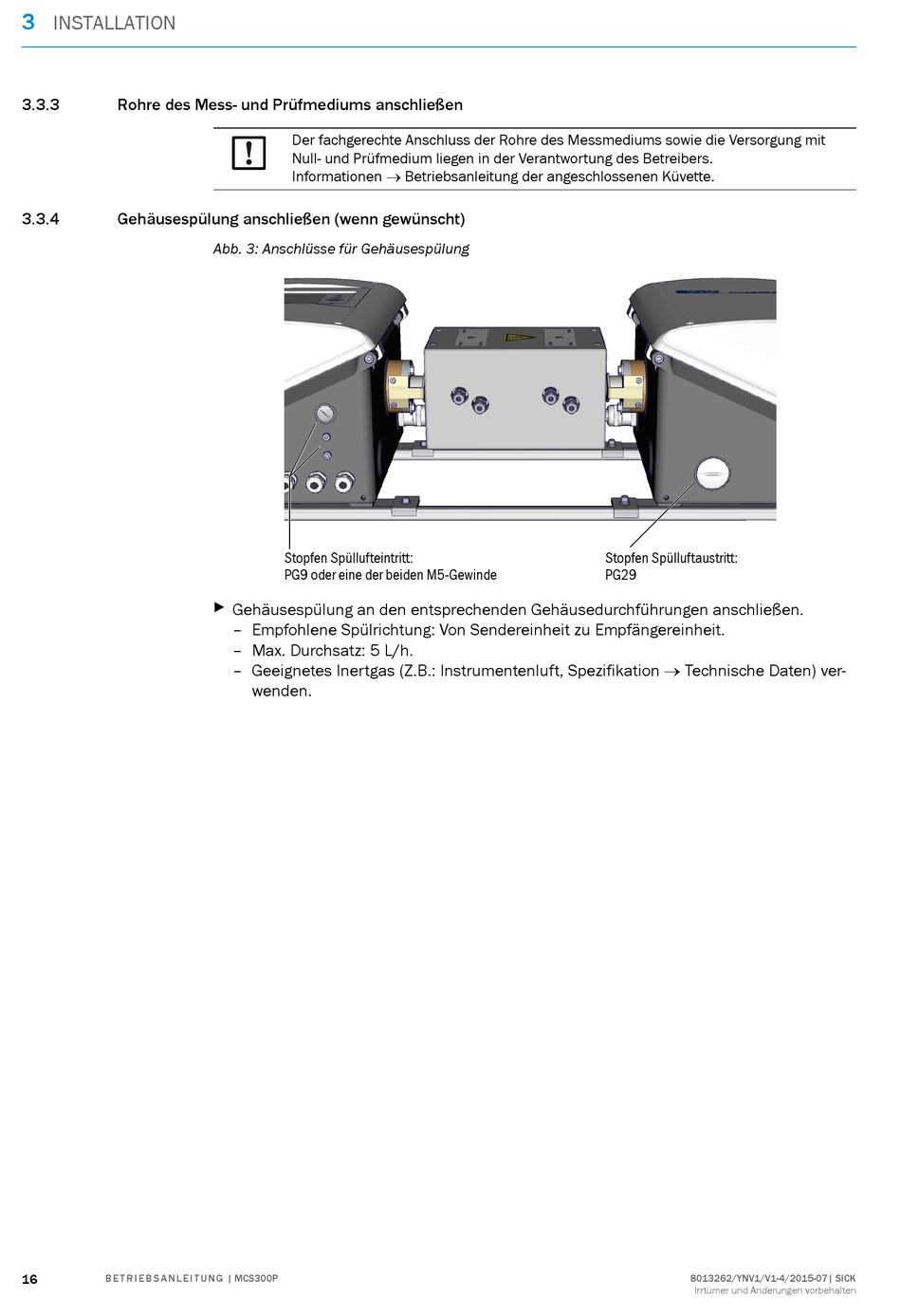

Abb. 3: Anschlüsse für Gehäusespülung
Stopfen Spüllufteintritt:
PG9 oder eine der beiden M5-Gewinde
▸
Gehäusespülung an den entsprechenden Gehäusedurchführungen anschließen.
– Empfohlene Spülrichtung: Von Sendereinheit zu Empfängereinheit.
– Max. Durchsatz: 5 L/h.
– Geeignetes Inertgas (Z.B.: Instrumentenluft, Spezifikation  Technische Daten) ver-
wenden.
Stopfen Spülluftaustritt:
PG29
