SICK ZIRKOR302 E Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. SICK Anleitungen
  4. Analyseinstrumente
  5. ZIRKOR302 E
  6. Betriebsanleitung

SICK ZIRKOR302 E Betriebsanleitung

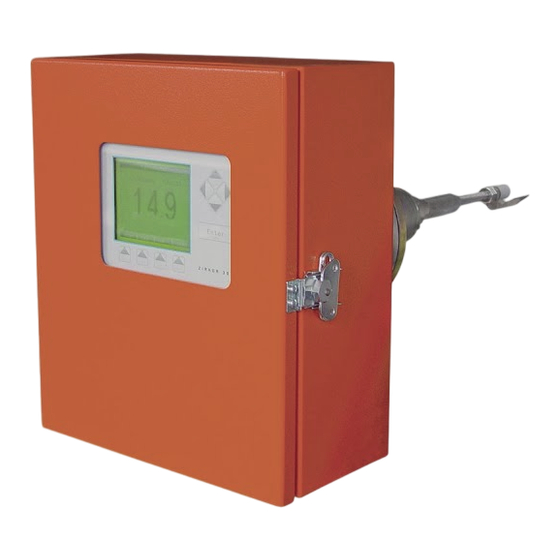

Sauerstoffanalysator mit ejektor
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
ZIRKOR302 E
Sauerstoffanalysator
mit Ejektor
Installation
Inbetriebnahme und Bedienung
Wartung
B E T R I E B S A N L E I T U N G
