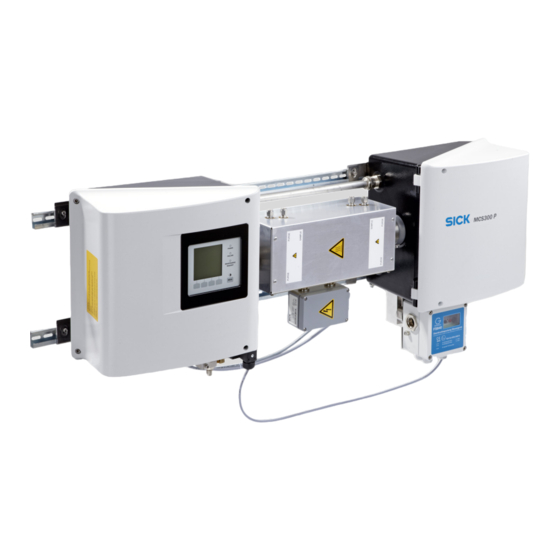

SICK MCS300P Ex Betriebsanleitung
Mehrkomponenten-analysesystem
Vorschau ausblenden
Andere Handbücher für MCS300P Ex:
- Betriebsanleitung (84 Seiten) ,
- Betriebsanleitung (68 Seiten)
Verwandte Anleitungen für SICK MCS300P Ex
Inhaltszusammenfassung für SICK MCS300P Ex

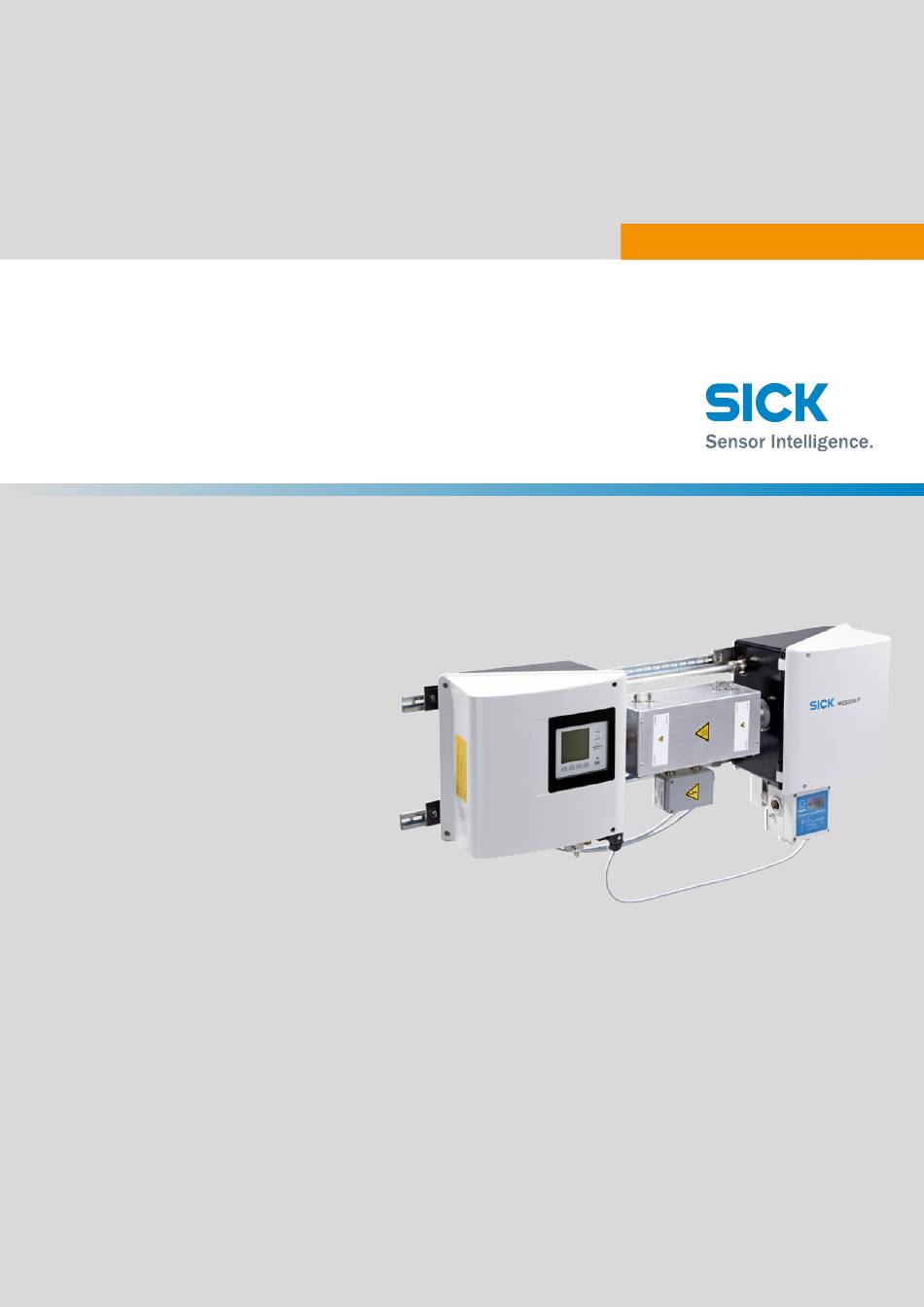

- Seite 1 Titelseite MMMBETRIEBSANLEITUNG MMMI B E T R I E B S A N L E I T U N G MCS300P Ex Mehrkomponenten-Analysesystem...
-
Seite 2: Rechtliche Hinweise
© SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 3: Inhaltsverzeichnis
Rohre des Mess- und Prüfgases anschließen ......23 3.4.5 Zündschutzgas anschließen............23 3.4.6 Zündschutzgas zuführen ..............24 3.4.7 Zündschutzgas ableiten ...............24 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... - Seite 4 Parametrierung/Anzeige .............. 51 5.6.2 Parametrierung/Reset ..............53 Außerbetriebnahme ................54 Außerbetriebnahme..................54 Entsorgung ....................55 B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten...
- Seite 5 9.4.3 Einstellung des Überdruckkapselungssystems für ATEX-2G ..81 9.4.4 Einstellung des Überdruckkapselungssystems für ATEX-3G ..82 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten...
- Seite 6 10.1 Ex-Zulassungen..................... 83 10.1.1 ATEX ....................83 10.1.2 IECEx ..................... 83 10.1.3 TR CU Zertifizierung..............84 B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten...
-
Seite 7: Wichtige Hinweise
Hinweis zur Beschaffenheit des Produktes in Bezug auf Explosionsschutz Wichtige technische Information für dieses Produkt Wichtige Information zu elektrischen oder elektronischen Funktionen 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 8: Wichtigster Hinweis
MCS300P Ex geleitet (extraktive Messung). 1.3.2 Einsatzort MCS300P Ex ist zum Betrieb in Räumen bestimmt. B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 9: Betrieb In Explosionsgefährdeten Bereichen
Weitere Informationen zur Messung brennbarer und explosionsfähiger Gase: siehe „Explosionsschutz entsprechend ATEX/IECEx“, Seite 15 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 10: Verantwortung Des Anwenders
Aufbewahren der Dokumente Diese Betriebsanleitung: ▸ Zum Nachschlagen bereithalten. ▸ An neue Besitzer weitergeben. B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 11: Zusätzliche Dokumentationen/Informationen
Zu den individuellen Eigenschaften gehören z.B.: Messkomponenten und Messbereiche ● Zusatzausstattungen (Optionen) ● Grundeinstellungen ● 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 12: Produktbeschreibung
II 2G Ex pxb IIC T4 Gb Versorgungsspannung Aufgenommene Leistung Nummer der überwachenden Stelle B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 13: Eigenschaften Des Mcs300P Ex
SICK-Ex-Küvette Empfängereinheit mit Bedienkonsole für Analysator (applikationsabhängig) Proportional-Ventil Ex-Steuergerät FS850S für Zündschutzgasversorgung der Überdruckkapselung 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 14: Funktion
Messgasdruck und Messgastemperatur können über externe Sensoren erfasst werden, deren Signale in das MCS300P Ex eingespeist und dort verrechnet werden. B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK... -
Seite 15: Explosionsschutz Entsprechend Atex/Iecex
Jedes Gerät ist ATEX und IECEx gekennzeichnet. Im Folgenden werden zur Vereinfachung jeweils nur die ATEX-Begriffe genannt. 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 16: Funktion Der Überdruckkapselung
Das Ex-Steuergerät FS840 schaltet ein Alarmsignal an, wenn die Überdruckkapselung nicht im korrekten Betriebszustand ist (Störungsfall). B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 17: Interne Temperaturüberwachung
Bei Verwendung einer geeigneten SICK-Ex-Küvette ist das MCS300P Ex zur Messung brennbarer und gelegentlich explosionsfähiger Gase (entsprechend Zone 1) geeignet. 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 18: Arbeitsweise
SOPAS ET läuft auf einem externen Computer, der über die Ethernetschnittstelle an das MCS300P Ex angeschlossen wird. B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 19: Montage Und Elektrische Installation
Stellen Sie vor dem Transport sicher, dass Hindernisse, die zu Stürzen und Kollisio- nen führen können, aus dem Weg geräumt werden. 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 20: Hinweise Zur Installation In Explosionsgefährdeten Bereichen
Bei Einsatz des MCS300P Ex in explosionsgefährdeten Bereichen: Ausschließlich eine SICK-Ex-Küvette mit geeigneter ATEX/IECEx-Kategorie und geeig- neter Temperaturklasse verwenden. B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 21: Übersicht Über Die Montageschritte
„Signalleitungen anschließen“, Seite 27 Für Option „Modbus“: siehe „Ethernet für Modbus anschließen“, Ethernet-Verbindung herstellen. Seite 32 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 22: Montage
Die Empfängereinheit nur lose anschrauben, sodass Spielraum für den Temperaturaus- gleich bleibt (4 Befestigungswinkel und Tellerfedern). B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 23: Ex-Leistungsrelais Und Ex-Schnittstellenrelais Montieren
Zündschutzgas Austritt: Gewinde G 3/8“ oder Gehäuse 3G: Gewinde G " Schlauchanschluss für 8-mm-Durchmesser 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 24: Zündschutzgas Zuführen
▸ Sicherstellen, dass das Zündschutzgas ungehindert, d.h. gegen Atmosphärendruck, aus dem Zündschutzgas-Austritt ausströmen kann. B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 25: Elektrische Installation
Es muss gewährleistet sein, dass während Installation und Wartungsarbeiten die Schutzerdung zu den betroffenen Geräten bzw. Leitungen gemäß EN 61010-1 herge- stellt ist. 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 26: Signal-Anschlüsse In Der Sendeeinheit
(siehe „Vor Öffnen des Geräte-Gehäuses beachten“, Seite 57) beachten. 4 Schrauben (Innensechskant 5 mm) lösen. Deckel aufklappen. B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 27: Signalleitungen Anschließen
Klemmhülse gasdicht verschrauben leitung freilegen und kürzen. überdeckt (≈ 2 mm). (siehe Seite 25). 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 28: Sendeeinheit Schließen
[1] G = Erdung Gehäuse Darstellung ohne Zündschutzgasversorgung 3.5.1.5 Sendeeinheit schließen ▸ Sendeeinheit schließen und verschrauben. B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 29: Ex-Peripherie Anschließen (Bei Mcs300P Ex Kategorie 3G)
Anschluss des Ex-Leistungsrelais SR853 siehe „Ex-Peripherie anschließen (bei MCS300P Ex Kategorie 2G)“, Seite 30 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 30: Ex-Peripherie Anschließen (Bei Mcs300P Ex Kategorie 2G)
→ Handbuch Überdruckkapselung F850S → Handbuch Ex-Relais SR852 (Schnittstellenrelais) → Handbuch Ex-Relais SR853 (Leistungsrelais) B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 31: Potenzialausgleich Anschließen
Abb. 13: Potenzialausgleich anschließen (am Beispiel mit Ex-Steuergerät FS850S) 4 Anschlüsse für Potenzialausgleich 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 32: Ethernet Für Modbus Anschließen
6 Anschlussmodul und Elektronikkarte mit der kurzen Ethernet- leitung verbinden. Abb. 14: Ethernetanschluss Kurzes Ethernetleitung Anschlussmodul Hutschienen-Adapter Ethernetleitung Leitungsverschraubung für Ethernetleitung B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... - Seite 33 Das Oberteil auf das Unterteil setzen. Beide Teile zusammenpressen (geeignetes Werkzeug verwenden). ▸ Schirmkontakt anpressen. 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten...
-
Seite 34: Bedienung
7 Taste „MEAS“ (siehe „Tastenbelegung“, Seite Seite 8 Funktionstaste (siehe „Tastenbelegung“, Seite 4 Menünummer B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 35: Tastenbelegung
„Diagnose/Fehlermeldungen und Taste Diag“, Seite Liste der Fehlermeldungen siehe „Fehlermeldungen und mögliche Ursachen“, Seite 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 36: Status Und Klassifizierung
[3] Siehe SOPAS ET im Menü „Digitale Ausgänge”. [4] Letzter gültiger Messwert wird gehalten. B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 37: Mcs300P Ex In Betrieb Nehmen
Nach ausreichender Einlaufphase des Gerätes (mind. 4 Stunden) einen neuen Nullpunkt setzen (siehe „Justage“, Seite 44). Siehe auch Systemdokumentation. 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 38: Messwertanzeigen
Anzeige von jeweils 2 Messwerten im Balkenformat. Intervall der Aktualisierung: 1 Sekunde ▸ Parametrierung der Anzeigebereiche siehe „Zeitachse“, Seite 52 B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 39: Messwertanzeige „Linien-Diagramm
Die Passwortebene bleibt 30 Minuten lang (Voreinstellung) gültig. ● Das Passwort und die Gültigkeitsdauer können in SOPAS ET geändert werden. 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 40: Menüs
Skalierung 1 … 8 4.1.2 Skalierung 9 … 16 4.1.3 Zeitachse Reset 4.2.1 Nulldrift 4.2.2 Referenzenergie B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 41: Hauptmenü
2 aus – Statuszeile: „Status: Wartung“. ▸ Das Wartungssignal wird zurückgesetzt. /Wart/Sig Back Enter 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 42: Wartung/Betriebszustände
▸ Danach Messbetrieb wieder einschalten: - „Messen“ drücken. Back - Wartungssignal ausschalten (siehe „Wartung/Wartungssignal“, Seite 41). B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 43: Wartung/Hardware Reset
Die LED „MAINTENANCE REQUEST“ erlischt. 1 Reset Meldungen ▸ Fehlermeldungen zurücksetzen. /Wart/ResetMg Back Enter 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 44: Justage
6 „Back“ drücken, um das Menü zu verlassen. 7 Wartungssignal zurücksetzen. /Jus/manl/null Back (Menü Referenzpunkt entsprechend) B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 45: Justage/Automatisch
„Startzeiten“, Seite 48 3 Startzeiten 1 - 8 4 Startzeiten 9 - 16 /Jus/par Back Enter 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... - Seite 46 3 Komp.3 /Jus/Par/Konz Back Enter Status: Wartung 2.3.1.1 Komp.1 263,5 ppm /Jus/Par/Konz/1 Back Save B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten...
- Seite 47 1,0480 4 Komp.2_F /Jus/Par/Fakt Back Enter Status: Wartung 2.3.2.1 Komp.1_M 1,1050 /Jus/Par/Fakt/1 Back Save 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten...
-
Seite 48: Diagnose
3 Geräte-Info siehe „Diagnose/Fehlermeldungen und Taste Diag“, Seite 50 4 Fehlermeldungen /Diag Back Enter B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 49: Diagnose/Kontrollwerte
In diesem Menü werden die Verstärkerstufen der Messkomponenten angezeigt. Die Verstärkerstufen dienen dem SICK-Kundendienst zur Information. 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 50: Intensität
Fehlerursache (Fehlernummer und Klartext) /Diag/Fehl ● (Liste der Meldungen siehe „Fehlermeldungen und mögliche Ursa- Back chen“, Seite B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 51: Parametrierung
2 Skalierung 9 - 16 siehe „Zeitachse“, Seite 52 3 Zeitachse /Para/Anz Back Enter 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 52: Skalierung
15 Minuten ▸ Endwert der Zeitachse (vorgegebene Zeiten) 30 Minuten 60 Minuten /Para/Anz/Zeita Back B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 53: Parametrierung/Reset
Sie sich sicher sind, dass Sie die Werte zurücksetzen wollen. /Para/Anz Back ▸ Drift zurücksetzen 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 54: Außerbetriebnahme
Wenn beheizte Baugruppen angeschlossen sind: Diese Baugruppen vom Netz trennen. Ggf. Flüssigkeit aus Küvette entfernen und Küvette trocknen lassen. B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK... -
Seite 55: Entsorgung
Messgaswege: Giftige Stoffe des Messgases könnten an weichen Werkstoffen des ● Gaswegs (z.B. Schläuche, O-Ringe) anhaften oder darin eingedrungen sein. 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 56: Instandhaltung
[3] Entfällt bei Geräten mit automatischer Nullpunktjustage (siehe Systemdokumentation) [4] Option. Siehe Systemdokumentation [5] Empfehlung B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 57: Funktionstest Des Überdruckkapselungssystems
Gerätegehäuse visuell prüfen ● – Trocken – Korrosion – Ungewöhnlicher Geruch – Ungewöhnliche Geräusche 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 58: Null- Und Prüfgasaufgabe
– Oder im Menü „Justage/manuell“, Seite 44 bzw. im entsprechenden Menü in SOPAS ET B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 59: Trockenmittelpatrone Prüfen/Erneuern
Trockenmittelpatrone erneuern. Erneuern der Trockenmittelpatronen: a) Trockenmittelpatrone mit Schlüssel herausschrauben. b) Neue Trockenmittelpatrone einschrauben. 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... - Seite 60 Dabei saubere Dichtflächen und korrekten Sitz der Dichtungen achten. MCS300P Ex wieder in Betrieb nehmen („MCS300P Ex in Betrieb nehmen“, Seite 37). B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten...
-
Seite 61: Küvette Demontieren/Montieren
Position der Küvette mit einer Strichmarkierung am Küvettenflansch und am Gehäuse- flansch markieren. Alle Rohre von der Küvette abnehmen. 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... - Seite 62 Informationen zu Arbeiten an der Küvette bzw. der Küvettenheizung: Betriebsanleitung der Küvette und Systemdokumentation. → B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten...
- Seite 63 Senderseite entsprechend. 4 Befestigungswinkel mit Tellerfedern an Empfängereinheit Verschraubung des Verbindungsrohrs wieder anziehen. Drehmomente: 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten...
- Seite 64 Falls doch: Referenzenergie zurücksetzen (siehe Menü: Reset/Referenzenergie). Justage des Nullpunkts und des Referenzpunkts durchführen (siehe Menü Justage). B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten...
-
Seite 65: Störungen Beseitigen
Weitere Informationen zu den Bedien- und Anzeigeelementen siehe „Bedien- und Anzei- geelemente“, Seite 34 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 66: Ausfall Der Heizung
Gehäuse der Sender- oder Empfängereinheit sprechend siehe „Schrauben der Empfängerein- undicht heit“, Seite 59). B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 67: Sicherungen
Die Sicherungswerte sind versorgungsspannungsabhängig. ▸ Nur Sicherungen mit korrektem Sicherungswerten verwenden. Sendeeinheit schließen. Auf Gasdichtheit achten. 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 68: Leds Auf Platine
Wenn keine LED leuchtet: Sicherung „Netzteil“ prüfen (siehe „Sicherungen“, Seite 67). Abb. 24: Position der LEDs LEDs B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 69: Fehlermeldungen Und Mögliche Ursachen
[1] Diese Tabelle enthält auch Lösungsvorschläge, die nur durch speziell geschultes Personal bearbeitet werden können. 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... - Seite 70 [1] Diese Tabelle enthält auch Lösungsvorschläge, die nur durch speziell geschultes Personal bearbeitet werden können. B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten...
- Seite 71 E100 Mediumfluss zu hoch/gering E101 Messwert zu hoch/gering E102 Auswertung unsicher E103 Auswertung unsicher 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten...
-
Seite 72: Spezifikationen
Die Ausstattung des MCS300P Ex ist applikationsabhängig. Entnehmen Sie die vorhandene Ausstattung der dem MCS300P Ex beiliegenden Systemdokumentation. B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 73: Abmessungen Und Bohrbild
1 * M20x1,5 für Ø 10 … 14 mm (0.4 … 0.55 in) 13,4 13,4 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... - Seite 74 45 (99) PGK75 Ex 949 (37.4) 1730 (68.1) 1250 (49.2) 1675 (65.9) 50 (110) B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten...
- Seite 75 Die Maße 246,5 und 155,7 des Ex-Steuergerätes 155,7 gelten für FS840 und FS850S (Maximalmaß) 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten...
- Seite 76 51 (112) PGK75 Ex 949 (37.4) 1730 (68.1) 1212 (47.7) 1219 (48.0) 56 (123) B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten...
-
Seite 77: Messwerterfassung
–20 … +60 °C (-5 … +140 °F) Relative Luftfeuchte Max. 80 % (nicht kondensierend) 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 78: Schnittstellen Und Protokolle
Leitungsquerschnitte Heizungen externer Baugruppen: AWG24-12 PT100 externer Baugruppen: AWG26-15 PT100 4 Anschlüsse für PT100 B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 79: Anschlussklemmen
28…16 flexibel mit Aderendhülsen 0,25…1,5 26…16 0,22...0,25 flexibel mit Aderendhülsen mit Isolierkragen 0,25…0,5 26…20 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 80: Drehmomente
2450 2000 2800 3400 1080 1440 2600 3700 4300 1330 1780 3400 4800 5600 B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... -
Seite 81: Parameter Für Überdruckkapselungssystem
Solldruck im Gehäuse: 2 mbar (0.03 psi) (relativ) Meldedruck: 1,5 mbar (0.022 psi) (relativ) 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten... -
Seite 82: Einstellung Des Überdruckkapselungssystems Für Atex-3G
18.0 mbar (0.26 psi) (relativ) Maximale Bypasszeit: [1] Sicherheitsfaktor: 1.25 [2] Mindest-Vordruck (längere Spülzeit) B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... - Seite 83 Ex II 3G Ex pzc IIC T4 Gc bzw. ● Ex II 3G Ex pzc IIC T3 Gc ● 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten...
-
Seite 84: Anhang
«Х», die in der technischen Dokumentation für Zubehör in explosionsgeschützter Ausfüh- rung angegeben sind. B E T R I E B S A N L E I T U N G | MCS300P Ex 8013740/1E1Y/V1-8/2022-02| SICK Irrtümer und Änderungen vorbehalten... - Seite 85 Einheitliche Kennzeichnung für den Warenverkehr innerhalb der Mitgliedstaaten der Zoll- ● union gemäß Punkt 1 Art. 7 TR CU 012/2011 Herstelldatum ● 8013740/1E1Y/V1-8/2022-02| SICK B E T R I E B S A N L E I T U N G | MCS300P Ex Irrtümer und Änderungen vorbehalten...
- Seite 86 Phone +7 495 283 09 90 E-Mail info@sick.com E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com...
