3.5.1
Allgemeine Hinweise
3.5.2
I/O-Schnittstellen (Option) anschließen
8012706/ZVF0/V2-1/2018-02 | SICK
Irrtümer und Änderungen vorbehalten
VORSICHT: Gefahren durch elektrische Spannungen
Die im folgenden beschriebenen Arbeiten ausschließlich von Elektro-Fachkräften
durchführen lassen, die mit den möglichen Gefahren vertraut sind.
HINWEIS:
Bevor Signalanschlüsse hergestellt werden (auch bei Steckverbindungen):
GM32 und angeschlossene Geräte spannungsfrei schalten.
Sonst kann die interne Elektronik beschädigt werden.
!▸
Stromversorgungskabel nicht unmittelbar neben Signalkabeln verlegen.
Datenleitungen durch die M-Verschraubungen führen.
Datenleitung anschließen.
Beschreibung der I/O-Module
 Betriebsanleitung „Modulares System I/O".

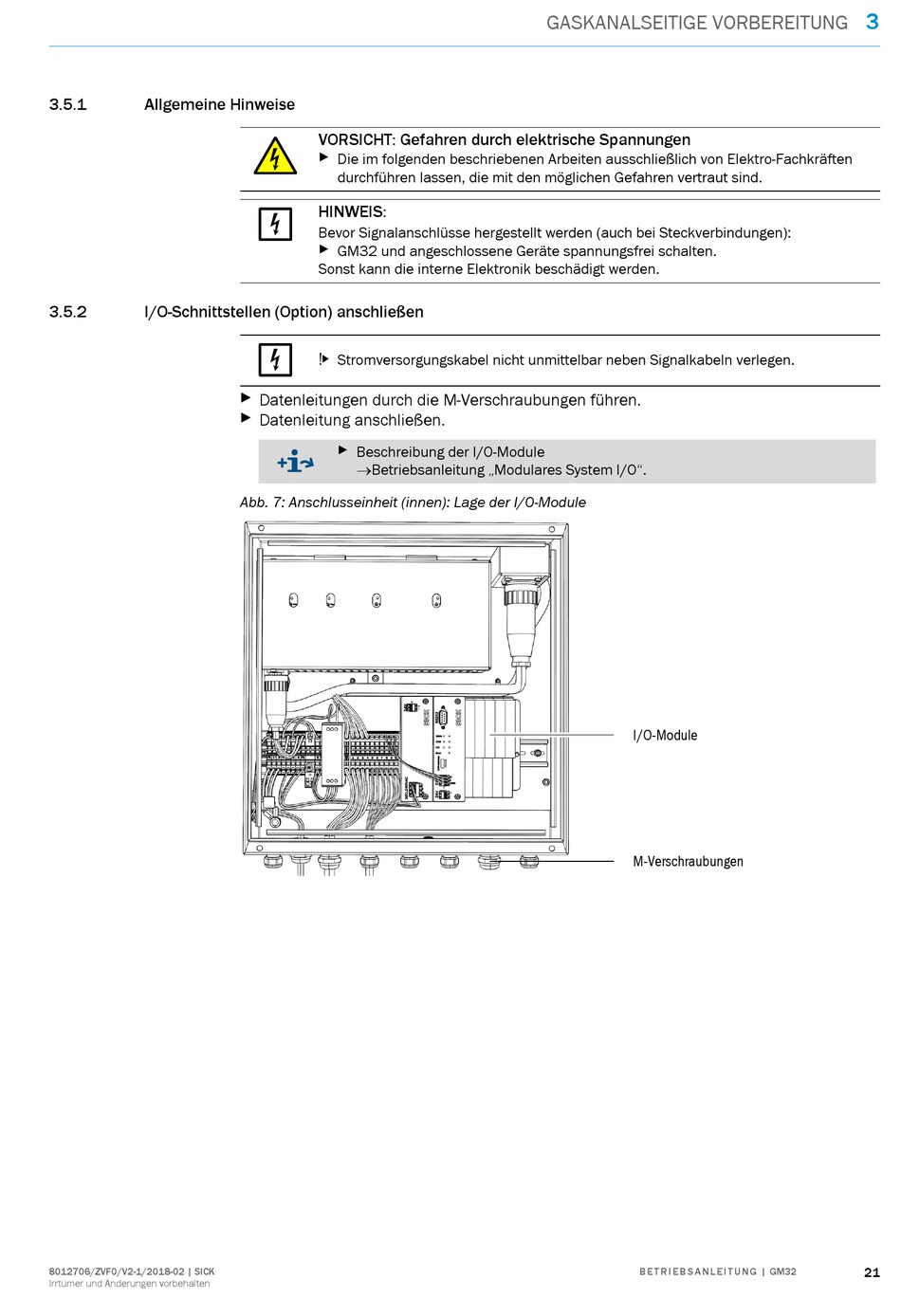

Abb. 7: Anschlusseinheit (innen): Lage der I/O-Module
GASKANALSEITIGE VORBEREITUNG
I/O-Module
M-Verschraubungen
B E T R I E B S A N L E I T U N G | GM32
3
21
