3.4.1.1

Sendereinheit öffnen

3.4.1.2

Signalleitungen anschließen

3.4.1.3

Thermostatisierte Baugruppen anschließen

8013262/YNV1/V1-4/2015-07| SICK

Irrtümer und Änderungen vorbehalten

WARNUNG: Schädigung der Augen durch Strahlung

Je nach Strahlertyp können durch die Strahlung Schädigung der Augen entstehen.

▸

Vor Öffnen des Deckels der Sendereinheit: MCS300P am externen Netzschalter aus-

schalten.

WARNUNG: Heißer Strahler

Bauteile im Bereich des Strahlers können heiß sein.

▸

Bauteile im Bereich des Strahlers nicht berühren bzw. abkühlen lassen.

Zusätzlich die allgemeinen Hinweise zum Öffnen des Gehäuses

Geräte-Gehäuses beachten", Seite

1 4 Schrauben (Innensechskant 5 mm) lösen.

2 Deckel aufklappen.

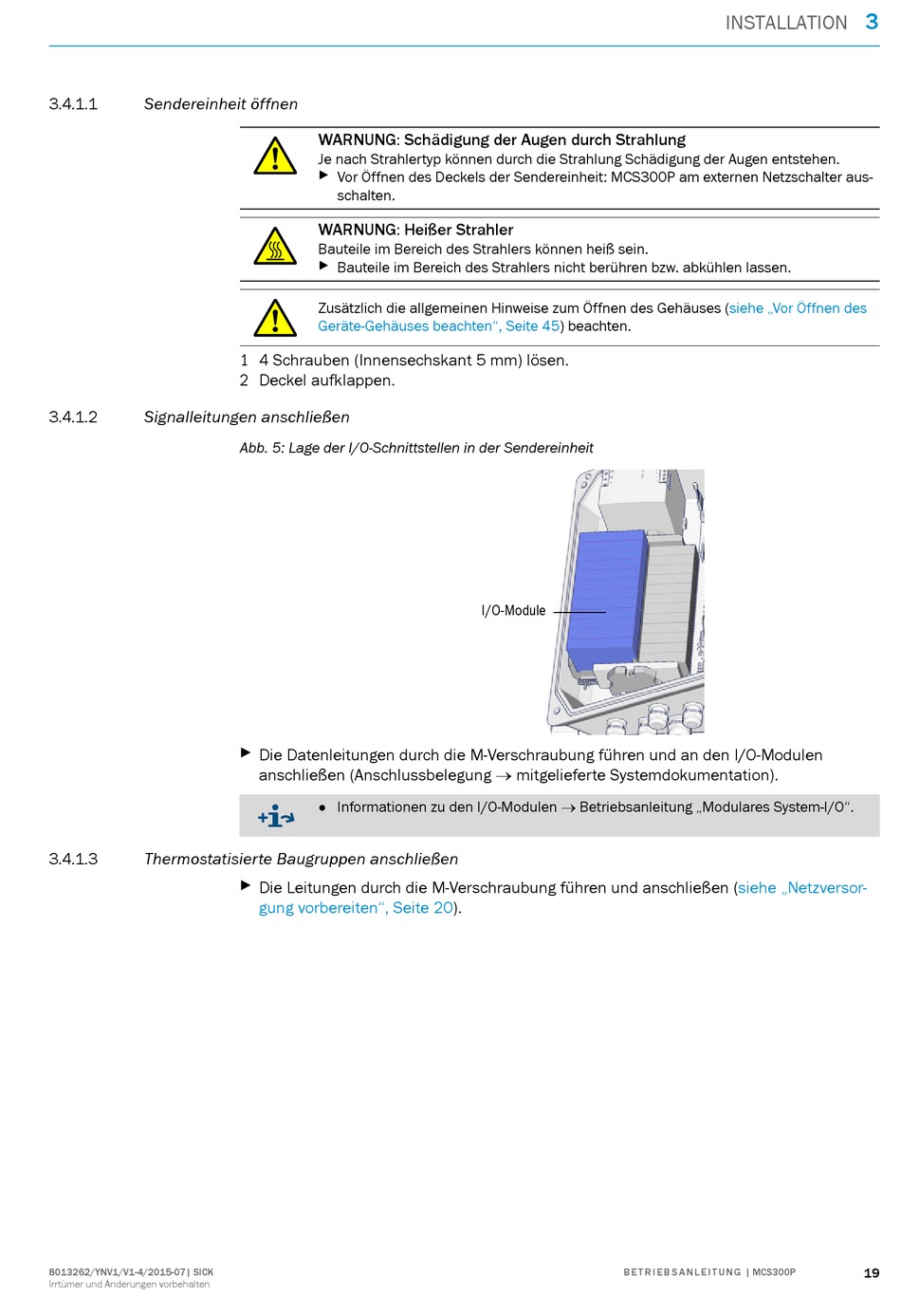

Abb. 5: Lage der I/O-Schnittstellen in der Sendereinheit

▸

Die Datenleitungen durch die M-Verschraubung führen und an den I/O-Modulen

anschließen (Anschlussbelegung  mitgelieferte Systemdokumentation).

Informationen zu den I/O-Modulen Betriebsanleitung „Modulares System-I/O".

●

▸

Die Leitungen durch die M-Verschraubung führen und anschließen

gung vorbereiten", Seite

45) beachten.

I/O-Module

20).

INSTALLATION

(siehe „Vor Öffnen des

(siehe „Netzversor-

B E T R I E B S A N L E I T U N G | MCS300P
