7
INSTANDHALTUNG

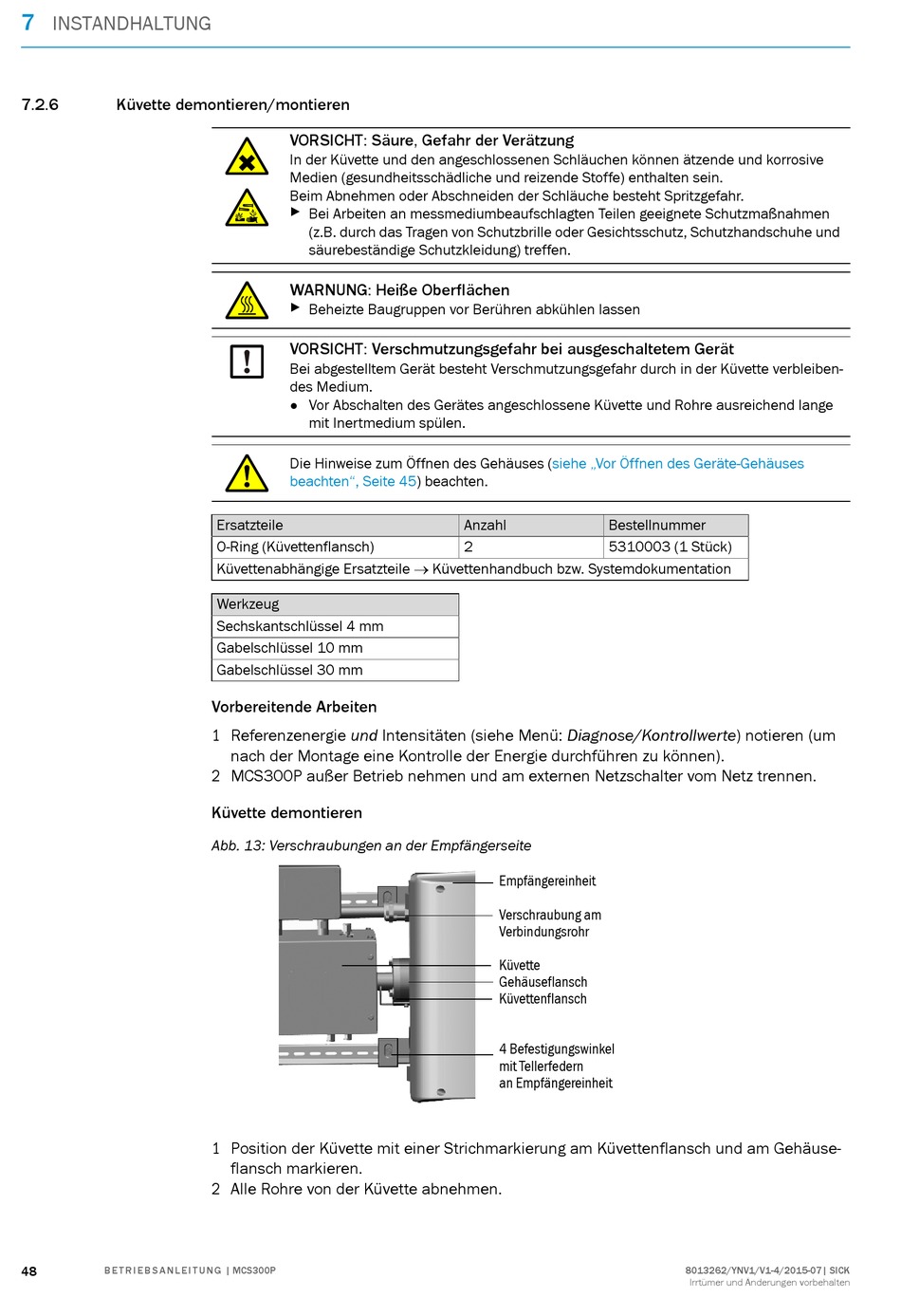

7.2.6 Küvette demontieren/montieren
48
B E T R I E B S A N L E I T U N G | MCS300P
VORSICHT: Säure, Gefahr der Verätzung
In der Küvette und den angeschlossenen Schläuchen können ätzende und korrosive
Medien (gesundheitsschädliche und reizende Stoffe) enthalten sein.
Beim Abnehmen oder Abschneiden der Schläuche besteht Spritzgefahr.
▸
Bei Arbeiten an messmediumbeaufschlagten Teilen geeignete Schutzmaßnahmen
(z.B. durch das Tragen von Schutzbrille oder Gesichtsschutz, Schutzhandschuhe und
säurebeständige Schutzkleidung) treffen.
WARNUNG: Heiße Oberflächen
▸
Beheizte Baugruppen vor Berühren abkühlen lassen
VORSICHT: Verschmutzungsgefahr bei ausgeschaltetem Gerät
Bei abgestelltem Gerät besteht Verschmutzungsgefahr durch in der Küvette verbleiben-
des Medium.
Vor Abschalten des Gerätes angeschlossene Küvette und Rohre ausreichend lange
●
mit Inertmedium spülen.
Die Hinweise zum Öffnen des Gehäuses
beachten", Seite
Ersatzteile
O-Ring (Küvettenflansch)
Küvettenabhängige Ersatzteile  Küvettenhandbuch bzw. Systemdokumentation
Werkzeug
Sechskantschlüssel 4 mm
Gabelschlüssel 10 mm
Gabelschlüssel 30 mm
Vorbereitende Arbeiten
1 Referenzenergie und Intensitäten (siehe Menü: Diagnose/Kontrollwerte) notieren (um
nach der Montage eine Kontrolle der Energie durchführen zu können).
2 MCS300P außer Betrieb nehmen und am externen Netzschalter vom Netz trennen.
Küvette demontieren
Abb. 13: Verschraubungen an der Empfängerseite
1 Position der Küvette mit einer Strichmarkierung am Küvettenflansch und am Gehäuse-
flansch markieren.
2 Alle Rohre von der Küvette abnehmen.
(siehe „Vor Öffnen des Geräte-Gehäuses
45) beachten.
Anzahl
2
Empfängereinheit
Verschraubung am
Verbindungsrohr
Küvette
Gehäuseflansch
Küvettenflansch
4 Befestigungswinkel
mit Tellerfedern
an Empfängereinheit
Bestellnummer
5310003 (1 Stück)
8013262/YNV1/V1-4/2015-07| SICK
Irrtümer und Änderungen vorbehalten
