3
INSTALLATION
3.4.1.4

Netzversorgung vorbereiten

3.4.1.5 Sendereinheit schließen
20
B E T R I E B S A N L E I T U N G | MCS300P
▸
Getrennte externe allpolig trennende Netzschalter und Sicherungen in der Nähe des
MCS300P vorsehen (max. Leistungsaufnahme des MCS300P  Technische Daten).
Achten Sie darauf, dass der Trennschalter gut zugänglich ist.
3 Die in der Systemdokumentation angegebene Netzspannung kontrollieren.
HINWEIS: Sicherungswerte sind netzspannungsabhängig
Wenn die lokal vorhandene Netzspannung nicht mit der in der Systemdokumenta-
tion angegebenen Netzspannung übereinstimmt oder Zweifel an der eingestellten
Netzspannung bestehen:
▸
Sicherungswerte im MCS300P kontrollieren
4 Die elektrische Leitungen durch die M-Verschraubung führen und anschließen.

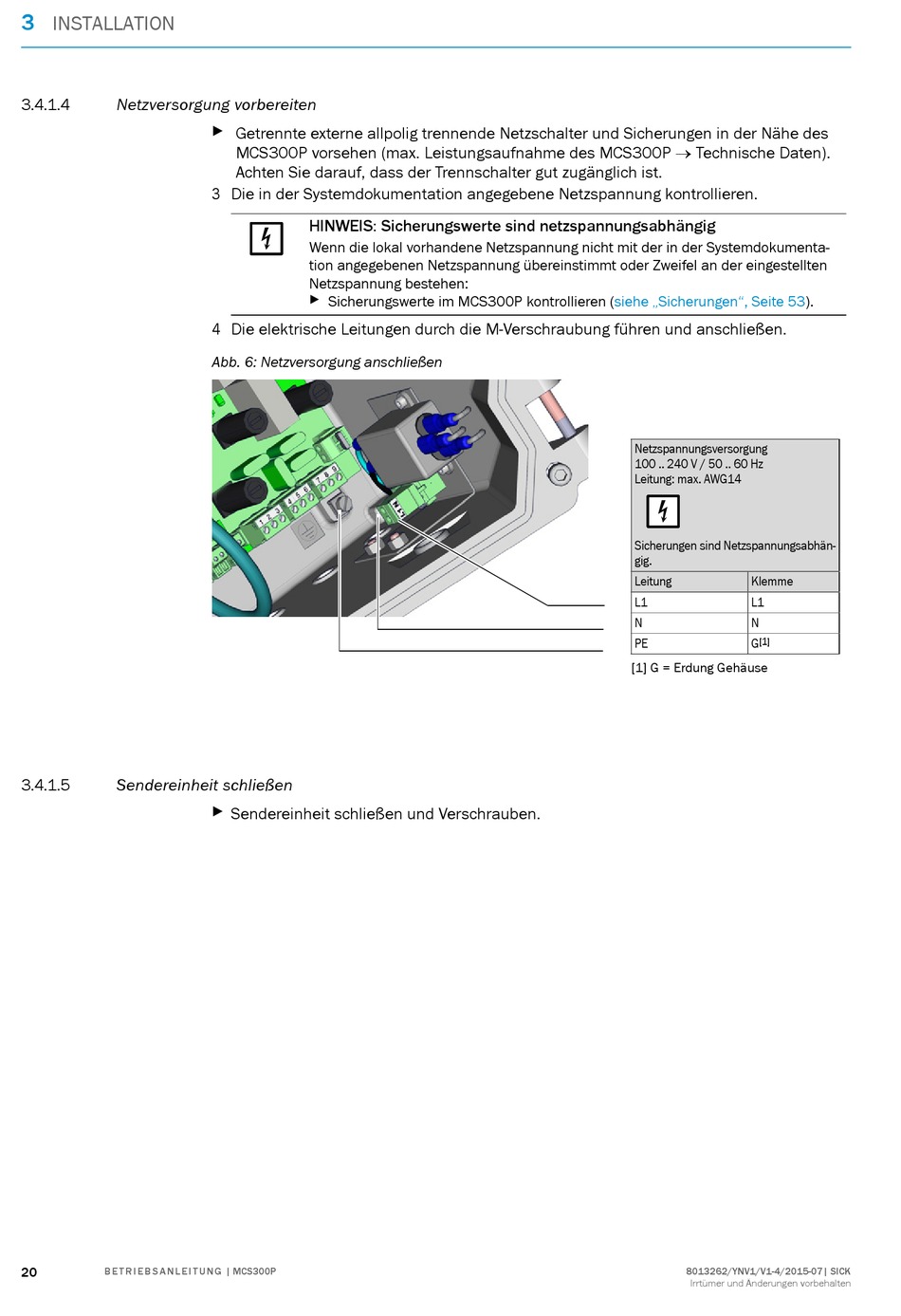

Abb. 6: Netzversorgung anschließen
▸
Sendereinheit schließen und Verschrauben.
(siehe „Sicherungen", Seite
Netzspannungsversorgung
100 .. 240 V / 50 .. 60 Hz
Leitung: max. AWG14
Sicherungen sind Netzspannungsabhän-
gig.
Leitung Klemme
L1 L1
N N
PE G [1]
[1] G = Erdung Gehäuse
8013262/YNV1/V1-4/2015-07| SICK
Irrtümer und Änderungen vorbehalten
53).
