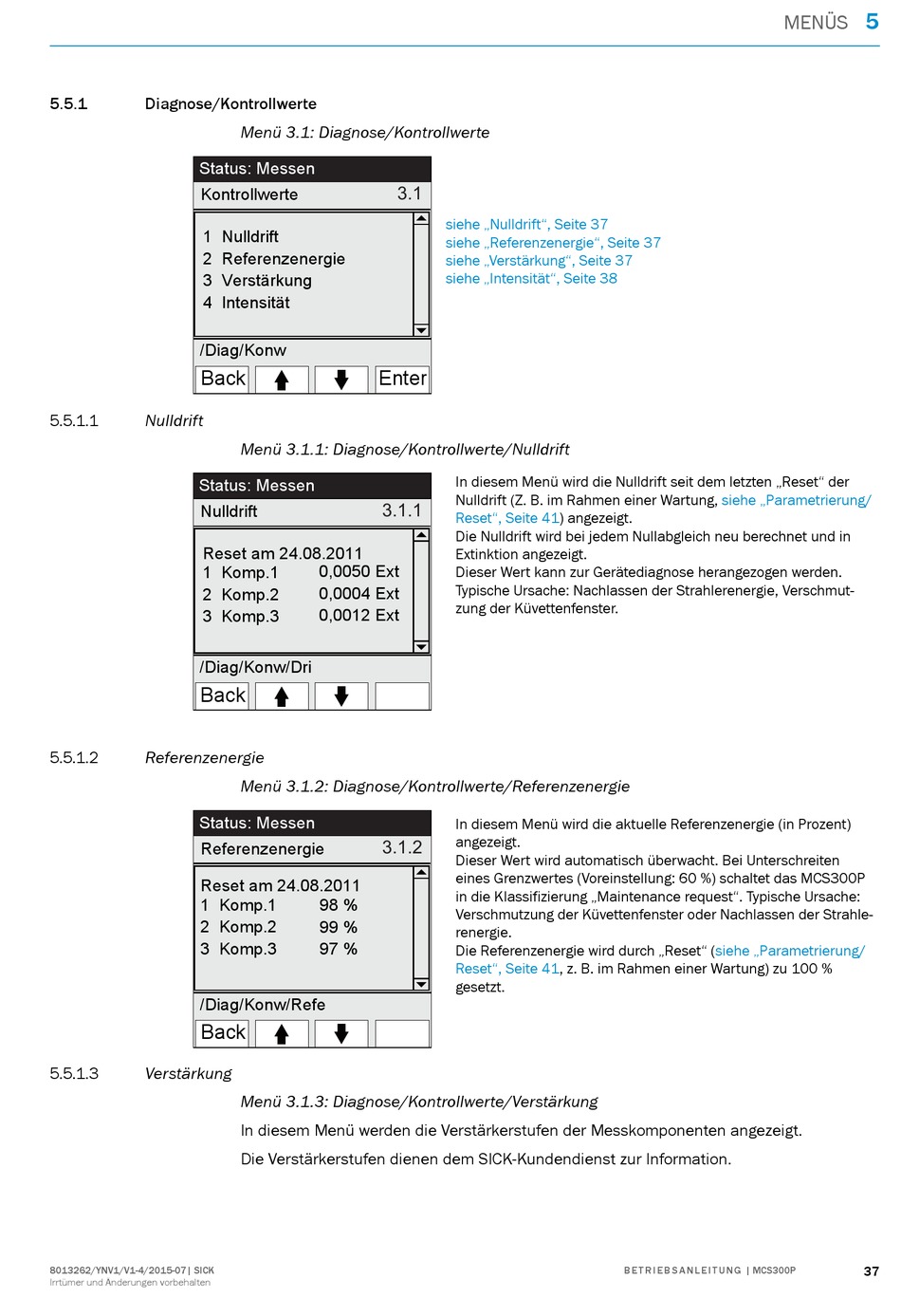

Diagnose/Kontrollwerte; Nulldrift; Referenzenergie; Verstärkung - Sick Mcs300P Betriebsanleitung

5.5.1

Diagnose/Kontrollwerte

Status: Messen
Kontrollwerte

1 Nulldrift

2 Referenzenergie

3 Verstärkung
4 Intensität
/Diag/Konw
Back
5.5.1.1 Nulldrift
Status: Messen
Nulldrift
Reset am 24.08.2011
1 Komp.1
2 Komp.2
3 Komp.3
/Diag/Konw/Dri
Back
Status: Messen
5.5.1.2 Referenzenergie
Status: Messen
Referenzenergie
Reset am 24.08.2011
1 Komp.1
2 Komp.2
3 Komp.3
/Diag/Konw/Refe
Back
5.5.1.3 Verstärkung
8013262/YNV1/V1-4/2015-07| SICK
Irrtümer und Änderungen vorbehalten
Menü 3.1: Diagnose/Kontrollwerte
3.1
Enter
Menü 3.1.1: Diagnose/Kontrollwerte/Nulldrift
3.1.1
0,0050 Ext
0,0004 Ext
0,0012 Ext
Menü 3.1.2: Diagnose/Kontrollwerte/Referenzenergie
3.1.2
98 %
99 %
97 %
Menü 3.1.3: Diagnose/Kontrollwerte/Verstärkung
In diesem Menü werden die Verstärkerstufen der Messkomponenten angezeigt.
Die Verstärkerstufen dienen dem SICK-Kundendienst zur Information.
siehe „Nulldrift", Seite 37
siehe „Referenzenergie", Seite 37
siehe „Verstärkung", Seite 37
siehe „Intensität", Seite 38
In diesem Menü wird die Nulldrift seit dem letzten „Reset" der
Nulldrift (Z. B. im Rahmen einer Wartung,
Reset", Seite 41) angezeigt.
Die Nulldrift wird bei jedem Nullabgleich neu berechnet und in
Extinktion angezeigt.
Dieser Wert kann zur Gerätediagnose herangezogen werden.
Typische Ursache: Nachlassen der Strahlerenergie, Verschmut-
zung der Küvettenfenster.
In diesem Menü wird die aktuelle Referenzenergie (in Prozent)
angezeigt.
Dieser Wert wird automatisch überwacht. Bei Unterschreiten
eines Grenzwertes (Voreinstellung: 60 %)schaltet das MCS300P
in die Klassifizierung „Maintenance request". Typische Ursache:
Verschmutzung der Küvettenfenster oder Nachlassen der Strahle-
renergie.
Die Referenzenergie wird durch „Reset"
Reset", Seite 41, z. B. im Rahmen einer Wartung) zu 100 %
gesetzt.
MENÜS
siehe „Parametrierung/
(siehe „Parametrierung/
B E T R I E B S A N L E I T U N G | MCS300P
5
37
