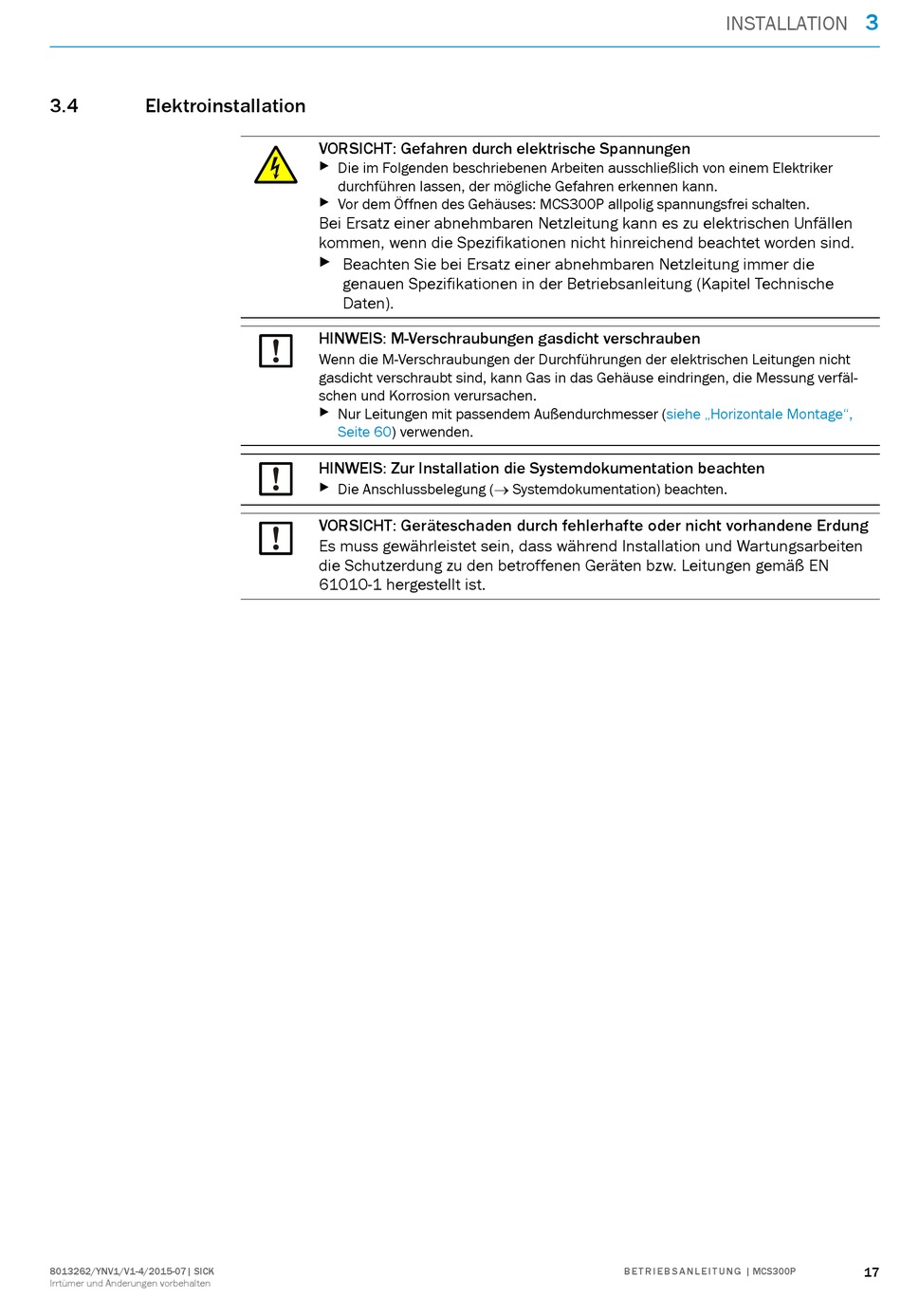

Elektroinstallation - Sick Mcs300P Betriebsanleitung

3.4

Elektroinstallation

8013262/YNV1/V1-4/2015-07| SICK
Irrtümer und Änderungen vorbehalten
VORSICHT: Gefahren durch elektrische Spannungen
▸
Die im Folgenden beschriebenen Arbeiten ausschließlich von einem Elektriker
durchführen lassen, der mögliche Gefahren erkennen kann.
▸
Vor dem Öffnen des Gehäuses: MCS300P allpolig spannungsfrei schalten.
Bei Ersatz einer abnehmbaren Netzleitung kann es zu elektrischen Unfällen
kommen, wenn die Spezifikationen nicht hinreichend beachtet worden sind.
▸
Beachten Sie bei Ersatz einer abnehmbaren Netzleitung immer die
genauen Spezifikationen in der Betriebsanleitung (Kapitel Technische
Daten).
HINWEIS: M-Verschraubungen gasdicht verschrauben
Wenn die M-Verschraubungen der Durchführungen der elektrischen Leitungen nicht
gasdicht verschraubt sind, kann Gas in das Gehäuse eindringen, die Messung verfäl-
schen und Korrosion verursachen.
▸
Nur Leitungen mit passendem Außendurchmesser
Seite 60) verwenden.
HINWEIS: Zur Installation die Systemdokumentation beachten
▸
Die Anschlussbelegung (Systemdokumentation) beachten.
VORSICHT: Geräteschaden durch fehlerhafte oder nicht vorhandene Erdung
Es muss gewährleistet sein, dass während Installation und Wartungsarbeiten
die Schutzerdung zu den betroffenen Geräten bzw. Leitungen gemäß EN
61010-1 hergestellt ist.
INSTALLATION
(siehe „Horizontale Montage",
B E T R I E B S A N L E I T U N G | MCS300P
3
17
