7
INSTANDHALTUNG
50
B E T R I E B S A N L E I T U N G | MCS300P
Küvette montieren
Bevorzugte Lage der Küvette:
●
– Küvette entsprechend der beim Ausbau gemachten der Strichmarkierung montieren.
Ansonsten:
– Gasküvette: Gaszu- und -abführung von unten, Heizungsanschluss nach oben.
– Flüssigkeitsküvette: Flüssigkeitseintritt von unten, Flüssigkeitsaustritt nach oben.
1 Je 1 O-Ring in die Nut an der Sender- bzw. Empfängereinheit legen (die äußere Nut
bleibt leer).

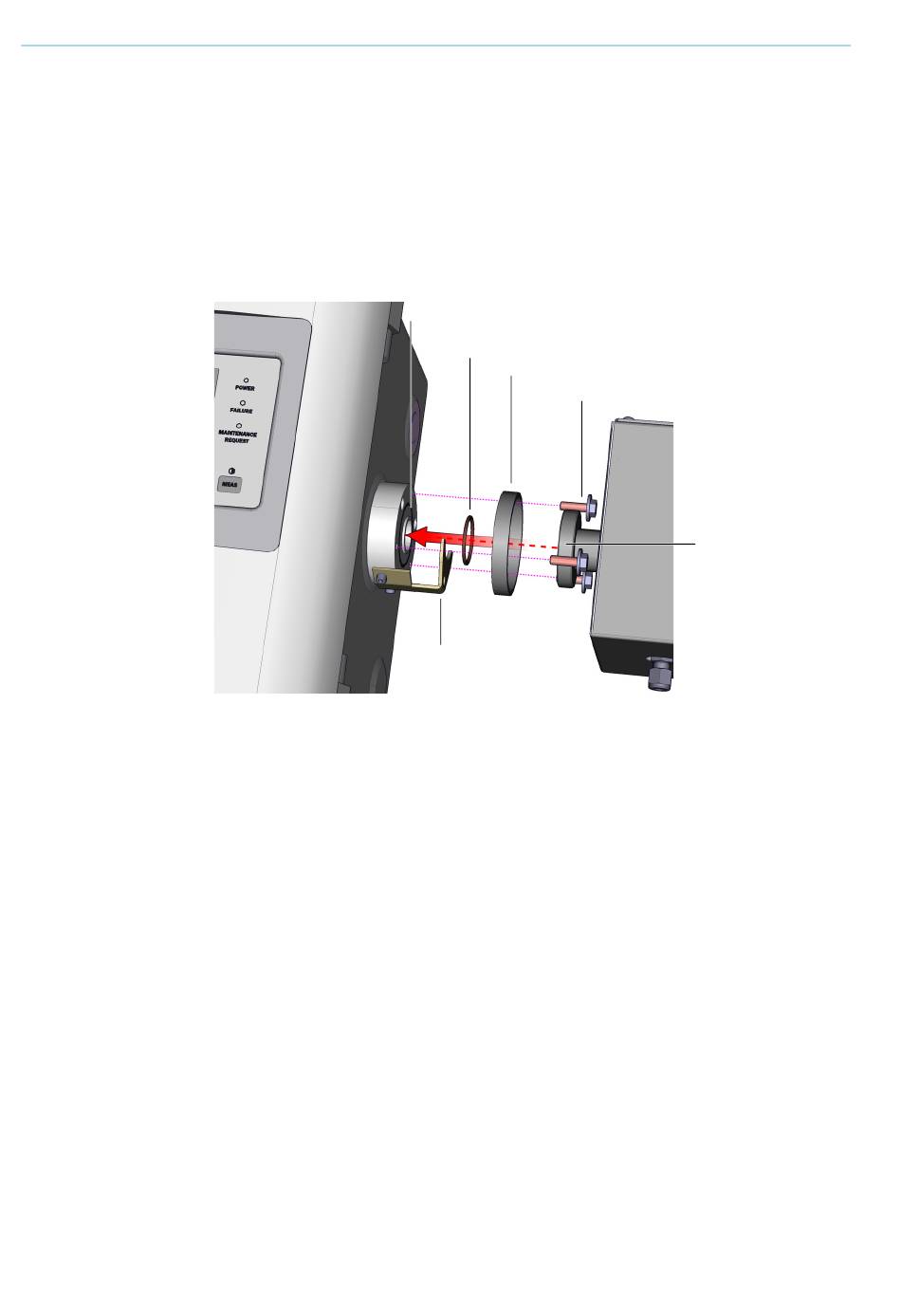

Abb. 15: Montage der Küvette (Dargestellt an der Sendereinheit)
2 Küvette einsetzen: Flanschring und Küvettenflansch auf den Flansch der Sender- bzw.
Empfängereinheit setzen
heit)").
3 Küvette in die richtige Position (entsprechend der beim Ausbau gemachten der Strich-
markierung) drehen und Empfängereinheit nach links bzw. oben schieben bis die
Küvette eingeklemmt ist.
4 Die Küvette auf Empfänger- und Senderseite je 3 Schrauben (M6x20, DIN 933) und je 2
Beilagscheiben (DIN 137 und DIN 9021) anschrauben.
Nut
O-Ring
Flanschring
3 Schrauben
Montagestütze
(siehe „Montage der Küvette (Dargestellt an der Senderein-
Drehmomente beachten
(Siehe unten)
Küvettenflansch
