Verbindungsrohr Empfängerseite
Abb. 16:
5 Verschraubung des Verbindungsrohrs wieder anziehen.
Drehmomente:
– Empfängerseite: 1 Nm
– Senderseite: 2 Nm
6 Die 4 Befestigungswinkel und Tellerfedern an der Empfängereinheit wieder lose fest-
schrauben, so dass Spielraum für den Temperaturausgleich bleibt.
Abschließende Arbeiten
1 Rohre des Messmediums wieder an Küvette anschrauben.
2 Ggf. elektrische Leitungen der Küvettenheizung anklemmen.
3 Dichtheitstest durchführen (in Abhängigkeit der verwendeten Küvette und des verwen-
deten Messmediums).
4 MCS300P wieder in Betrieb nehmen.
5 Intensität (Menü: Diagnose/Kontrollwerte/Intensität) mit den gemachten Notizen ver-
gleichen: Die Intensität darf nicht wesentlich schlechter geworden sein.
Falls doch: Bitte kontaktieren Sie den SICK-Kundendienst.
6 Referenzenergie (Menü Diagnose/Kontrollwerte/Referenzenergie) mit den gemachten
Notizen vergleichen: Die Referenzenergie darf nicht wesentlich schlechter geworden
sein.
Falls doch: Referenzenergie zurücksetzen (siehe Menü: Reset/Referenzenergie).
7 Justage des Nullpunkts und des Referenzpunkts durchführen (siehe Menü Justage).

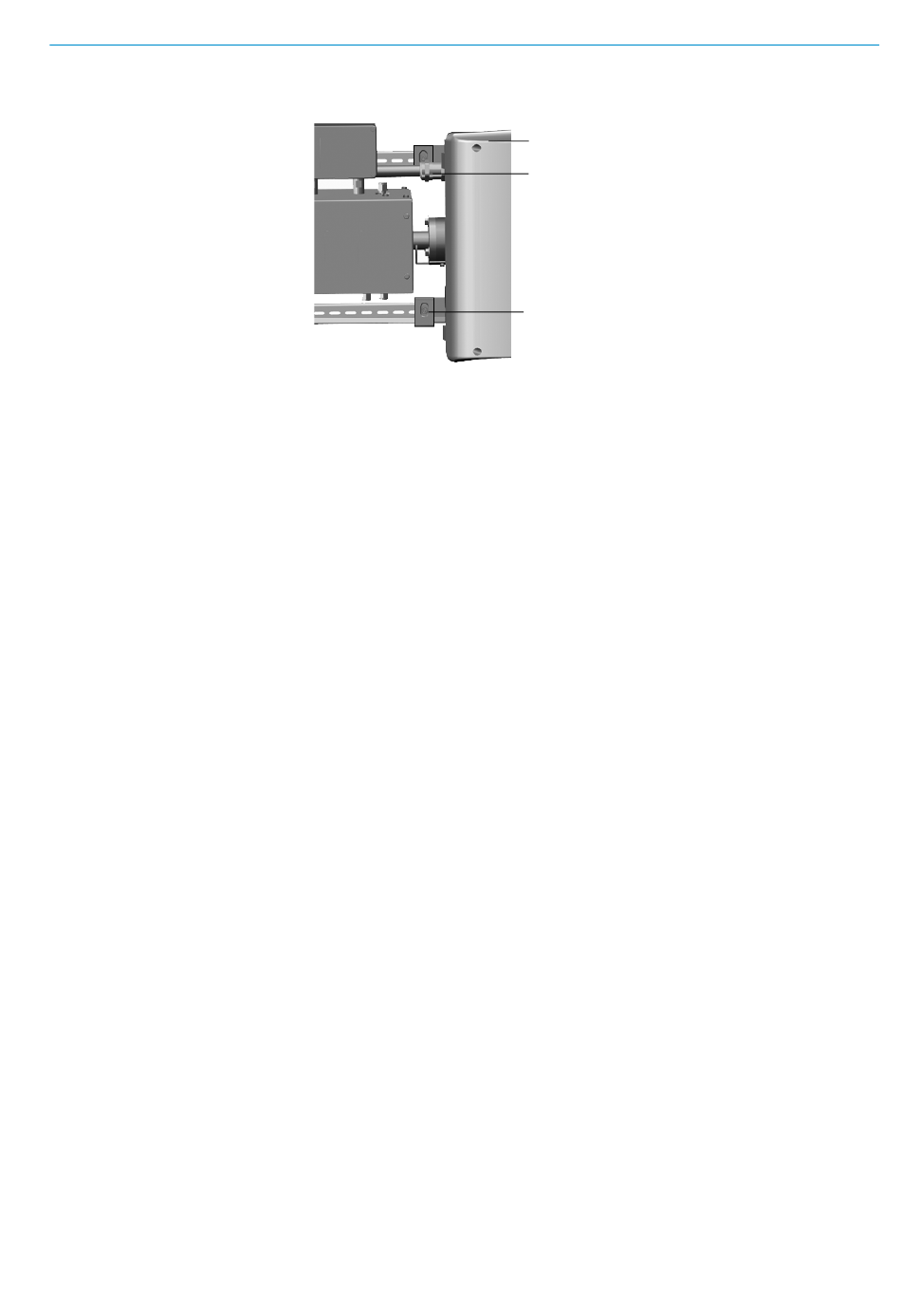

Empfängereinheit
Verschraubung am
Verbindungsrohr Empfängerseite.
Senderseite entsprechend.
4 Befestigungswinkel
mit Tellerfedern
an Empfängereinheit
(siehe „Verbindungsrohr Empfängerseite", Seite
INSTANDHALTUNG
51)
