3 Ggf. elektrische Leitungen der Küvette an der Küvette abklemmen ( Betriebsanleitung
der Küvette.
4 4 Befestigungswinkel an der Empfängereinheit lösen (nicht abschrauben).
5 Verschraubung des Verbindungsrohrs auf der Empfängereinheit-Seite lösen
bindungsrohr Empfängerseite", Seite
6 3 Schrauben des Varioflansches abschrauben (an Sender- und Empfängereinheit).

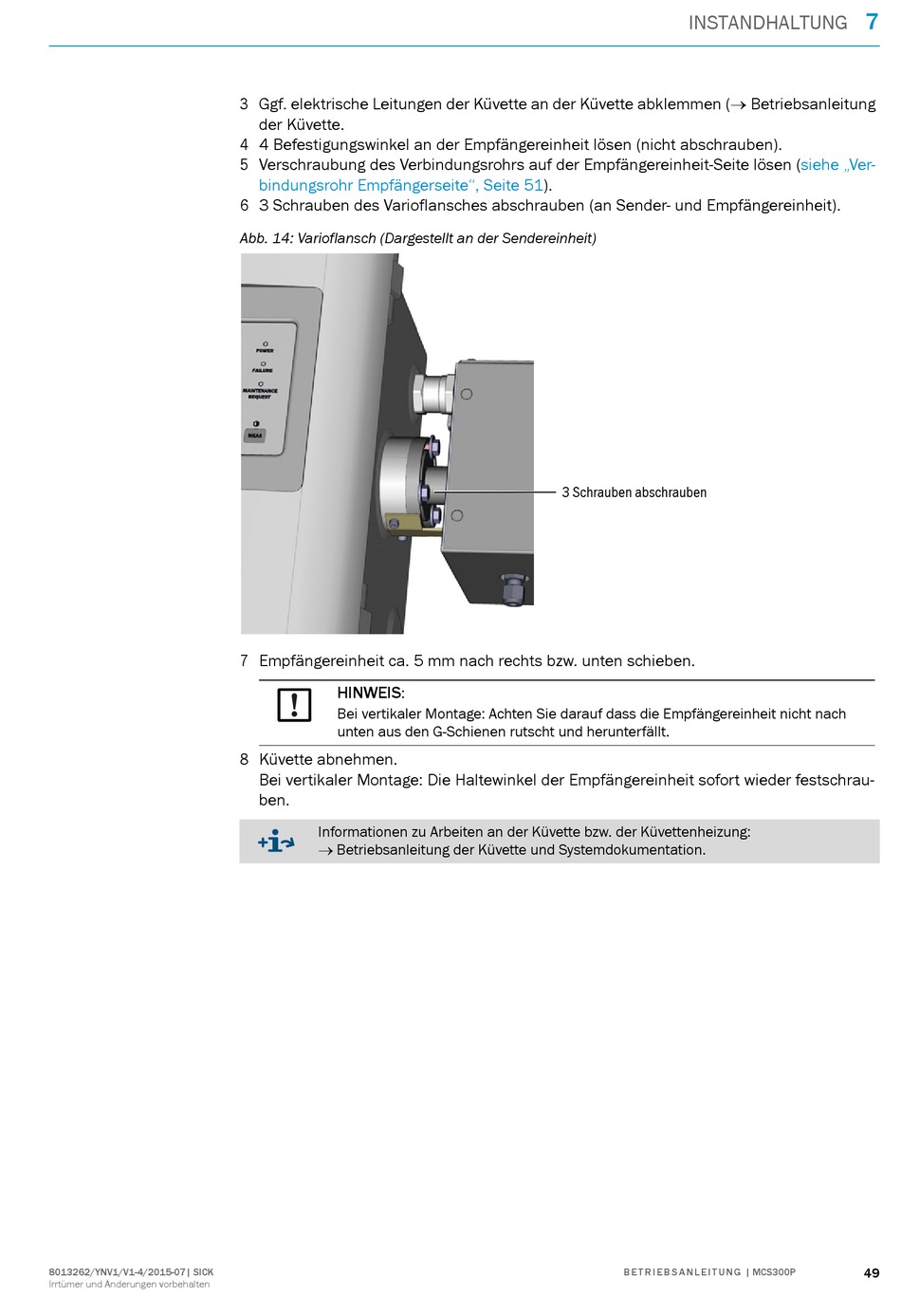

Abb. 14: Varioflansch (Dargestellt an der Sendereinheit)
7 Empfängereinheit ca. 5 mm nach rechts bzw. unten schieben.
HINWEIS:
Bei vertikaler Montage: Achten Sie darauf dass die Empfängereinheit nicht nach
unten aus den G-Schienen rutscht und herunterfällt.
8 Küvette abnehmen.
Bei vertikaler Montage: Die Haltewinkel der Empfängereinheit sofort wieder festschrau-
ben.
Informationen zu Arbeiten an der Küvette bzw. der Küvettenheizung:
 Betriebsanleitung der Küvette und Systemdokumentation.
INSTANDHALTUNG
51).
3 Schrauben abschrauben
