3.3

Montage

3.3.1

G-Schienen anbringen

3.3.2

MCS300P an G-Schienen befestigen

4 Befestigungswinkel
ohne Tellerfedern
an Sendereinheit
8013262/YNV1/V1-4/2015-07| SICK
Irrtümer und Änderungen vorbehalten
VORSICHT: Unfallgefahr durch ungenügende Befestigung des Geräts
▸
Beachten Sie die Gewichtsangaben des Geräts bei der Auslegung der
Halterungen.
▸
Prüfen Sie die Tragfähigkeit /Beschaffenheit der Wand/des Racks, an die
das Gerät montiert werden soll.
HINWEIS:
Beim Anheben des MCS300P kann sich - besonders bei langen Küvetten - das
MCS300P verdrehen.
▸
Heben Sie das MCS300P mit 2 Personen vorsichtig an.
▸
Vermeiden Sie ein Verdrehen oder Verbiegen.
HINWEIS:
▸
Montieren Sie das MCS300P in der Lage, für die das MCS300P projektiert wurde.
1 G-Schienen vom MCS300P abschrauben.
2 Die G-Schienen an der Wand oder einer Montageplatte anbringen (Montagerichtung und
Bohrbild siehe „Technische Daten", Seite
▸
Die Tragfähigkeit von ca. 30 kg (plus Küvette) beachten.
▸
Die Nut zur Aufnahme des MCS300P muss unten liegen
horizontale Montage)").

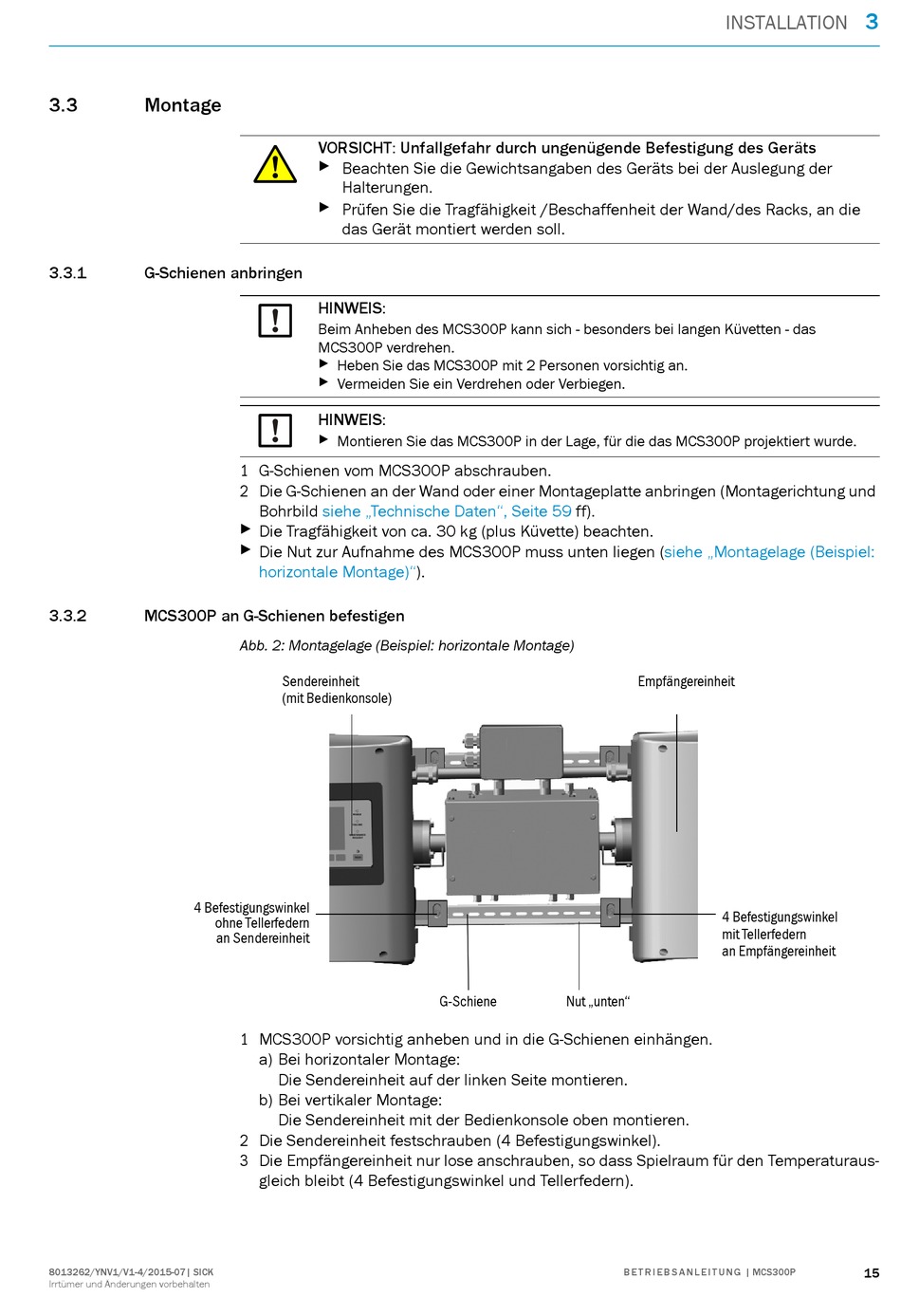

Abb. 2: Montagelage (Beispiel: horizontale Montage)
Sendereinheit
(mit Bedienkonsole)
1 MCS300P vorsichtig anheben und in die G-Schienen einhängen.
a) Bei horizontaler Montage:
Die Sendereinheit auf der linken Seite montieren.
b) Bei vertikaler Montage:
Die Sendereinheit mit der Bedienkonsole oben montieren.
2 Die Sendereinheit festschrauben (4 Befestigungswinkel).
3 Die Empfängereinheit nur lose anschrauben, so dass Spielraum für den Temperaturaus-
gleich bleibt (4 Befestigungswinkel und Tellerfedern).
59ff).
G-Schiene Nut „unten"
INSTALLATION
(siehe „Montagelage (Beispiel:
Empfängereinheit
4 Befestigungswinkel
mit Tellerfedern
an Empfängereinheit
