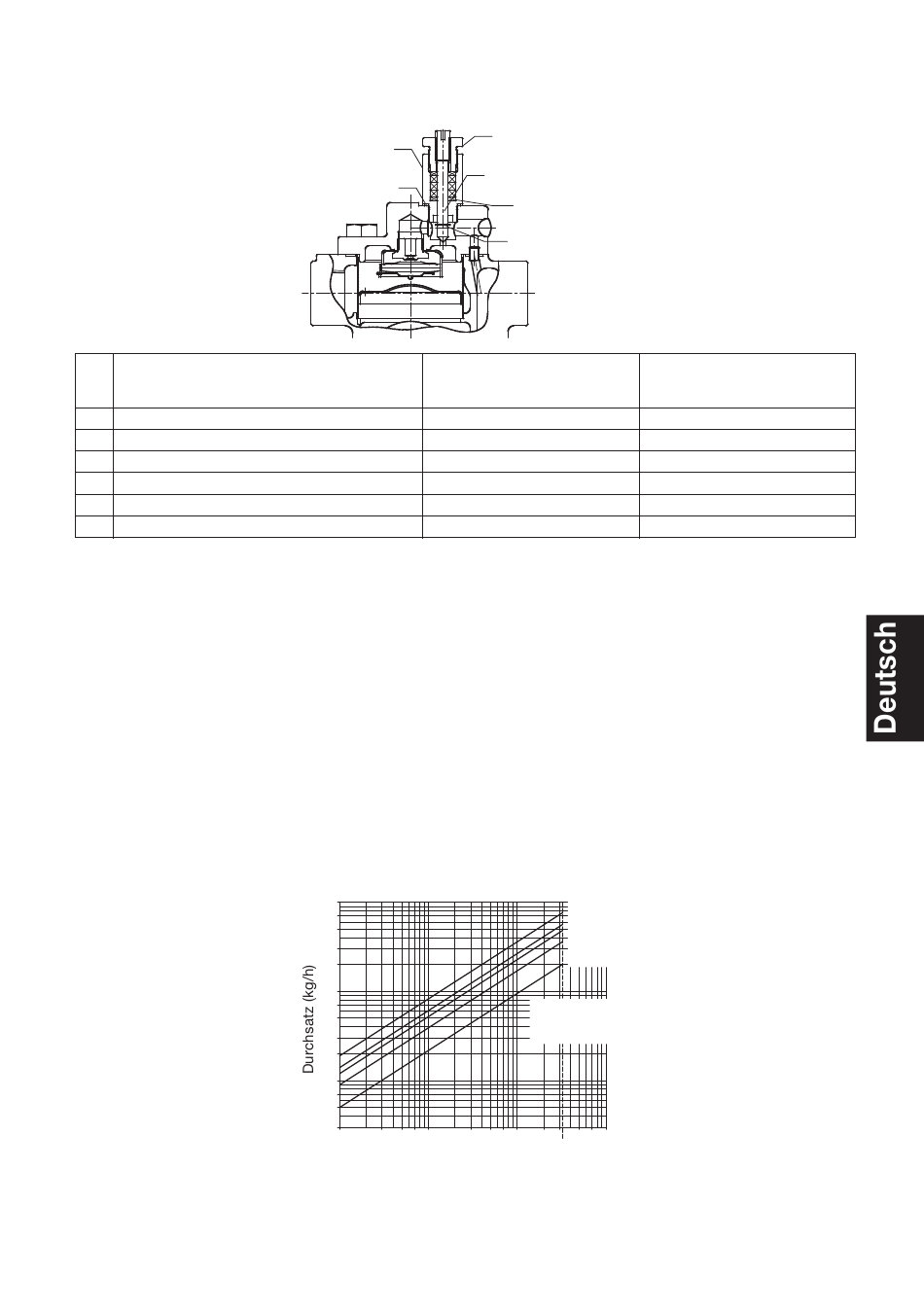

Nadelventil (Option für FJ32-X)
Bauteil
Nr.
1
Stopfbuchsenschraube
2
Stopfbuchse
3
Stopfbuchspackung
4
Nadelventil
5
Dichtung
6
Spannring
Betriebsanleitung für Nadelventileinheit
1. Der Element-Haltestift wird von Werk aus auf seine höchste Stellung gedreht.
2. Um das Nadelventil zu betätigen, stecken Sie einen Schlitzschraubendreher in den Schlitz auf
der Oberseite des Nadelventils und:
• Ventil öffnen: langsam gegen den Uhrzeigersinn drehen. (Drehen Sie das Nadelventil nicht
weiter, wenn der Sprengring den Boden des Stopfbuchsengehäuses berührt) Zur
Bestimmung des Dampfdurchsatzes siehe die folgende Tabelle
• Ventil schließen: langsam im Uhrzeigersinn drehen. (Drehen Sie das Nadelventil nicht weiter
als bis zum Anschlag.)
3. Dampfverlust durch Stopfbuchsenpackung oder -schraube kann durch Anziehen der letzteren
verhindert werden. (Nicht zu fest anziehen, sonst kann sich das Nadelventil festsetzen und
unbrauchbar werden)
5
2
6
Anzugsmoment
Dampfauslass
100
70
50
30
20
10
7
5
3
2
1
0.7
0.5
0.3
0.1
0.3
0.5 0.7 1
3
5 7 10
Differenzdruck (bar)
̶ 34 ̶
1
3
4
N·m
30
30
—
—
—
—
Mehr als 1,5 Umdrehungen
1 Drehung
¾ Drehungen
½ Umdrehung
¼ Drehung
Anzahl der Umdrehungen
von der vollständig
geschlossenen Position
20
30
50
70 100
32
Schlüsselweite
mm
22
19
—
—
—
—
