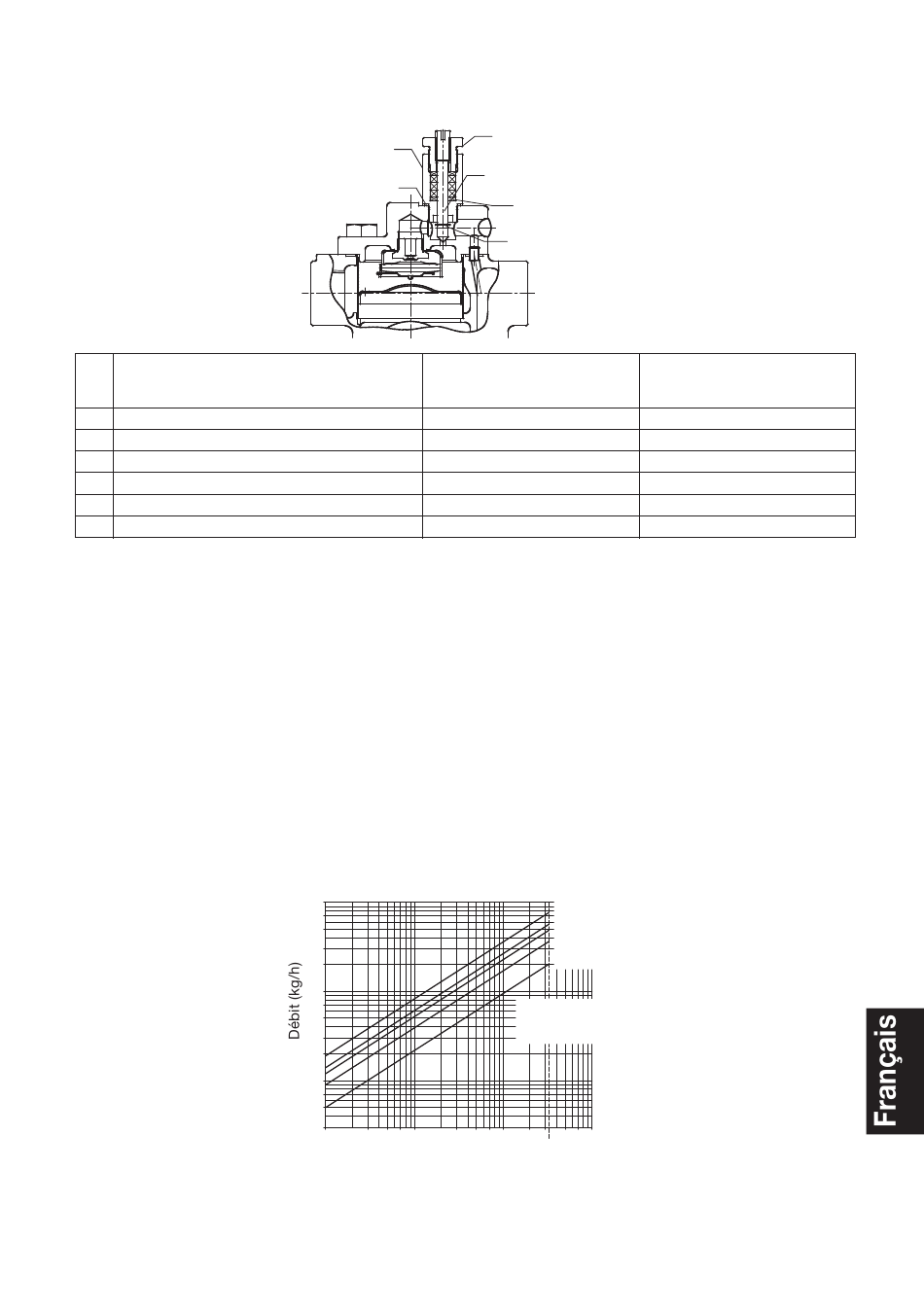

Robinet à pointeau (Optionnel pour FJ32-X)
Nom des parties
Nº
1
Écrou de serrage
2
Boîtier de garniture
3
Garniture d'étanchéité
4
Robinet à pointeau
5
Joint
6
Anneau élastique
Instructions d'utilisation du robinet à pointeau
1. Au départ de l'usine, le robinet à pointeau est en position fermée.
2. Pour faire fonctionner le robinet à pointeau, insérez un tournevis à tête plate dans la fente
située sur le dessus de celle-ci et :
• Ouvrir la vanne : tourner lentement dans le sens inverse des aiguilles d'une montre. (Ne
continuez pas à tourner le robinet à pointeau au-delà du point où le circlip entre en contact
avec le fond du boîtier du presse-étoupe.) Voir le tableau ci-dessous pour déterminer la
quantité de vapeur à évacuer.
• Fermez la vanne : tournez lentement dans le sens des aiguilles d'une montre. (Ne continuez
pas à tourner la vanne à pointeau au-delà du point où elle s'arrête.)
3. Si de la vapeur devait fuir de l'écrou de serrage ou du boîtier de garniture, la fuite peut être
stoppée en serrant davantage l'écrou. (Ne pas trop serrer, sinon le robinet à pointeau peut se
gripper et devenir inutilisable.)
5
6
Couple de serrage
La vapeur est évacuée
100
70
50
30
20
10
7
5
3
2
1
0.7
0.5
0.3
0.1
0.3
0.5 0.7 1
3
5 7 10
Pression différentielle (bar)
̶ 48 ̶
1
2
3
4
N·m
30
30
—
—
—
—
Plus de 1,5 tour
1 tour
¾ de tour
½ de tour
¼ de tour
Nombre de tours à partir
de la position de
fermeture complète
20
30
50
70 100
32
Ouverture de clé
mm
22
19
—
—
—
—
