INSTRUCTION MANUAL
Keep this manual in a safe place for future reference
UNIVERSAL THERMOSTATIC TRAPS FL SERIES
EINBAU- UND BETRIEBSANLEITUNG
Gebrauchsanleitung leicht zugänglich aufbewahren
THERMISCHE KONDENSATABLEITER FL SERIE
MANUEL D UTILISATION
Conserver ce manuel dans un endroit facile d'accès
PURGEURS DE VAPEUR THERMOSTATIQUES GAMME FL

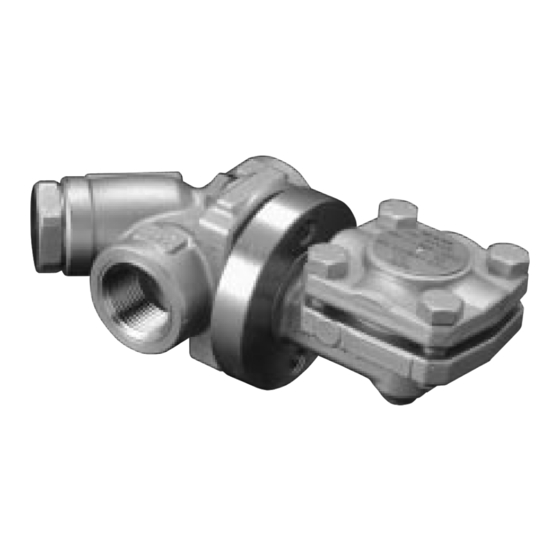

QuickTrap
FL5/FL21/FL32
FL5-C/FL21-C/FL32-C
Trap Unit
L5/L21/L32
L5-C/L21-C/L32-C
Option
(
)
BD2
Copyright (C) 2016 by TLV Co., Ltd. All rights reserved.
F46+F32
Inhaltsverzeichnis
Verwandte Anleitungen für TLV QuickTrap FL5
Inhaltszusammenfassung für TLV QuickTrap FL5
- Seite 1 THERMISCHE KONDENSATABLEITER FL SERIE MANUEL D UTILISATION Conserver ce manuel dans un endroit facile d'accès PURGEURS DE VAPEUR THERMOSTATIQUES GAMME FL QuickTrap FL5/FL21/FL32 FL5-C/FL21-C/FL32-C Trap Unit L5/L21/L32 L5-C/L21-C/L32-C Option Copyright (C) 2016 by TLV Co., Ltd. All rights reserved. F46+F32...
-
Seite 2: Einführung
* Configuration of F32 differs slightly from that of F46 1 MPa = 10.197 kg/cm 1 bar = 0.1 MPa For products with special specifications or with options not included in this manual, contact TLV for instructions. The contents of this manual are subject to change without notice. -
Seite 4: Sicherheitshinweise
•Diese drei Warnzeichen sind wichtig für Ihre Sicherheit. Sie müssen unbedingt beachtet werden, um den sicheren Gebrauch des Produktes zu gewährleisten und Einbau, Wartung und Reparatur ohne Unfälle oder Schäden durchführen zu können. TLV haftet nicht für Unfälle oder Schäden, die durch Nichtbeachtung dieser Sicherheitshinweise entstehen. - Seite 6 2. Configuration Aufbau Configuration Description Description Description Trap Body Connector Bolt Nameplate Connector Body** Trap Cover (Trap Unit) Connector Flange Cover Gasket Spring Clip Snap Ring Screen** Cover Bolt Outer Connector Screen Holder Flange Gasket Gasket** Check Valve Ball Inner Connector Screen Holder** X-element Screen Gasket...
- Seite 7 3. Specifications Technische Daten Données techniques Refer to the product nameplates on the trap unit AND on the connector body for detailed specifications. The specifications displayed on each nameplate apply only to the unit on which it is mounted. When the trap unit is installed on a connector unit and the PMA/TMA and/or PMO/TMO values displayed on the two nameplates differ, the specifications for the assembled product are restricted to the lower values.
-
Seite 8: Maximale Betriebstemperatur
3.1 Maximum Operating Temperature FL32S(-C) FL21S(-C) FL5S(-C) 235˚C 240˚C 225˚C 455˚F 464˚F 437˚F (428˚F) Saturated Steam Curve (75) (150) (215) (300) (350) (450) 1 MPa = 10.197 kg/ cm Pressure MPaG (psig) 3.1 Maximale Betriebstemperatur FL32S(-C) FL21S(-C) FL5S(-C) 235˚C 240˚C 225˚C Sattdampfkurve Betriebsdruck (bar ü) - Seite 9 4. Exploded View Einzelteile Pièces détachées Nameplate* Cover Bolt* Typenschild* Gehäuseschraube* Plaquette nominative* Connector Gasket* Boulon de couvercle* Dichtring* Trap Cover* Joint de raccord* Gehäusedeckel* Couvercle du purgeur* Connector Body** Universal-Anschlussstück** Spring Clip* Unité de raccord** Spannbügel* Menotte de ressort* Connector Nameplate** X-element* Typenschild Anschlussstück**...
-
Seite 17: Einbauhinweise
5. Einbauhinweise • Einbau und Ausbau, Inspektion, Wartungs- und Reparaturarbeiten, VORSICHT Öffnen/Schließen von Armaturen, Einstellung von Komponenten dürfen nur von geschultem Wartungspersonal vorgenommen werden. • In sicherer Enfernung von Auslassöffnungen aufhalten und andere Personen warnen. • Kondensatableiter in frostsicherer Umgebung einbauen. •... -
Seite 18: Rohrleitungsführung
Falls der Kondensatableiter das Kondensat ins Freie abführt, können visuelle Inspektionen einen Hinweis geben, ob sofortige Wartung oder Reparatur notwendig ist. An Kondensatrückführleitungen angeschlossene Kondensatableiter können mit geeigneten Messgeräten, z. B. TLV TrapMan oder Pocket TrapMan (innerhalb ihrer Messwertgrenzen) geprüft werden. -
Seite 19: Inspektion Und Wartung
8. Inspektion und Wartung Es wird empfohlen, mindestens zweimal pro Jahr oder, je nach Betriebsweise, in kürzeren Zeit- abständen eine Prüfung mit einem geeigneten Instrument, z. B. TLV TrapMan durchzuführen. Fehlerhafte Kondensatableiter führen zu unerwünschten Dampfverlusten. Folgen Sie den nachfolgend beschriebenen Anweisungen für Wartung und Reparatur. -
Seite 20: Trennen/Zusammenbau Von Anschlussstück Und Ka
8.1 Trennen/Zusammenbau von Anschlussstück und KA Die beiden Schrauben am Anschlussflansch lösen, den Kondensatableiter abnehmen und in einer geeigneten Werkstatt in den Schraubstock spannen. 2. A Bei Wiederverwendung des ursprünglichen Kondensatableiters: a. Die alten Dichtringe mit einem kleinen Schraubenzieher herausheben und ihr Gehäuse mit einem geeigneten Werkzeug reinigen. -
Seite 21: Aus- Und Einbau-Anleitung Für Entwässerungsstopfen
Aus- und Einbau-Anleitung für Entwässerungsstopfen Die Gewindedichtung der Entwässerungsstopfen an TLV-Kondensatableitern besteht aus einem flachen Metallring. Stopfen und Dichtung können in verschiedenen Lagen eingebaut werden - horizontal, diagonal oder nach unten zeigend. Wird der Metallring dabei im Gewinde gequetscht, verliert er seine Funktionstüchtigkeit. - Seite 22 9. Fehlersuche Falls der Kondensatableiter nicht zufriedenstellend arbeitet, lesen Sie nochmals Kapitel 5 und Kapitel 6. Dann gehen Sie die nachfolgende Fehlerliste durch, um den Fehler zu orten und zu korrigieren. Symptom Fehler Ursachen Gegenmaßnahmen Kondensat Ventil X-Element klebt an Ventilsitz Reinigen fließt nicht öffnet...
-
Seite 23: Ausblaseventil Bd2 (Option)
10. Ausblaseventil BD2 (Option) • Inspektion, Ausbau von Teilen, Einstellungen, Öffnen/Schließen von Ventilen, sowie Wartungs- und Reparaturarbeiten dürfen nur von geschultem Wartungspersonal vorgenommen werden. 10.1 Zusammenbau des Ausblaseventils • Vor Öffnen des Gehäuses und Ausbau von Teilen warten, bis der VORSICHT Innendruck sich auf Atmosphärendruck gesenkt hat und das Gehäuse auf Raumtemperatur abgekühlt ist. -
Seite 31: Product Warranty
12. Product Warranty 1) Warranty Period: one year after product delivery. 2) TLV CO., LTD. warrants this product to the original purchaser to be free from defective materials and workmanship. Under this warranty, the product will be repaired or replaced at our option, without charge for parts or labor. - Seite 32 For Service or Technical Assistance: Contact your representative or your regional office. Für Reparatur und Wartung: Wenden Sie sich bitte an Ihre Vertretung oder an eine der Niederlassungen. Pour tout service ou assistance technique: Contactez votre agent ou votre bureau régional USA and Canada: Tel : [1]-704-597-9070 USA und Kanada:...
