Bauteil & Nr.
Spannbügel 15
X-Element 13
Entlüfterventilsitz 19
X-Element-Halterung 12
Schmutzsieb 14
Bimetall 17/
Entlüfterventilsitzstopfen
16, 19/
Spannbügel 15
Entlüfterventilsitz 19
Bimetallgehäuse 18

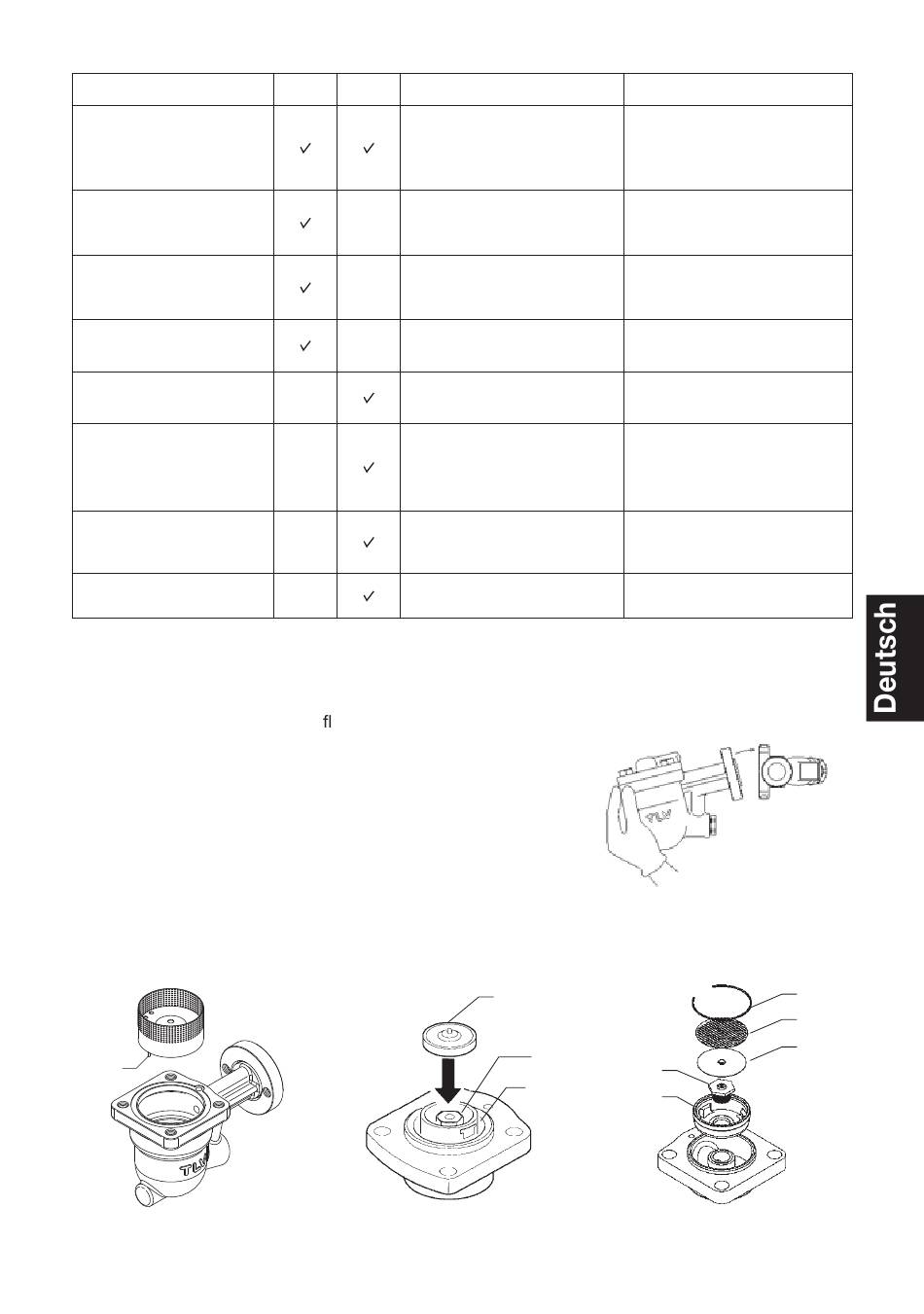

Anbringen der Kondensatableitereinheit am Anschlussgehäuse (Abbildung A)
1. Wenn Sie einen neuen Ableiter anbringen, müssen Sie die
Schutzkappe vom Anschluss ansch entfernen. Achten Sie
beim Abnehmen der Kappe darauf, die Dichtungen nicht
fallen zu lassen.
2. Fassen Sie das Ende der Kondensatableitereinheit an und
richten Sie das Dichtungsgehäuse an der Vertiefung des
Anschlussgehäuses aus.
3. Nach dem Ausrichten setzen Sie die
Verbindungsschrauben ein und ziehen sie handfest an.
Stellen Sie sicher, dass die Kondensatableitereinheit
innerhalb der zulässigen Neigung liegt.
Abb. B
*
* Nocke
FJ32-X FJ32-B
Die Innenseiten
zusammendrücken und
aus der Elementführung
entfernen
Aus Element-Halterung
herausnehmen
Mit Steckschlüssel
entfernen
Herausnehmen, nicht
verbiegen
Entfernen, dabei nicht
verformen
Entlüfterteile aus dem
Gehäusedeckel entfernen
Mit Steckschlüssel
entfernen
Aus der Gehäusedeckel
entfernen
Abb. C-1
̶ 28 ̶
Demontage
Auf die Sitzrille im
Kondensatableiter-
gehäuse aufsetzen.
Einsetzen und auf korrekte
Ausrichtung achten
Entsprechend der Tabelle
für Anzugsmomente
anziehen
Setzen Sie das X-Element
vorsichtig ein
Ersetzen, dabei nicht
verformen
Achten Sie darauf, dass
Sie sie in der richtigen
Ausrichtung wieder
einsetzen (Abb. C-2)
Entsprechend der Tabelle
für Anzugsmomente
anziehen
In den Gehäusedeckel
einlegen
13
19
12
Montage
(Abb. C-1)
Abb. A
Abb. C-2
11
14
17
19
18
